Úvod
Programmable Logic Controller (PLC) Allen-Bradley patří mezi nejpoužívanější průmyslové řídicí systémy na světě. Jsou navrženy pro robustní a spolehlivý provoz v náročných podmínkách průmyslové automatizace – teplotní výkyvy, vysokou vlhkost, elektromagnetické rušení či vibrace. Díky modulární architektuře, široké škále vstupně-výstupních modulů a pokročilým komunikačním možnostem (EtherNet/IP, DeviceNet, ControlNet, PROFIBUS) jsou PLC Allen-Bradley ideální volbou pro řízení výrobních linek, komplexních procesů i bezpečnostních systémů.
Technické výhody implementace PLC Allen-Bradley
- Modularita a škálovatelnost: Řady CompactLogix a ControlLogix umožňují snadné přidávání I/O modulů, analogových a digitálních karet, komunikačních a bezpečnostních modulů.
- Vysoká výpočetní kapacita a rychlost zpracování: Moderní CPU, například 1756-L8x/82ES, zajišťují paralelní zpracování tisíců I/O signálů s časovou přesností v řádu milisekund.
- Integrované bezpečnostní funkce: Řada GuardLogix umožňuje integrované bezpečnostní řízení (SIL 3 / PL e), což eliminuje potřebu samostatných bezpečnostních PLC.
- Široké možnosti komunikace: PLC Allen-Bradley podporují průmyslové sítě jako EtherNet/IP, DeviceNet, ControlNet, a protokoly OPC UA, což umožňuje snadnou integraci s HMI, SCADA a MES systémy.
- Podpora legacy systémů: Výběhové řady jako SLC 500 (1746) a některé varianty MicroLogix 1000/1100 stále umožňují rozšíření stávajících linek.

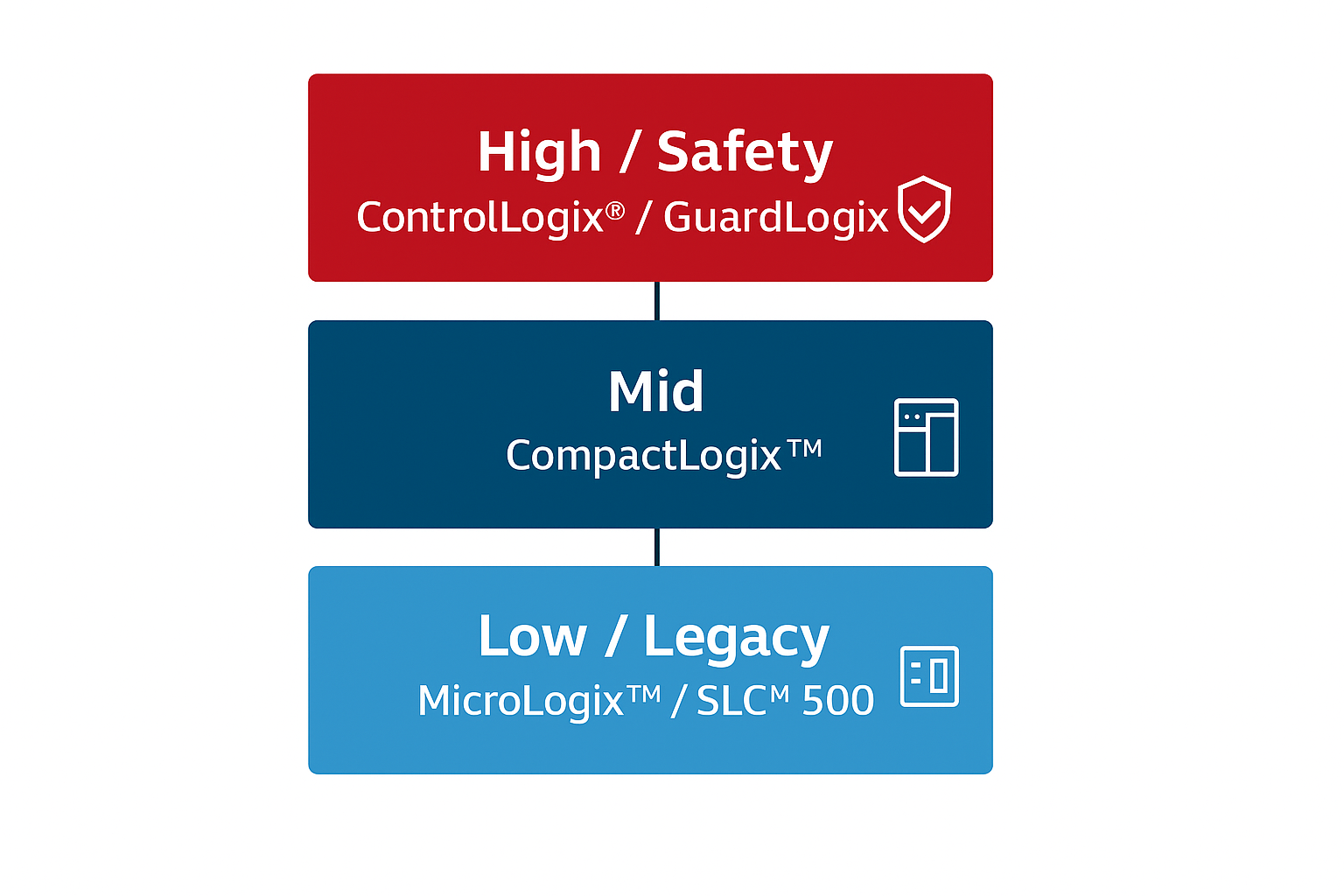

Typové řady PLC Allen-Bradley a jejich rozdíly
| Řada PLC | Hlavní vlastnosti | Použití | Status |
|---|---|---|---|
| MicroLogix (1000, 1100, 1200, 1400) | Kompaktní CPU, nízká cena, základní I/O, vestavěné Ethernet moduly u 1200/1400 | Malé linky, laboratorní projekty, jednoduché aplikace | Některé modely již výběhové |
| CompactLogix (1769, 5069) | Střední výkon, modulární I/O, podpora EtherNet/IP, DeviceNet, modulární bezpečnostní karty | Střední výrobní linky, multi-axis řízení | Aktivní, hlavní doporučená řada pro nové projekty |
| ControlLogix (1756) | Vysoký výkon CPU, redundantní napájení, velký počet modulů, paralelní zpracování | Velké průmyslové aplikace, chemický průmysl, komplexní procesy | Aktivní, hlavní řada pro nové projekty |
| GuardLogix (1756-L8x/82ES) | Integrované bezpečnostní řízení, certifikace SIL 3 / PL e | Bezpečnostní systémy, stroje a linky s pohyblivými částmi | Aktivní, doporučená pro nové bezpečnostní aplikace |
| SLC 500 (1746) | Starší modulární systém, robustní, menší flexibilita | Retrofit projektů, legacy systémy | Výběhová řada, vhodná pouze pro modernizace existujících instalací |
Závěr
PLC Allen-Bradley poskytují kombinaci robustnosti, modulárního rozšíření a technických možností vhodných od malých aplikací až po velké výrobní a bezpečnostní systémy. Při výběru je důležité zohlednit požadavky projektu, velikost I/O, rychlost zpracování a případně bezpečnostní certifikace. Moderní projekty se nejčastěji realizují s řadami CompactLogix a ControlLogix, zatímco výběhové řady SLC 500 a některé MicroLogix modely slouží pro retrofity.
