0031.3601 Schurter
Detailní popis produktu

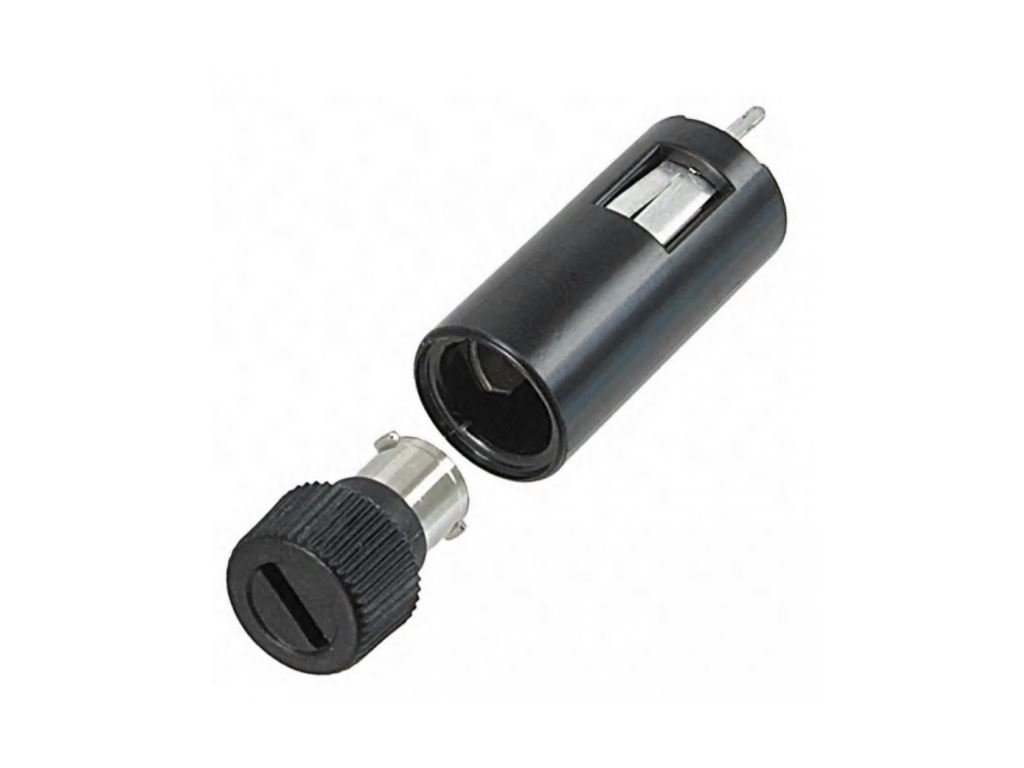

Schurter 0031.3601 FAP pojistkový držák THT 5×20 mm
Pojistkový držák Schurter 0031.3601 z řady FAP je určen pro pojistky 5×20 mm a montáž do desky plošných spojů. Provedení se svislou orientací a víčkem typu slotted cap splňuje kategorii Shock-Safe PC1 a třídu krytí IP40. Držák je vhodný pro použití v průmyslových zařízeních s požadavkem na bezpečné uložení pojistky.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Označení výrobku | 0031.3601 (řada FAP) |
| Typ pojistky | 5×20 mm, patronová |
| Montáž / vývody | PCB, THT pájení, rovné vývody |
| Jmenovité napětí | 250 VAC (VDE); 250 VAC/VDC (UL/CSA) |
| Jmenovitý proud | 6,3 A (VDE); 10 A (UL/CSA) |
| Příkon dle IEC | 1,6 W při 6,3 A (23 °C) |
| Krytí | IP40, kategorie Shock-Safe PC1 |
| Provozní teplota | −40…+85 °C (klimatická kategorie 40/085/21) |
| Rozteč | 7,5 mm |
| Víčko | Slotted cap (šroubováková drážka) |
| Materiál – těleso/víčko | Termoplast černý, UL94 V-0 |
| Materiál – kontakty | Měděná slitina, pocínovaná |
| Odpor kontaktu | ≤ 10 mΩ (100 mA) |
| Izolační parametry | Dielektrická pevnost > 3 kV; izolační odpor > 10 MΩ |
| Přepěťová kategorie / znečištění | OVC II / PD 2 |
| Hmotnost | ≈ 4,8 g |
Přednosti
- Bezpečné uložení pojistky díky Shock-Safe kategorii PC1
- Široké schválení: VDE a UL/CSA pro 250 VAC/VDC
- THT montáž se svislou orientací a roztečí 7,5 mm
- Materiály UL94 V-0 a krytí IP40 pro průmyslové prostředí
- Nízký kontaktový odpor a vysoká izolační pevnost
Využití
Vhodné pro průmyslové přístroje, napájecí moduly a ovládací panely, kde je vyžadována pojistka 5×20 mm na desce plošných spojů. Díky schválením VDE a UL/CSA lze držák použít v mezinárodních aplikacích se síťovým i stejnosměrným napětím.
FAQ
Otázka: Jaké pojistky lze použít?
Odpověď: Patronové pojistky 5×20 mm s ohledem na proudové a teplotní derating křivky.
Otázka: Jaké jsou hlavní limity podle norem?
Odpověď: 6,3 A (VDE) s příkonem 1,6 W při 23 °C a až 10 A dle UL/CSA; jmenovité napětí 250 VAC, resp. 250 VAC/VDC.
