1-1393210-3 T9AS1D12-12 TE Connectivity
Detailní popis produktu

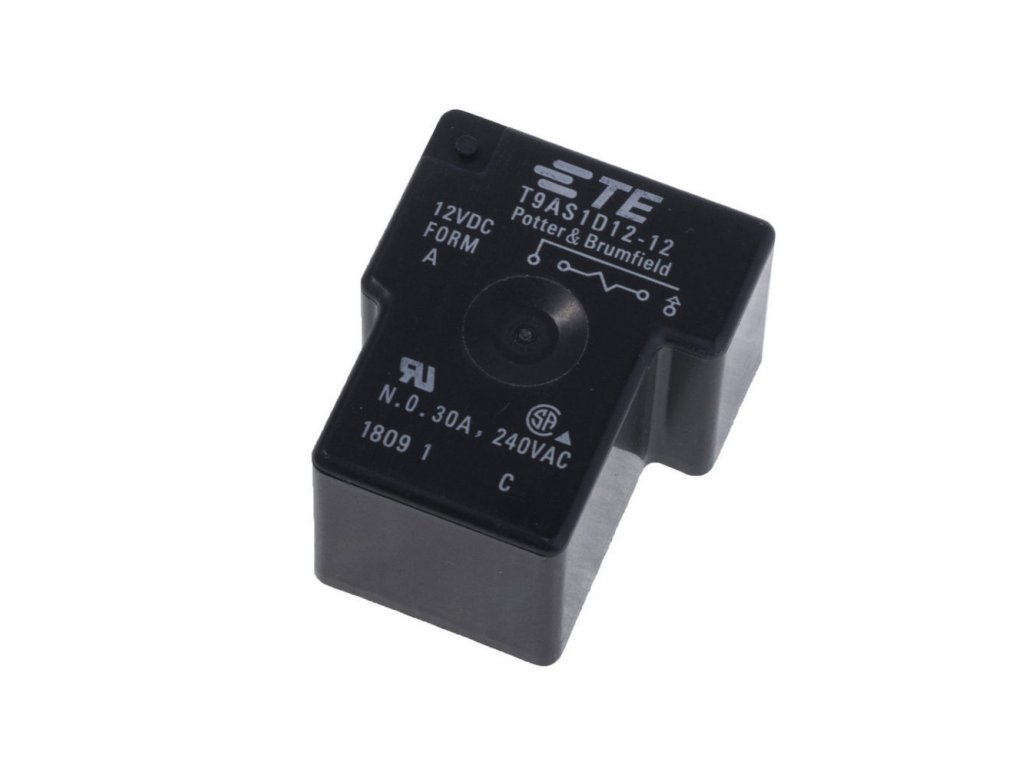

T9AS1D12-12 je výkonové relé TE Connectivity (Potter & Brumfield) řady T9A určené pro montáž do plošného spoje. Relé má jeden spínací kontakt typu SPST-NO (1 Form A) dimenzovaný na spínaný proud až 30 A při napětí do 277 VAC nebo 28 VDC.
Cívka relé je napájena stejnosměrným napětím 12 VDC a má příkon přibližně 1 W s odporem kolem 144 Ω. Plastové uzavřené pouzdro T9A a průchozí vývody (THT) usnadňují osazení na desku plošných spojů a zajišťují mechanickou odolnost v běžných průmyslových aplikacích.
Relé je vhodné pro spínání sítových obvodů, topných spirál, motorů, transformátorů nebo výkonových DC zátěží. Rozsah provozních teplot od −55 °C do +85 °C umožňuje použití v širokém spektru prostředí, od průmyslových rozváděčů po napájecí a řídicí moduly.
Technické údaje
Přednosti
- Jeden spínací kontakt SPST-NO dimenzovaný na proud 30 A.
- Cívka 12 VDC s příkonem přibližně 1 W vhodná pro běžné napájecí větve.
- Montáž do plošného spoje (PCB) s robustními THT vývody.
- Plastové uzavřené pouzdro T9A odolné vůči znečištění a vlhkosti.
- Široký rozsah provozních teplot −55 až +85 °C pro náročné prostředí.
Využití
Relé T9AS1D12-12 je vhodné pro spínání výkonových obvodů v napájecích zdrojích, rozvaděčích, průmyslových strojích, HVAC systémech nebo domácích spotřebičích, kde je potřeba kompaktní PCB relé s proudem až 30 A.
Díky kombinaci jednoho NO kontaktu, vysoké proudové zatížitelnosti a 12 V DC cívky se hodí pro spínání topných těles, motorů, transformátorů i výkonových DC zátěží v aplikacích s omezeným prostorem na desce.
FAQ
Otázka: Jaký maximální proud může kontakt relé T9AS1D12-12 spínat?
Odpověď: Relé je dimenzováno na spínání proudu až 30 A při síťovém napětí do 277 VAC nebo při 28 VDC.
Otázka: Jaké napětí je potřeba pro cívku relé?
Odpověď: Cívka je navržena pro napětí 12 V DC, s typickým odporem kolem 144 Ω a příkonem přibližně 1 W.
