Detailní popis produktu

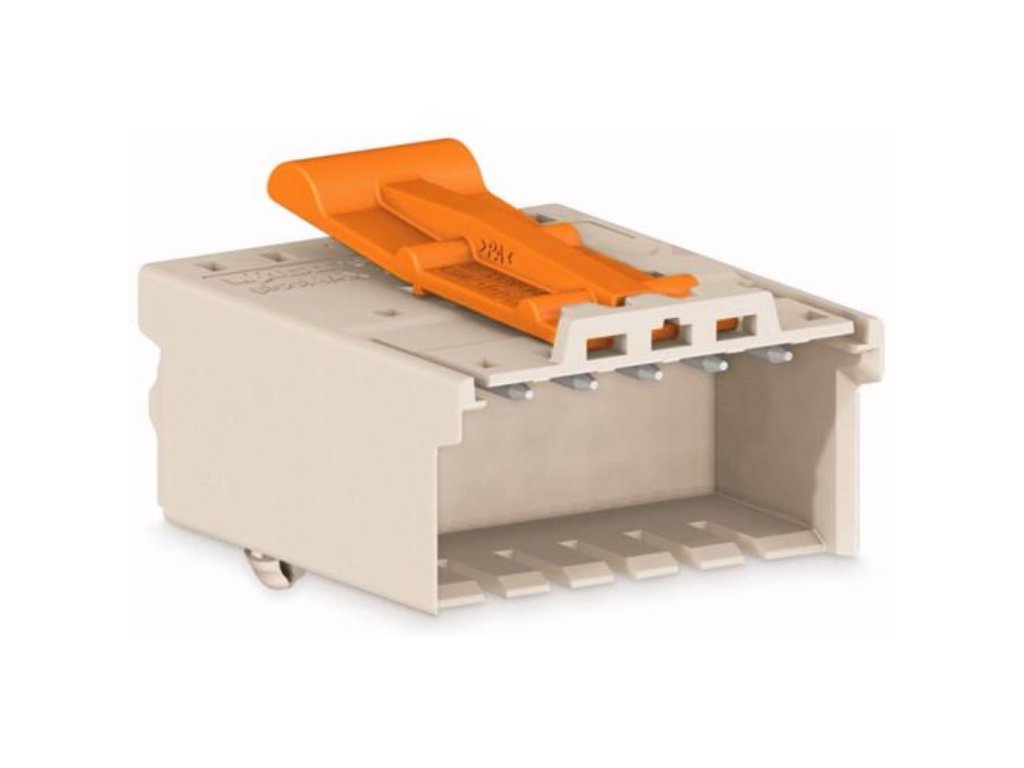

WAGO 2091-1522/020-000 je 1vodičový konektor (male connector) řady picoMAX pro připojení jednoho vodiče pomocí technologie Push-in CAGE CLAMP®. Konektor je 2pólový, určený pro vodiče 0,2 až 1,5 mm² (AWG 24–14) v plném i jemně laněném provedení, případně s dutinkami. Rozteč pinů je 3,5 mm a svorky využívají ovládání tlačítkem pro snadné zasunutí a uvolnění vodiče. Jmenovitý proud dle IEC je 10 A, jmenovité napětí 160 V (přepěťová kategorie III, znečištění 3) a jmenovitý rázový kmitočet 2,5 kV.

Konektor je vybaven integrovanou odjišťovací páčkou a západkami pro Snap-in upevnění na lištu DIN 35 nebo do panelu, takže lze realizovat „wire-to-wire“ i „board-to-wire“ spojení bez pájení na desce. Geometrické rozměry jsou šířka 9 mm, výška 20,4 mm, výška nad montážním povrchem 15,9 mm a hloubka 28 mm. Izolační těleso je z materiálu polyftalamid (PPA GF), barva světle šedá, třída hořlavosti UL94 V0. Limitní teplotní rozsah je −60 až +100 °C, hmotnost přibližně 2,8 g. Konektor splňuje požadavky IEC/EN 61984 a disponuje schváleními UL 1059 a UL 1977 pro proud 10 A při 300 V.

Technické údaje

Přednosti

• Technologie Push-in CAGE CLAMP® pro přímé zasunutí plných a dutinkovaných vodičů 0,2–1,5 mm² bez speciálního nářadí.
• 2pólové provedení s roztečí 3,5 mm a jmenovitým proudem 10 A vhodné pro nízkonapěťové napájecí a signální obvody.
• Snap-in upevnění na lištu DIN 35 nebo do panelu a integrovaná odjišťovací páčka pro opakované zapojení vodičů.
• Kompaktní rozměry 9 × 20,4 × 28 mm a výška nad povrchem 15,9 mm umožňují použití v prostorově omezených aplikacích.
• Izolační materiál PPA GF s třídou hořlavosti UL94 V0 a limitním teplotním rozsahem −60…+100 °C pro náročné podmínky.

Využití

1vodičový konektor WAGO 2091-1522/020-000 se používá v systémech picoMAX pro připojení jednotlivých vodičů v napájecích a signálních obvodech. Uplatní se při „wire-to-wire“ propojení kabelů i při „board-to-wire“ connection mezi kabelovým svazkem a deskou plošných spojů. Vhodný je pro rozvaděče, napájecí moduly, malé přístroje a svorkové sestavy, kde je požadováno spolehlivé pružinové připojení a kompaktní rozměry konektoru.

FAQ

Otázka: Jaký proud a napětí lze na konektoru WAGO 2091-1522/020-000 používat?
Odpověď: Podle datasheetu je jmenovitý proud 10 A. Jmenovité napětí je 160 V pro konfigurace (III/3) a (III/2) dle IEC 60664-1, 320 V pro (II/2) a 300 V při schválení UL 1059 a UL 1977 pro skupiny použití B a D.

Otázka: Jaké vodiče a jakou délku odizolování je možné použít?
Odpověď: Připojit lze plné i jemně laněné vodiče 0,2–1,5 mm² (AWG 24–14). Délka odizolování má být 8–9 mm. Připojení je realizováno pomocí Push-in CAGE CLAMP® a tlačítkového ovládání.

Otázka: Jak je řešeno mechanické upevnění konektoru v aplikaci?
Odpověď: Konektor využívá Snap-in montážní západky a je určen pro montáž na lištu DIN 35 nebo do panelu. Zámek konektorového spojení je realizován jako „male locking latch“ v rámci systému picoMAX.
