3UF7102-1AA00-0 Siemens
Detailní popis produktu

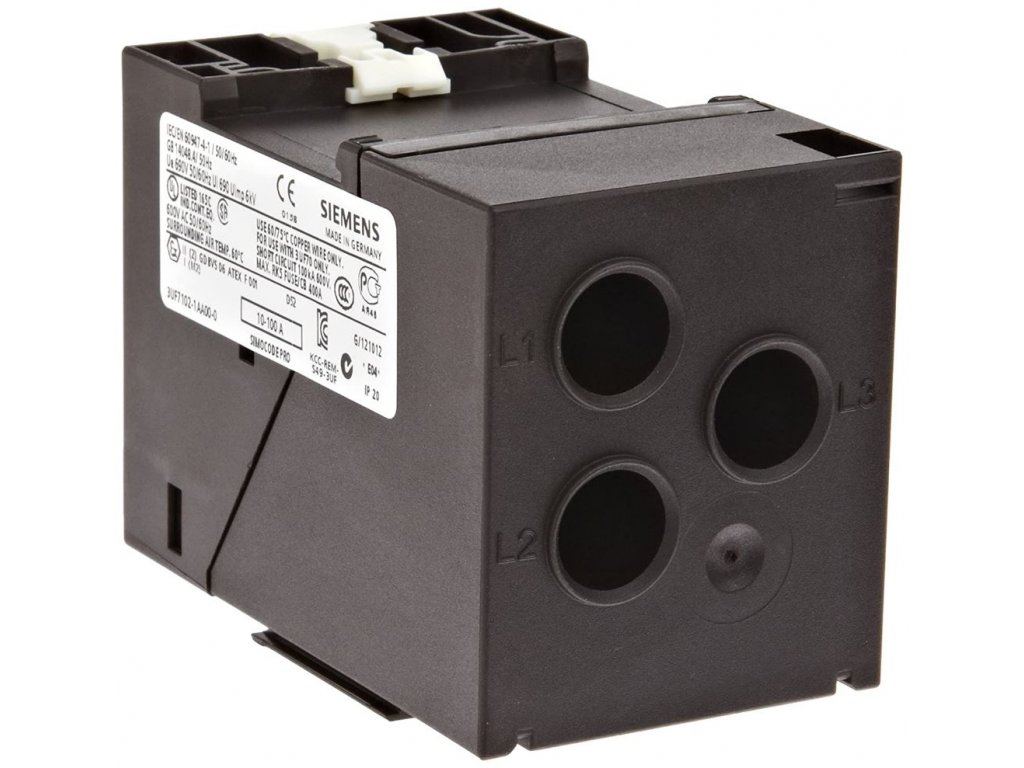

Siemens 3UF7102-1AA00-0 je proudový měřicí modul řady SIRIUS (SIMOCODE), určený pro snímání proudu v třífázových motorových obvodech. Modul umožňuje nastavitické měřicí rozpětí 10–100 A a je navržen pro hlavní proudový obvod se jmenovitým napětím 110–690 V AC, častou volbou do motorových rozvaděčů. Konstrukce s průchozím transformátorem proudu (straight-through) umožňuje snadnou instalaci bez přerušení vedení motoru. Šířka modulu je 55 mm, výška 94 mm a hloubka 72 mm, umožňuje montáž šroubem nebo zacvaknutím. Modul neobsahuje výstupní relé, slouží čistě pro měření / monitorování proudu a přetížení. Krytí modulu je IP20 a je dimenzován pro provozní teploty −25…+60 °C, relativní vlhkost 5–95 %. Provozní a přepěťové parametry splňují normy IEC 60947-1, včetně izolačního napětí 690 V a rázového napětí 6 kV.
Technické údaje
Přednosti
- Umožňuje nastavit měřicí rozsah 10–100 A – flexibilita pro různé motory a zátěže.
- Šířka jen 55 mm – úspora místa v rozvaděči.
- Straight-through konstrukce průtokového transformátoru – snadná a rychlá montáž bez přerušení vedení.
- Shoda s normami IEC 60947-1: izolace 690 V, rázové napětí 6 kV, EMC kompatibilita, odolnost vůči rázu a vibracím.
- Univerzální montáž (šroub nebo zacvaknutí), libovolná pozice, provozní rozsah –25…+60 °C.
Využití
Modul 3UF7102-1AA00-0 je určen pro měření a monitorování proudu motorů v kombinaci s řídicími moduly typu SIMOCODE pro řízení, ochranu a diagnostiku motorových soustav. Vhodný pro průmyslové rozvodné skříně, motorové rozvaděče a ovládací panely, kde je potřeba sledovat zatížení motorů a provádět přetížení nebo ochranu před přehřátím.
FAQ
Otázka: Jaký proud může modul 3UF7102-1AA00-0 měřit?
Odpověď: Modul má nastavitelný měřicí rozsah 10–100 A, podle nastavení v instalaci. :contentReference[oaicite:6]{index=6}
Otázka: Na jaké napětí je modul dimenzován?
Odpověď: Modul je určen pro napájení / hlavní obvod 110–690 V AC, 50–60 Hz. :contentReference[oaicite:7]{index=7}
