    4098 SMD - CD4098BM Texas Instruments

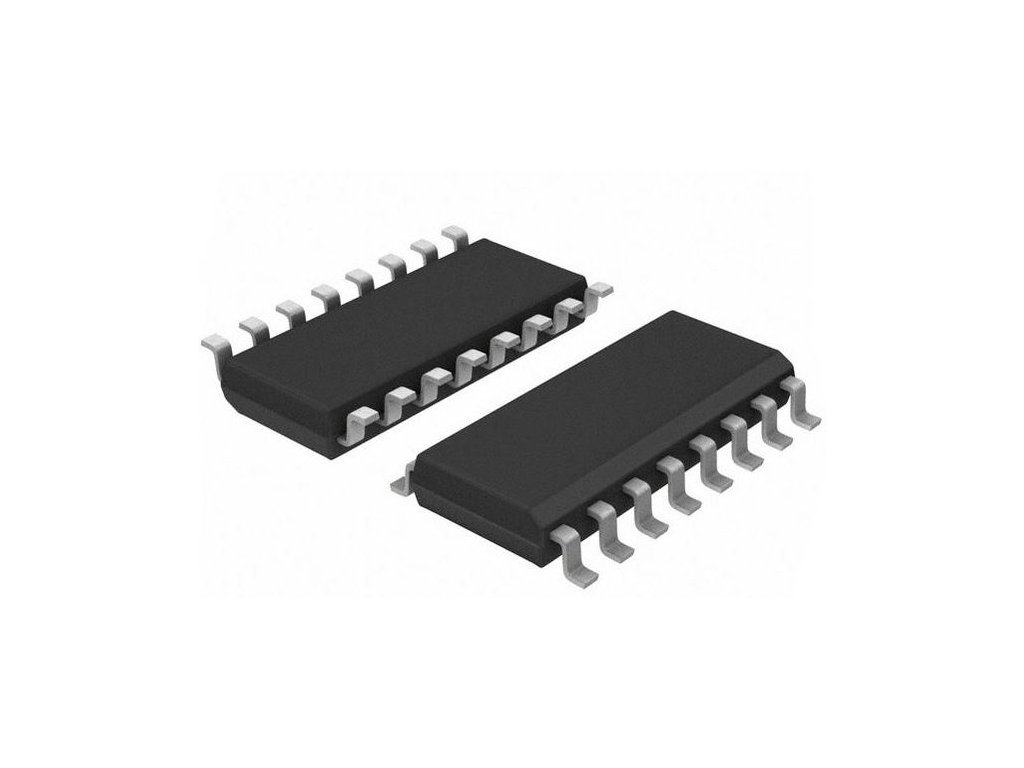

    TI CD4098BM duální monostabilní multivibrátor v pouzdře SOIC-16
    12,10 Kč 10 Kč bez DPH
    Skladem (>5 ks)

    Texas Instruments CD4098BM je duální monostabilní multivibrátor (one-shot) s možností opakovaného spouštění a resetu. Časování určuje externí rezistor Rx a kondenzátor Cx; podle TI je Rx min. 5 kΩ a Cx max. 100 µF. Výstupy Q a /Q jsou pufrované a obvod lze spouštět náběžnou i sestupnou hranou.

    Detailní informace

    Detailní popis produktu

    Texas Instruments CD4098BM je duální monostabilní multivibrátor (one-shot) pro časovací aplikace s pevným napájecím napětím. Obvod poskytuje dva nezávislé kanály s pufrovanými výstupy Q a /Q a podporuje opakované spouštění (retrigger) i okamžité ukončení impulzu pomocí samostatného resetu. Pro spouštění lze využít vstupy pro náběžnou i sestupnou hranu vstupního signálu. Zpoždění mezi spouštěním/resetem a přechodem výstupu je dle specifikace nezávislé na hodnotách Rx a Cx.

    Šířka výstupního impulzu se nastavuje externím rezistorem Rx a kondenzátorem Cx; TI uvádí minimální hodnotu Rx 5 kΩ a maximální hodnotu Cx 100 µF. Pro orientační návrh je v dokumentaci uveden vztah Tx ≈ ½·Rx·Cx (pro Cx ≥ 0,01 µF). V dynamických parametrech jsou uvedeny typické zpožďovací časy a minimální šířky spouště v jednotkách ns pro různé úrovně VDD. Varianta CD4098BM je v přehledu pouzder vedena jako ukončená; jako objednatelná je uváděna například varianta CD4098BM96 se stejným označením pouzdra SOIC.

    Parametr Hodnota
    Výrobce Texas Instruments
    Model CD4098BM
    Typ zařízení CMOS duální monostabilní multivibrátor
    Pouzdro SOIC (D), 16 vývodů
    Výstupy Q a /Q (pufrované)
    Spouštění náběžná i sestupná hrana
    Reset samostatný reset pro každý kanál
    Časovací prvky externí Rx a Cx
    Min. Rx 5 kΩ
    Max. Cx 100 µF
    Orientační vztah Tx Tx ≈ ½·Rx·Cx (pro Cx ≥ 0,01 µF)
    Parametrické úrovně VDD 5 V, 10 V, 15 V
    Vstupní proud (max.) 1 µA při 18 V v rozsahu teplot; 100 nA při 25 °C
    Typ. zpoždění spouštění do Q 250 ns (VDD 5 V), 125 ns (10 V), 100 ns (15 V)
    Min. šířka spouště 70 ns (5 V), 30 ns (10 V), 20 ns (15 V)
    Provozní teplota −55 až +125 °C

    Přednosti

    • Dva nezávislé monostabilní kanály v jednom pouzdře SOIC-16
    • Možnost retrigger i okamžitého ukončení impulzu resetem
    • Spouštění náběžnou i sestupnou hranou vstupního signálu
    • Časování pomocí externích Rx/Cx (Rx min. 5 kΩ, Cx max. 100 µF)
    • Uvedené typické časové parametry v řádu desítek až stovek ns dle VDD

    Využití

    Obvod se používá pro časování, zpoždění a tvarování impulsů v řídicích a signálových obvodech. Typicky v generování jednorázových impulsů, prodlužování impulsu při opakovaném spouštění a v jednoduchých časovacích vazbách s externím Rx/Cx.

    Otázka: Čím se nastavuje šířka výstupního impulzu?
    Odpověď: Externím rezistorem Rx a kondenzátorem Cx; TI uvádí Rx min. 5 kΩ a Cx max. 100 µF.

    Otázka: Lze obvod spouštět z obou hran signálu?
    Odpověď: Ano, jsou k dispozici vstupy pro spouštění náběžnou i sestupnou hranou.
