A6H-8101 Omron
Detailní popis produktu

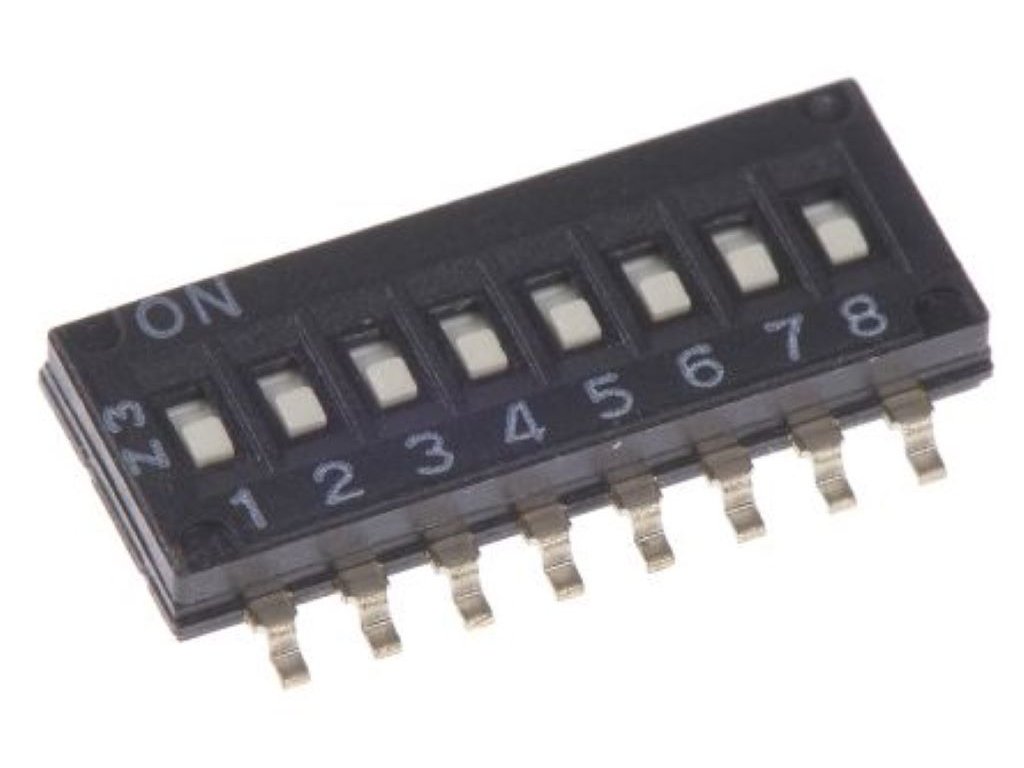

Omron A6H-8101 je ultra nízkoprofilový posuvný DIP přepínač řady A6H určený pro povrchovou montáž na desku plošných spojů. Nabízí osm nezávislých pozic v polovodičové rozteči 1.27 mm (half pitch), což výrazně snižuje nároky na místo v hustě osazených aplikacích.
Přepínač používá zapuštěný plochý ovladač a kontakt typu SPST, jmenovitý proud je 25 mA při 24 VDC v odporové zátěži. Profil pouhých 1.55 mm a krytí IP40 umožňují použití i v nízkých modulech, přístrojových deskách a kompaktních řídicích jednotkách.
Konstrukce je navržena jako DIP přepínač pro elektronické nastavení adres, režimů a parametrů bez nutnosti zásahu do firmware. Rozsah provozní teploty −20 °C až +70 °C a odolnost vůči vibracím i rázům zajišťují spolehlivý provoz v běžných průmyslových a přístrojových aplikacích.
Technické údaje
Přednosti
- Ultra nízký profil 1.55 mm a half pitch rozteč 1.27 mm šetří místo na DPS.
- Osm pozic SPST umožňuje nastavení adres, režimů i konfigurací signálů.
- Povrchová montáž SMD vhodná pro automatizované osazování a reflow pájení.
- Jmenovité zatížení 25 mA / 24 VDC a krytí IP40 pro běžné přístrojové aplikace.
- Odolnost vůči vibracím a rázům zajišťuje stabilní nastavení v provozu.
Využití
A6H-8101 se používá v elektronických přístrojích, měřicí technice, průmyslových modulech i spotřební elektronice pro nastavení adres, konfiguraci komunikačních linek, režimů zařízení nebo servisních parametrů.
Díky kompaktním rozměrům a povrchové montáži je vhodný zejména pro malé řídicí jednotky, moduly na DIN lištu s DPS, telekomunikační zařízení a další aplikace, kde je potřeba ručně nastavit logická nebo binární kombinace bez zásahu do firmware.
FAQ
Otázka: Jaké je jmenovité elektrické zatížení přepínače A6H-8101?
Odpověď: Jmenovitý proud je 25 mA při 24 VDC v odporové zátěži a minimální spínaný proud 10 µA při 3.5 VDC.
Otázka: Je A6H-8101 vhodný pro povrchovou montáž na DPS?
Odpověď: Ano, řada A6H včetně typu A6H-8101 je navržena pro povrchovou montáž SMD a lze ji pájet v reflow procesu podle doporučení Omronu.
