DS2E-S-DC5V Matsushita

Detailní popis produktu

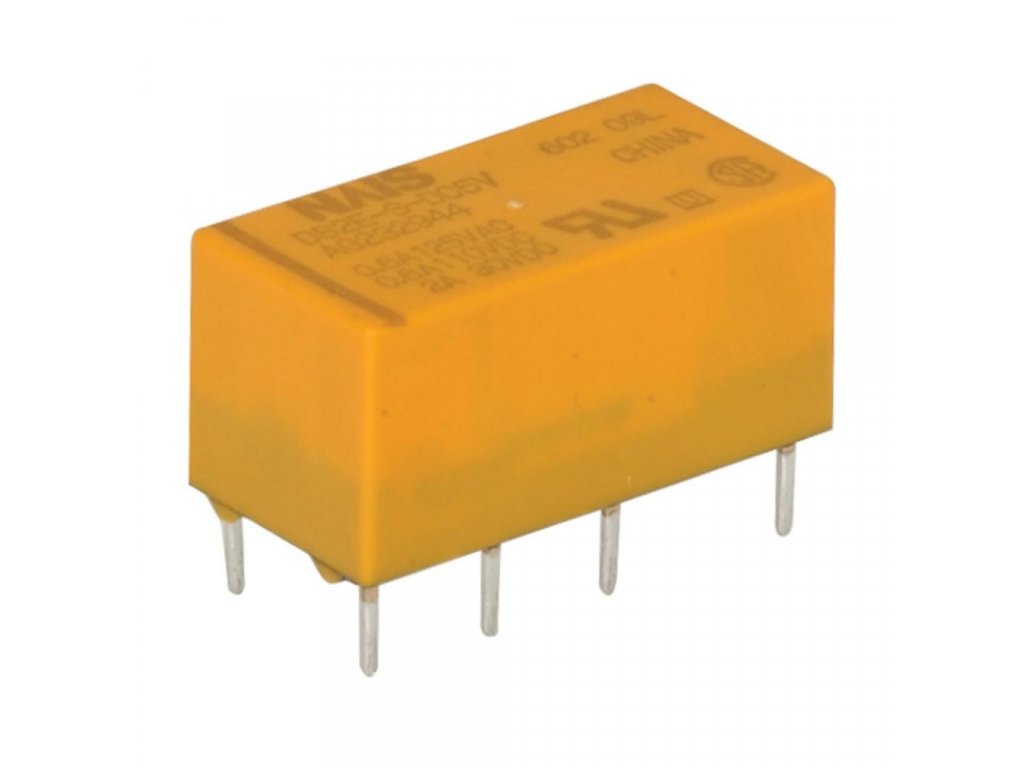

Panasonic DS2E-S-DC5V je miniaturní signální relé řady DS určené pro montáž do desek plošných spojů. Používá dvoupólové přepínací kontakty 2 Form C (DPDT) s kontaktním materiálem Ag s pozlacením a je provedené jako sealed typ, což umožňuje automatické pájení i mytí. Cívka s jmenovitým napětím 5 V DC má příkon 200 mW a vysokou citlivost, takže relé lze ovládat i z nízkovýkonových řídicích výstupů. Nominální spínací kapacita je 2 A při 30 V DC, maximální spínací proud 3 A a minimální spínaný signál 10 µA při 10 mV DC. Izolační pevnost dosahuje 1 000 Vrms mezi otevřenými kontakty a 1 500 Vrms mezi cívkou a kontakty, což zajišťuje bezpečné galvanické oddělení signálových obvodů. Relé je navrženo pro provoz v teplotním rozsahu −40 až +70 °C a má kompaktní rozměry přibližně 20 × 9,9 × 9,9 mm při hmotnosti okolo 4 g.

Technické údaje

Přednosti

• Miniaturní provedení s rozměry cca 20 × 9,9 × 9,9 mm vhodné pro hustě osazené DPS.
• Vysoce citlivá cívka 5 V DC s příkonem 200 mW umožňuje spínání z nízkopříkonových ovládacích obvodů.
• Kontakty 2 Form C (DPDT) s max. spínacím proudem 3 A a spínacím výkonem 60 W / 125 VA.
• Sealed konstrukce, vhodná pro automatické pájení a mytí desek plošných spojů.
• Vysoké izolační napětí až 1 500 Vrms mezi cívkou a kontakty a dlouhá mechanická i elektrická životnost.

Využití

Relé DS2E-S-DC5V je určeno pro použití v signálových obvodech telekomunikační techniky, měřicích přístrojů, průmyslové elektroniky a řídicích jednotek, kde je nutné galvanské oddělení a spolehlivé spínání proudů do jednotek ampér. Uplatní se na kartách s reléovými výstupy, v rozhraních mezi nízkonapěťovou logikou a zátěží i v obecných aplikačních obvodech, kde jsou požadovány malé rozměry a vysoká citlivost cívky.

FAQ

Otázka: Jaké je uspořádání kontaktů a maximální spínací parametry relé DS2E-S-DC5V?
Odpověď: Relé má kontakty 2 Form C (DPDT), nominální spínací kapacitu 2 A / 30 V DC a maximální spínací proud 3 A při maximálním spínacím výkonu 60 W DC nebo 125 VA AC.

Otázka: Jaké napětí a příkon má cívka relé a jaký je provozní rozsah teplot?
Odpověď: Jmenovité napětí cívky je 5 V DC, odpor cívky přibližně 125 Ω a příkon 200 mW. Provozní teplotní rozsah udává výrobce −40 až +70 °C při relativní vlhkosti 5–85 % bez kondenzace.
