DSEP30-12A IXYS
Detailní popis produktu

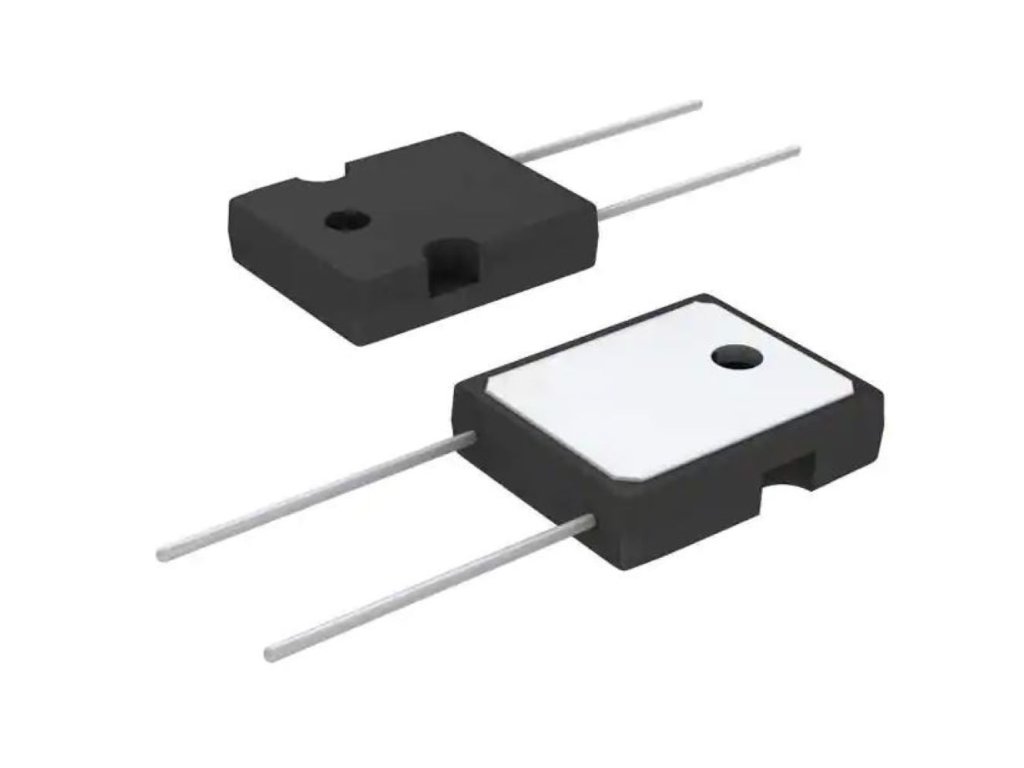

DSEP30-12A je rychlá výkonová dioda řady HiperFRED Low Vf od Littelfuse (IXYS) pro aplikace se spínanými zdroji a měniči. Kombinuje vysoké blokovací napětí 1200 V, jmenovitý průměrný proud 30 A a měkké rychlé zotavení 60 ns pro snížení EMI. Pouzdro TO-247AD a nízký tepelný odpor přechod-pouzdro 0,9 K/W usnadňují odvod tepla.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Série | HiperFRED Low Vf |
| Pouzdro | TO-247AD |
| VRRM (opak. špičkové reverzní napětí) | 1200 V |
| IFAV (stř. proud diody) | 30 A (TC = 120 °C) |
| trr (reverzní zotavení) | 60 ns |
| IFSM (impulsní proud) | 200 A |
| TVJM (max. přechodová teplota) | 175 °C |
| RthJC / RthCH | 0,9 K/W / 0,25 K/W |
| IRM (reverzní zot. proud) | 8,5 A |
| di/dt (povolené) | 200 A/µs |
Přednosti
- Měkké rychlé zotavení 60 ns s nízkým EMI/RFI
- Vysoké napětí 1200 V a proud 30 A pro výkonové měniče
- Nízké tepelné odpory RthJC 0,9 K/W a RthCH 0,25 K/W
- Robustní návrh: IFSM 200 A, TVJM 175 °C
Využití
Rychlé volnoběžné a usměrňovací diody ve spínaných zdrojích, PFC stupních, motorových pohonech, střídačích a DC/DC měničích, kde je požadováno vysoké napětí 1200 V a rychlé, měkké zotavení pro nízké rušení.
FAQ
Otázka: Jaké je pouzdro a montáž?
Odpověď: TO-247AD, průchozí montáž; doporučen odvod tepla kvůli Rth.
Otázka: Lze diodu použít pro rychlé komutační di/dt?
Odpověď: Ano, specifikace uvádí di/dt až 200 A/µs a trr 60 ns.
