INA111AP Texas Instruments
Detailní popis produktu
INA111AP je vysokorychlostní instrumentační zesilovač s FET vstupem. Zisk se nastavuje jediným rezistorem RG v rozsahu přibližně 1 až >1000. Díky pásmu 2 MHz při G=10 a době ustálení 4 µs na 0,01 % při G=100 nabízí přesné a rychlé měření, přičemž FET vstupní struktura zajišťuje velmi nízký vstupní proud a vhodnost pro zdroje s vysokou impedancí.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Výrobce / označení | Texas Instruments / INA111AP |

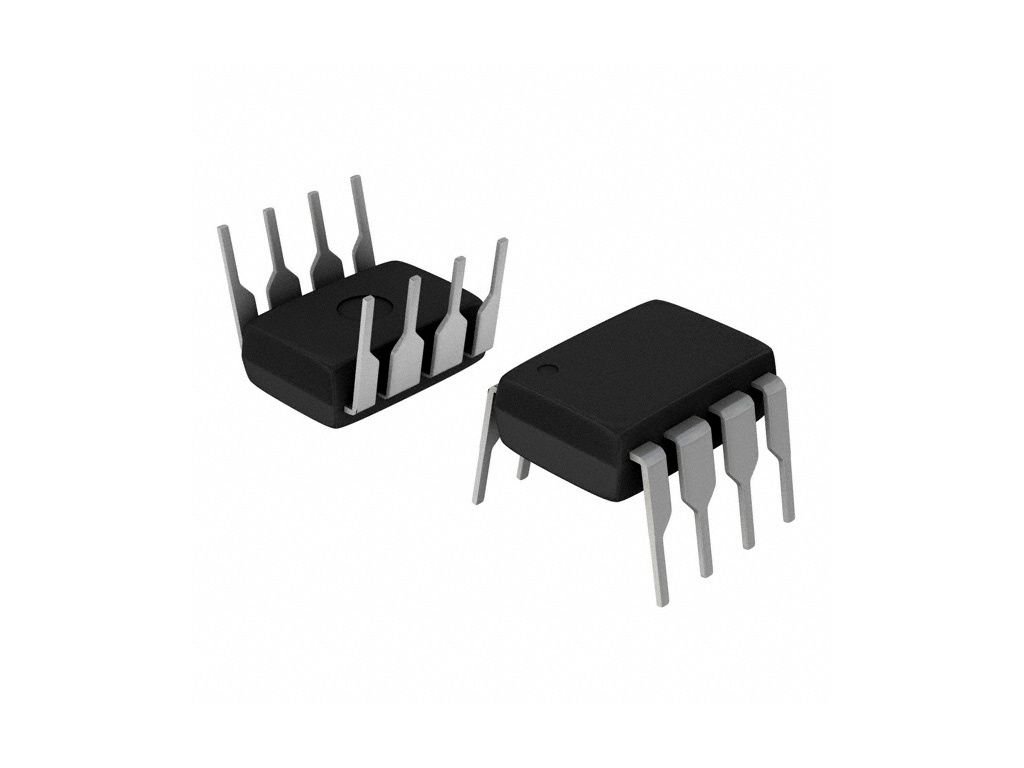

| Pouzdro | PDIP-8 (plast) |
| Rozsah zisku | Nastavitelný jedním RG: 1 … >1000 |
| Šířka pásma | 2 MHz (při G=10) |
| Settling time | 4 µs na 0,01 % (při G=100) |
| CMRR | 106 dB (min) |
| Vstupní proud | < 20 pA (FET vstup) |
| Napájení | ±4,5 … ±18 V (celkem 9–36 V) |
Přednosti
- Jednoduché nastavení zisku jediným rezistorem RG
- Vysoká rychlost: 2 MHz @ G=10, rychlé ustálení 4 µs @ G=100
- FET vstup: velmi nízký vstupní proud vhodný pro senzory s vysokou impedancí
- Vysoké potlačení společného signálu (CMRR 106 dB min)
Využití
Akvizice dat, zdravotnické přístroje, měření malých signálů a zesílení diferenciálních signálů s požadavkem na vysoké CMRR, nízký vstupní proud a rychlé ustálení.
FAQ
Otázka: Jak se nastavuje zisk zesilovače?
Odpověď: Jediným externím rezistorem RG v rozsahu zhruba 1 až >1000.
Otázka: Jaké je doporučené napájení?
Odpověď: Symetrické ±4,5 až ±18 V (celkem 9–36 V).
