Kondenzátor 68nF 1600V WIMA
Detailní popis produktu

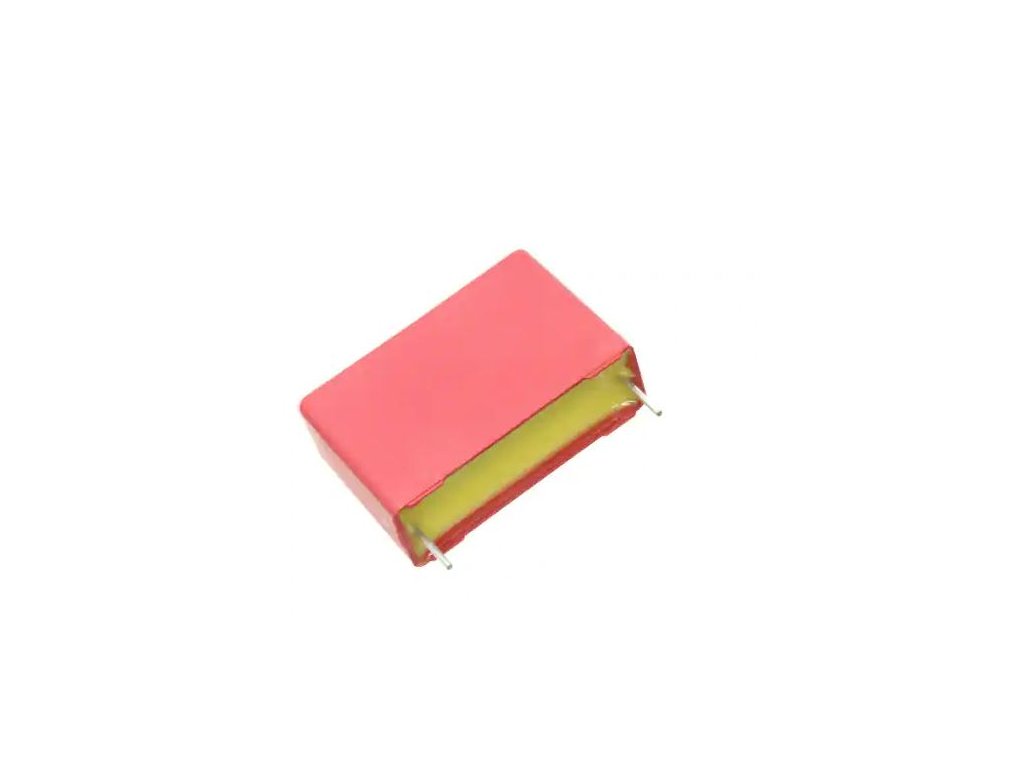

Kondenzátor WIMA MKP10 s kapacitou 68 nF a jmenovitým napětím 1600 V DC / 650 V AC je polypropylénový fóliový kondenzátor pro pulzní aplikace. Konstrukce s dvojitě metalizovaným nosným filmem, self-healing vlastnostmi a nízkým ztrátovým činitelem umožňuje vysoké proudové a impulsní zatížení. Díky klimatické kategorii 55/100/56 a provedení low ESR je součástka vhodná pro výkonové napájecí obvody, spínané měniče a vysokofrekvenční filtry. Rozteč vývodů 27,5 mm a těleso přibližných rozměrů 9 × 19 × 31,5 mm usnadňují THT montáž do desek plošných spojů. Třída hořlavosti pouzdra UL 94 V-0 a samozhášecí materiál zvyšují bezpečnost v průmyslových aplikacích. Kondenzátor je vyroben podle požadavků RoHS a je určen pro obvody s impulsním a vysokonapěťovým zatížením v oblasti výkonové elektroniky.
Technické údaje
Přednosti
- Polypropylénové dielektrikum s nízkým ztrátovým činitelem a low ESR pro pulzní zatížení.
- Jmenovité napětí 1600 V DC / 650 V AC vhodné pro vysokonapěťové a výkonové aplikace.
- Klimatická kategorie 55/100/56 a samozhášecí pouzdro s třídou UL 94 V-0.
- Rozteč vývodů 27,5 mm a kompaktní těleso 9 × 19 × 31,5 mm pro standardní THT osazení.
- Self-healing konstrukce a impulsní odolnost 5,4 kV/µs pro spolehlivost v pulzních obvodech.
Využití
Kondenzátor WIMA MKP10 68nF 1600V DC se uplatní v pulzních napájecích zdrojích, spínaných měničích a výkonových filtrech, kde je vyžadováno vysoké napětí a nízké ztráty. Je vhodný pro tvarování impulsů, potlačení rušení a energetické přenosy v průmyslových obvodech. Díky vysoké impulsní odolnosti a stabilním parametrům je použitelný také v měřicí a řídicí technice.
FAQ
Otázka: Pro jaké typy obvodů je kondenzátor WIMA MKP10 68nF 1600V nejvhodnější?
Odpověď: Je určen zejména pro pulzní a vysokonapěťové obvody, jako jsou spínané zdroje, výkonové měniče, impulsní filtry a obvody pro tvarování napětí v průmyslové elektronice.
Otázka: Jaké jsou základní mechanické parametry pro návrh DPS?
Odpověď: Kondenzátor má rozteč vývodů 27,5 mm a těleso přibližných rozměrů 9 × 19 × 31,5 mm. Montáž je THT s radiálními vývody, což umožňuje standardní osazení do výkonových částí desky.
Otázka: Je kondenzátor vhodný pro dlouhodobý provoz v náročných podmínkách prostředí?
Odpověď: Klimatická kategorie 55/100/56, samozhášecí plastové pouzdro UL 94 V-0 a konstrukce pro pulzní zatížení podporují použití v průmyslových aplikacích s vyšší tepelnou a elektrickou zátěží.
