Detailní popis produktu

Lineární regulátor napětí LM140LAH-12 od společnosti Texas Instruments je třísvorkový pozitivní stabilizátor s pevným výstupem 12 V určený pro stabilizaci napájení v průmyslových a embedded aplikacích. Regulátor pracuje v rozsahu výstupního proudu přibližně 1 až 100 mA, přičemž pro udržení regulace vyžaduje vstupní napětí zhruba 14,2–30 V a maximálně 35 V dle mezních parametrů datasheetu. Integrované obvody pro omezení proudu, ochranu bezpečné oblasti výkonového tranzistoru, tepelnou ochranu a omezení zkratového proudu chrání součástku i připojenou zátěž. Rozsah pracovních teplot LM140LAH-12 je −55 °C až +125 °C, což umožňuje nasazení v prostředí s rozšířeným teplotním rozsahem, například v průmyslové elektronice, měřicí technice nebo vojenských aplikacích. Kovové pouzdro typu TO (NDT) se třemi vývody je vhodné pro montáž do průchozích otvorů (THT) a nabízí dobré tepelné vlastnosti při použití vhodného chladiče. Regulátor je koncipován jako náhrada diskrétních zenerových stabilizací s výrazně lepší regulací napětí, nižším klidovým proudem a definovanými limity zatížení podle originálního datasheetu Texas Instruments.

LM140LAH-12 je členem řady LM140L/LM340L, která zahrnuje několik pevných výstupních napětí. Konkrétní varianta LM140LAH-12 poskytuje výstup 12 V s typickou tolerancí ±2 % při 25 °C a zaručenou regulací napětí v definovaném rozsahu vstupního napětí a zatížení. Při návrhu aplikace je vhodné dodržet doporučené zapojení včetně vstupního filtračního kondenzátoru a minimálního výstupního kondenzátoru 0,01 µF pro omezení šířky pásma šumu. Díky standardní třísvorkové konfiguraci (vstup–zem–výstup) je integrace do existujících obvodů přímočará a umožňuje snadnou náhradu za jiné linearizované stabilizátory se stejným výstupním napětím, pokud jsou zachovány limity napětí, proudu a teploty uvedené v datasheetu.

Přednosti

• Pevné výstupní napětí 12 V s definovanou tolerancí a regulací v rozsahu proudu 1–100 mA.
• Rozšířený rozsah pracovních teplot −55 °C až +125 °C vhodný pro náročné průmyslové prostředí.
• Integrované ochranné funkce: omezení proudu, ochrana bezpečné oblasti a tepelná ochrana.

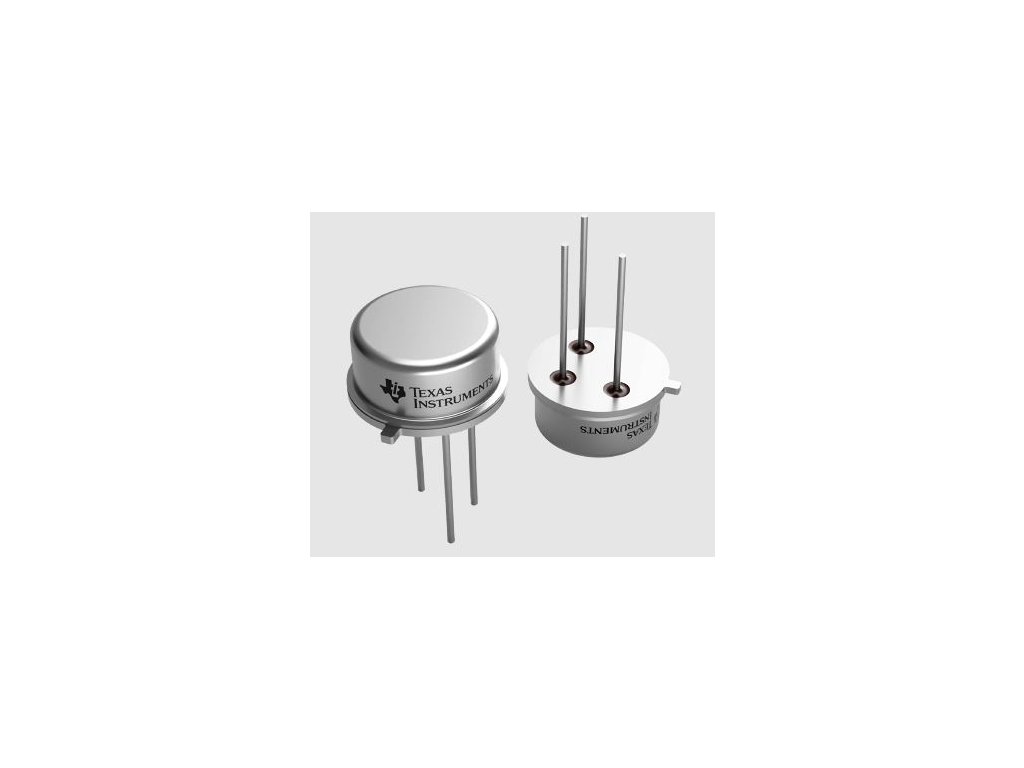

• Kovové pouzdro TO (NDT) s dobrým odvodem tepla a možností montáže na chladič.
• Jednoduché třísvorkové zapojení usnadňuje náhradu za diskrétní stabilizační obvody.

Využití

LM140LAH-12 je určen pro stabilizaci napájecího napětí 12 V v průmyslových zdrojích, řídicích jednotkách a měřicích systémech, kde je požadována definovaná výstupní tolerance a ochranné funkce. Regulátor lze použít jako lokální stabilizátor na kartě pro napájení analogových a logických obvodů, včetně senzorových modulů a pomocných obvodů řídicích systémů. Díky robustnímu kovovému pouzdru a rozšířenému teplotnímu rozsahu se hodí pro aplikace s vyšší hustotou výkonu a požadavky na dlouhodobou stabilitu parametrů.

FAQ

Otázka: Jaké vstupní napětí je potřeba pro stabilní výstup 12 V u LM140LAH-12?
Odpověď: Pro udržení regulace je podle datasheetu potřeba při proudu 40 mA vstupní napětí přibližně 14,2–30 V, přičemž absolutní maximum vstupního napětí je 35 V.

Otázka: Jaký maximální výstupní proud lze z regulátoru LM140LAH-12 odebírat?
Odpověď: Řada LM140LA je navržena pro výstupní proud v rozsahu přibližně 1–100 mA. Vyšší proudy nejsou určeny a mohou vést k aktivaci omezovače proudu a tepelných ochran.

Otázka: Je nutné použít výstupní kondenzátor a jakou hodnotu zvolit?
Odpověď: Datasheet doporučuje minimální výstupní kondenzátor 0,01 µF pro omezení vysokofrekvenčního šumu. Hodnota může být zvýšena dle požadavků konkrétní aplikace a stability napětí.

Otázka: Pro jaké typy aplikací je LM140LAH-12 vhodný?
Odpověď: Regulátor je vhodný pro lokální stabilizaci napájení v průmyslových řídicích systémech, měřicích přístrojích, analogových modulech a obecně všude tam, kde je potřeba stabilní napětí 12 V s proudem do 100 mA a rozšířeným teplotním rozsahem.
