MAX3221CAE+ Maxim Integrated
Detailní popis produktu
MAX3221CAE+ je integrovaný RS-232 transceiver firmy Maxim Integrated určený pro jednosměrné propojení sériového rozhraní s jedním vysílačem a jedním přijímačem. Obvod využívá vnitřní duální nábojovou pumpu k vytvoření ±5,5 V signálových úrovní z jednoho napájecího napětí v rozsahu 3,0 až 5,5 V. Typická topologie zahrnuje čtyři externí kondenzátory nábojové pumpy, které zajišťují stabilní provoz v celém povoleném napěťovém rozsahu. Funkce AutoShutdown monitoruje vstupy přijímače a při absenci platných RS-232 úrovní přechází do nízkopříkonového režimu s typickým odběrem 1 µA. V aktivním režimu s deaktivovaným AutoShutdown je typický odběr přibližně 0,3 mA bez zatížení. Obvod je optimalizován pro přenos dat s garantovanou rychlostí 120 kb/s a typickou maximální rychlostí až 235 kb/s, při zátěži 3 kΩ a kapacitě do 1000 pF.
Technické údaje
Přednosti
- Jednoduché řešení RS-232 rozhraní z jednoho 3,0–5,5 V napájecího zdroje bez nutnosti samostatných ±12 V.
- Funkce AutoShutdown s typickým odběrem 1 µA šetří energii při nečinnosti rozhraní.
- Plnohodnotné RS-232 úrovně s interní nábojovou pumpou a garantovanou rychlostí 120 kb/s.
- Rozsah vstupního napětí přijímače −25 až +25 V zajišťuje kompatibilitu s běžnými RS-232 linkami.

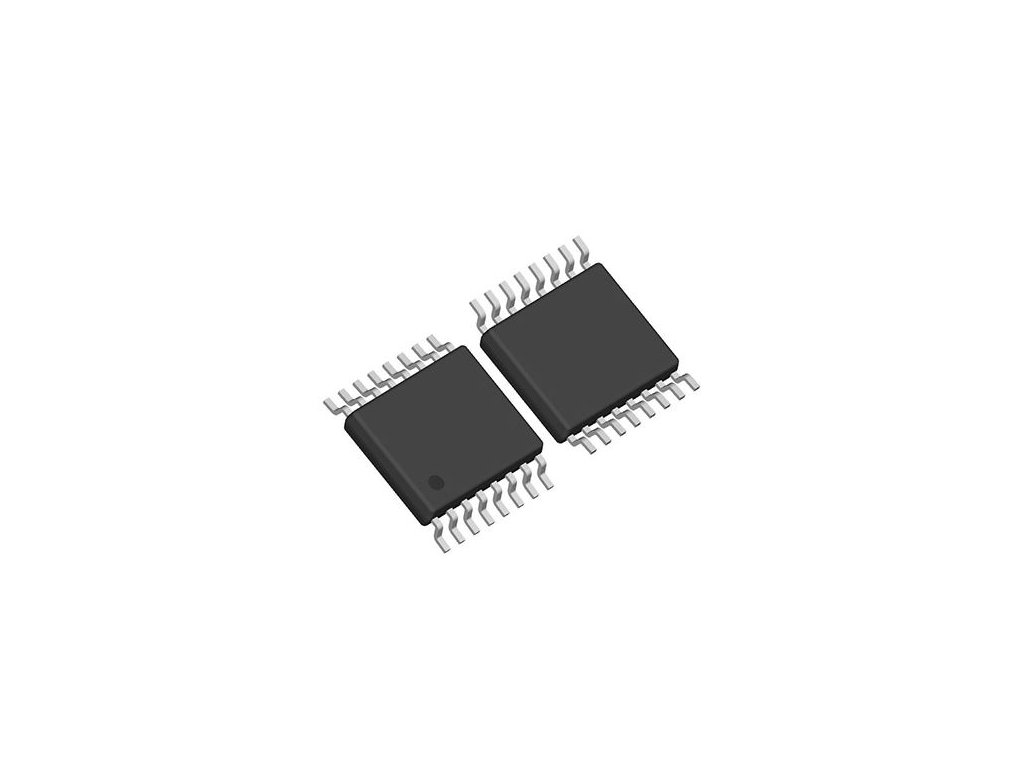

- Kompaktní pouzdro 16-SSOP vhodné pro ruční i automatizovanou montáž na desky plošných spojů.
Využití
MAX3221CAE+ se používá jako rozhraní mezi mikrokontroléry nebo logickými obvody s CMOS/TTL úrovněmi a standardními RS-232 sériovými linkami. Je vhodný pro přenos dat v průmyslové automatizaci, komunikačních modulech, přenosných přístrojích a servisních rozhraních, kde je k dispozici pouze jedno napájení 3,3 V nebo 5 V. Díky AutoShutdown a nízkému odběru umožňuje konstrukci energeticky úsporných zařízení s dlouhou dobou provozu.
FAQ
Otázka: Jaký napájecí rozsah potřebuje MAX3221CAE+?
Odpověď: Obvod pracuje s napájecím napětím VCC v rozsahu 3,0 až 5,5 V, přičemž interní nábojová pumpa generuje potřebné RS-232 úrovně.
Otázka: Jaký je typický odběr proudu v režimu AutoShutdown?
Odpověď: V režimu AutoShutdown je typický odběr 1 µA (maximálně 10 µA), pokud na vstupech přijímače nejsou přítomny platné RS-232 signály.
