MAX506BCPP+ Maxim Integrated
Detailní popis produktu
MAX506BCPP+ je integrovaný čtyřkanálový 8bit digitálně-analogový převodník (DAC) značky Maxim Integrated, dnes součást Analog Devices. Obsahuje čtyři nezávislé DAC kanály s napěťovým výstupem, které využívají bufferované rail-to-rail zesilovače pro plné využití napěťového rozsahu.
Obvod je navržen pro napájení analogové části z ±5 V a digitální logiky z +5 V. Externí referenční vstup může pracovat v rozsahu zahrnujícím obě napěťové kolejnice, což umožňuje flexibilní nastavení výstupního rozsahu. Architektura R-2R a tovární kalibrace zajišťují celkovou chybu v řádu ±1 LSB v celém pracovním rozsahu.
DAC využívá paralelní digitální rozhraní kompatibilní s TTL/CMOS logikou pro rychlé nastavení výstupního kódu. Typická doba ustálení výstupu je přibližně 6 µs, díky čemuž je vhodný pro aplikace, kde je požadována rychlá a přesná změna analogové úrovně signálu.
Technické údaje
Přednosti
- Čtyři nezávislé 8bit DAC kanály v jednom pouzdře šetří místo na DPS.
- Rail-to-rail bufferované napěťové výstupy pro plné využití napájecího rozsahu.
- Paralelní rozhraní umožňuje rychlé nastavení výstupního kódu.
- Externí referenční vstup s rozsahem přes obě kolejnice pro flexibilní aplikace.
- Typická doba ustálení 6 µs vhodná pro rychlejší regulační a řídicí obvody.

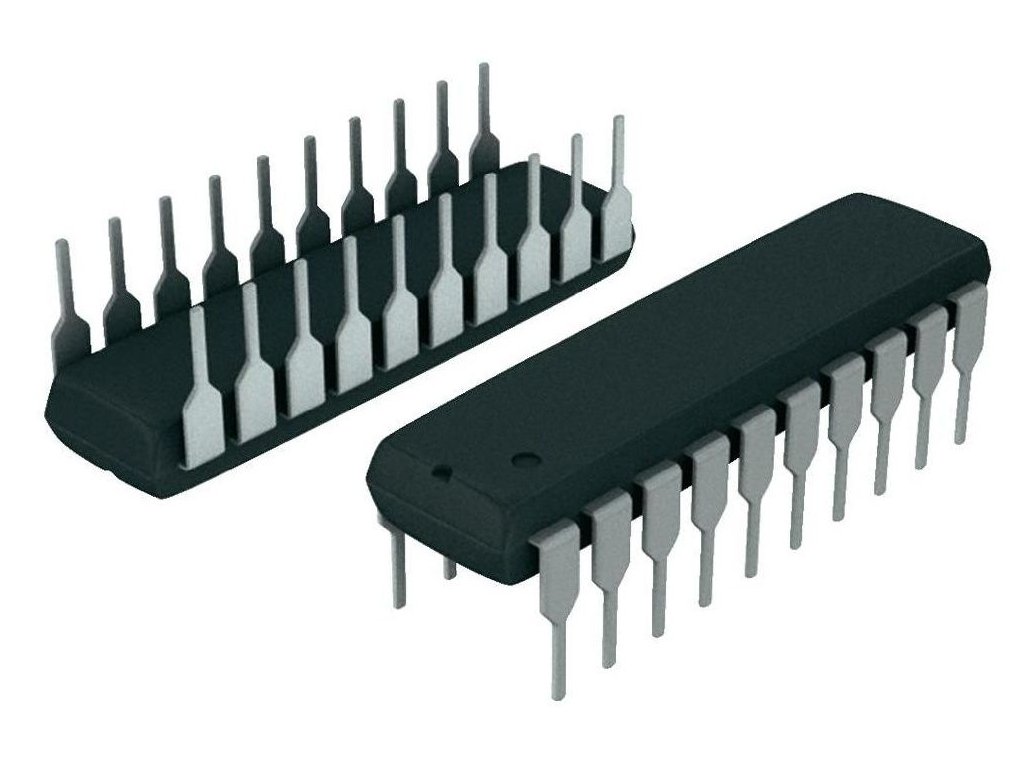

- Standardní pouzdro DIP-20 pro jednoduchou montáž a prototypování.
Využití
MAX506BCPP+ je vhodný pro průmyslové řídicí systémy, generátory signálů, měřicí a zkušební přístroje, laboratorní zdroje nebo nastavení úrovní v analogových obvodech, kde je potřeba přesná digitální regulace analogového napětí.
Uplatní se také v automatizaci, při nastavování referenčních napětí, ofsetů, kalibračních úrovní nebo při řízení aktuátorů a analogových členů v kombinaci s mikrořadičem či logickým obvodem.
FAQ
Otázka: Kolik kanálů poskytuje DAC MAX506BCPP+?
Odpověď: MAX506BCPP+ obsahuje čtyři nezávislé 8bit DAC kanály v jednom integrovaném obvodu.
Otázka: Jaké je napájení a typ výstupu tohoto DAC?
Odpověď: Analogová část je napájena z ±5 V, digitální logika z +5 V a výstupy jsou napěťové, bufferované s rozsahem rail-to-rail.
