MSCBSM-M3-10-01 Richco
Detailní popis produktu

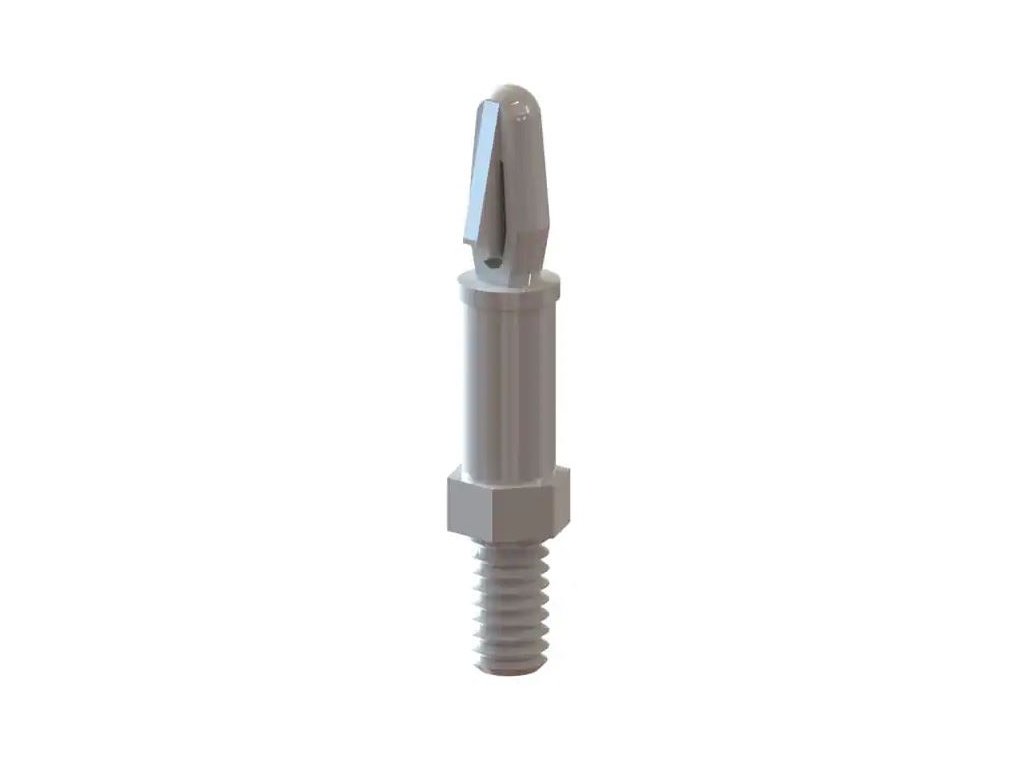

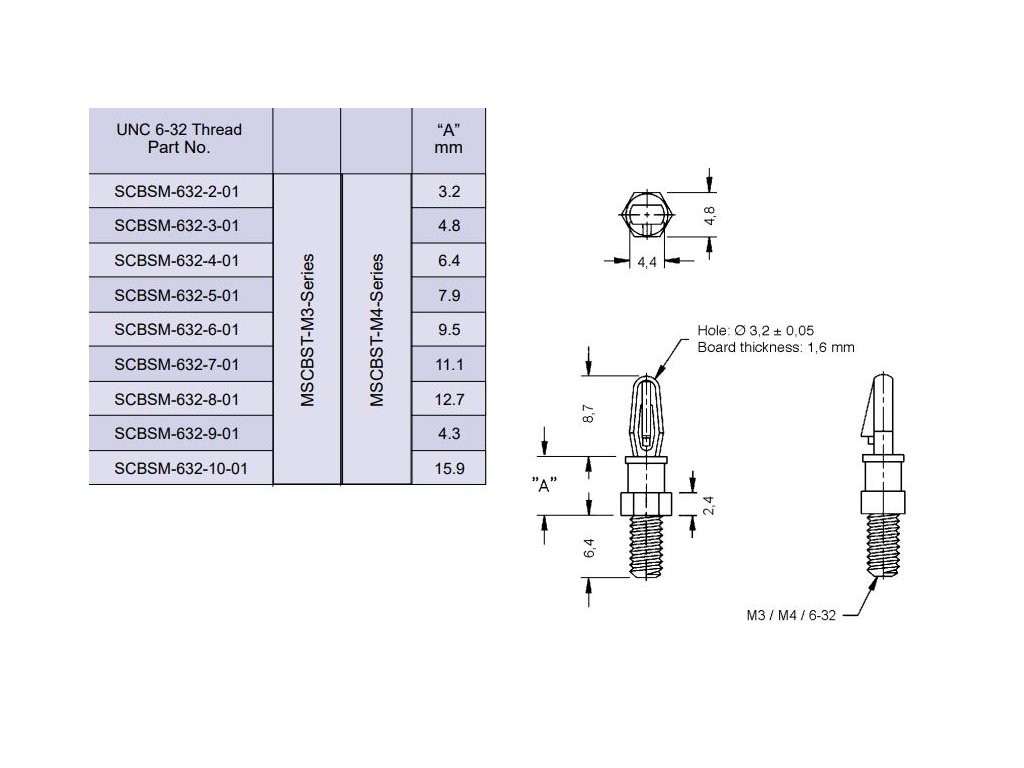

MSCBSM-M3-10-01 (Richco / Essentra Components) je samojistící distanční sloupek pro mechanické uchycení desky plošných spojů na panel nebo nosnou desku. Spodní část tvoří upevnění vnějším závitem M3, které se fixuje maticí na panelu, zatímco horní část je bajonetová špička se zámečkem pro uchycení PCB. Pro osazení je specifikován otvor A o průměru 3,2 mm a tělo sloupku má průměr 4,4 mm. Délka rozpěrky je 15,9 mm a délka závitu 6,4 mm, což umožňuje definované distancování a jistotu montáže. Materiálem je polyamid 66 s třídou hořlavosti UL94 V-2, vhodný pro běžné průmyslové sestavy a rozvaděčové aplikace, kde se vyžaduje pevné mechanické uchycení bez použití kovových rozpěrek.
Technické údaje
Přednosti
- Kombinace snap lock uchycení a závitového upevnění pro pevnou montáž PCB na panel.
- Závit M3 a délka rozpěrky 15,9 mm pro definované distancování sestavy.
- Bajonetová špička se zámečkem pro mechanické jištění desky bez dalších dílů.
- Materiál PA66 s klasifikací UL94 V-2 pro běžné rozvaděčové aplikace.
Využití
Distanční sloupek MSCBSM-M3-10-01 je vhodný pro montáž desek plošných spojů do elektronických skříní, panelů a rozvaděčových sestav, kde je potřeba rychlé mechanické uchycení a opakovatelná výška distancování. Používá se také pro fixaci menších PCB modulů v průmyslové elektronice a pomocných řídicích obvodech.
FAQ
Otázka: Jaký otvor je potřeba pro snap lock uchycení?
Odpověď: Pro otvor A je uveden průměr 3,2 mm.
Otázka: Jaká je délka rozpěrky a délka závitu u MSCBSM-M3-10-01?
Odpověď: Délka rozpěrky je 15,9 mm a délka závitu je 6,4 mm.
