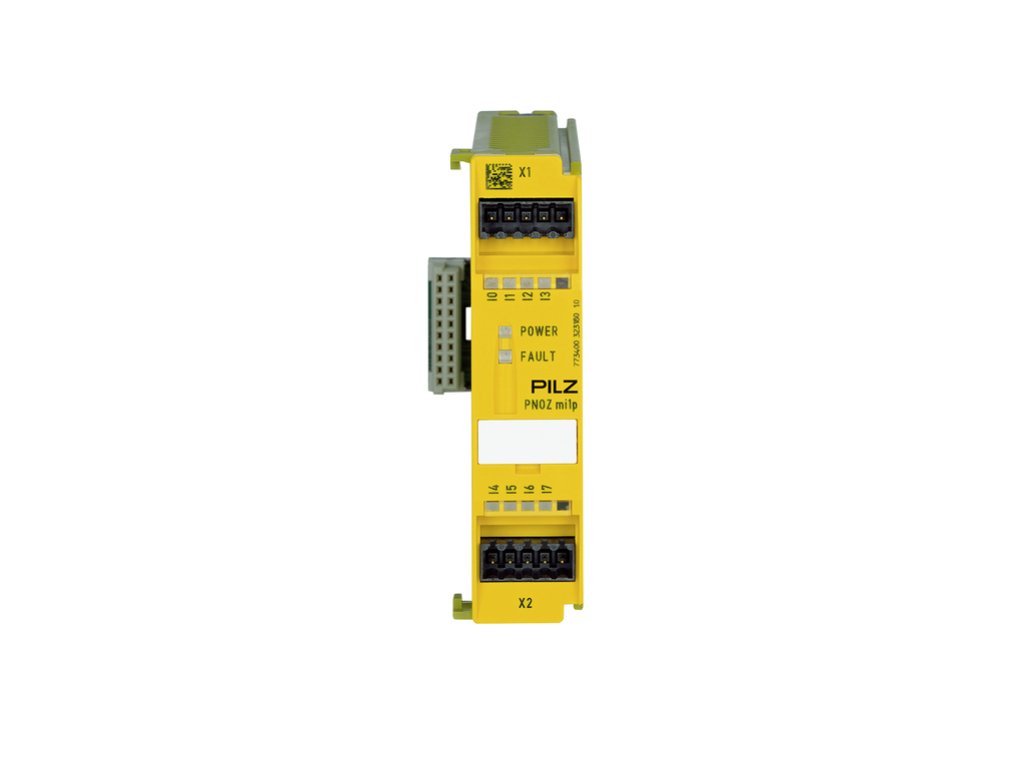

PNOZ mi1p 8 input 773400 Pilz
Detailní popis produktu
Hlavní přednosti
- Rozšiřující safety modul systému PNOZmulti Classic – 8 digitálních bezpečnostních vstupů
- Vstupní napájení 24 V DC dle EN 61131-2 (Type 1) – jednoduchá integrace do průmyslových obvodů
- Kompaktní provedení: šířka 22,5 mm, výška 94 mm, hloubka 121 mm
- Montáž na DIN lištu EN 50022, krytí pouzdra IP20
- Certifikace CE, UKCA, cULus, TÜV, KOSHA, EAC
Technické údaje
| Parametr | Hodnota |
|---|---|
| Model | PNOZ mi1p 8 input |
| Značka | Pilz |
| Objednací číslo (MPN) | 773400 |
| Počet bezpečnostních vstupů | 8 digitálních vstupů |
| Vstupní napětí | 24 V DC (EN 61131-2 Type 1) |
| Úroveň log. „0“ / „1“ | −3…+5 V / 15…30 V DC |
| Potenciální izolace vstupů | Ne (bez izolace mezi vstupy) |
| Rozsah provozní teploty | 0 až 60 °C |
| Rozměry (Š × V × H) | 22,5 × 94 × 121 mm |
| Krytí | IP20 |
| Montáž | DIN lišta (top-hat) EN 50022, horizontální orientace |
| Hmotnost | ≈ 120 g (netto) |
| Certifikace | CE, UKCA, cULus, TÜV, KOSHA, EAC |
| Systémová kompatibilita | PNOZmulti Classic (napájen přes základní jednotku) |
Doporučené použití a výhody
- Rozšíření počtu bezpečnostních vstupů v systému PNOZmulti (E-Stop, světelné závory, bezpečnostní dveře)
- Modulární návrh bezpečnostních obvodů s konfigurací v PNOZmulti Configuratoru
- Úspora místa díky kompaktním rozměrům
- Rychlá instalace na DIN lištu, standardizované rozhraní 24 V DC
FAQ
Je modul PNOZ mi1p napájen samostatně?
Ne, napájení modulu je zajištěno přes základní jednotku systému PNOZmulti Classic.
Jaké signály lze připojit na vstupy?
Standardní bezpečnostní signály 24 V DC (EN 61131-2 Type 1), např. E-Stop, bezpečnostní zámky/dveře, světelné závory.
Je modul vhodný do prostředí s vyšší vlhkostí?
Modul má krytí IP20 pro instalaci do rozvaděče; pro vyšší ochranu je nutné zajistit vhodné skříňové prostředí.
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
Bezpečnostní relé, senzory a řídicí systémy
Značka Pilz patří mezi přední výrobce bezpečnostních prvků pro průmyslovou automatizaci. V našem portfoliu najdete bezpečnostní relé PNOZ, expanzní moduly PZE, senzory a spínače PSEN a systémy PNOZmulti pro návrh komplexních bezpečnostních funkcí.
- Široké pokrytí aplikací: E-STOP, dveřní spínače, světelné závory, zámky a blokace ochranných krytů.
- Certifikace pro průmysl (např. CE, TÜV, cULus) a možnost dosažení PL e / SIL 3 v závislosti na konkrétním řešení.
- Kompaktní rozměry, jasné svorkování a dokumentace – snadná integrace do nových i stávajících rozvaděčů.
Bezpečnostní relé Pilz PNOZ
Relé PNOZ se používají pro monitorování nouzového zastavení, ochranných dveří a dalších bezpečnostních signálů. K dispozici jsou varianty se standardními relé výstupy i s polovodičovými (OSSD/SC) výstupy pro rychlou diagnostiku.
Expanzní moduly PZE
Moduly PZE rozšiřují počet výstupů bezpečnostního obvodu. Nabízejí normálně otevřené i pomocné kontakty a modely se zpožděním při vypnutí.
Senzory a spínače PSEN
Řada PSEN zahrnuje magnetické, RFID a mechanické spínače pro bezpečné snímání polohy ochranných krytů a dveří. Vybrané modely jsou plně kódované podle ISO 14119 a podporují diagnostiku.
Systémy PNOZmulti
Konfigurovatelné bezpečnostní řídicí systémy pro komplexní stroje. Umožňují kombinovat více funkcí, jednoduše měnit konfiguraci a rozšiřovat I/O.
Často kladené dotazy
Jak vybrat mezi PNOZ, PZE a PSEN?
PNOZ zpracovává bezpečnostní signály (E-STOP, dveře apod.), PZE rozšiřuje počet výstupních kontaktů a PSEN snímá stav ochranných krytů či dveří.
Mohu dosáhnout vyššího stupně bezpečnosti?
Ano, volbou vhodné architektury, redundance výstupů a správných komponent lze navrhnout řešení směřující k vyšším úrovním (např. PL e / SIL 3) dle použitého produktu a návrhu obvodu.
Co mám připravit pro správný návrh?
Popis rizik, seznam vstupních prvků (E-STOP, dveře, závory), požadované výstupy, napájení, prostředí (krytí, teplota) a případné požadavky na diagnostiku či zpoždění výstupů.
