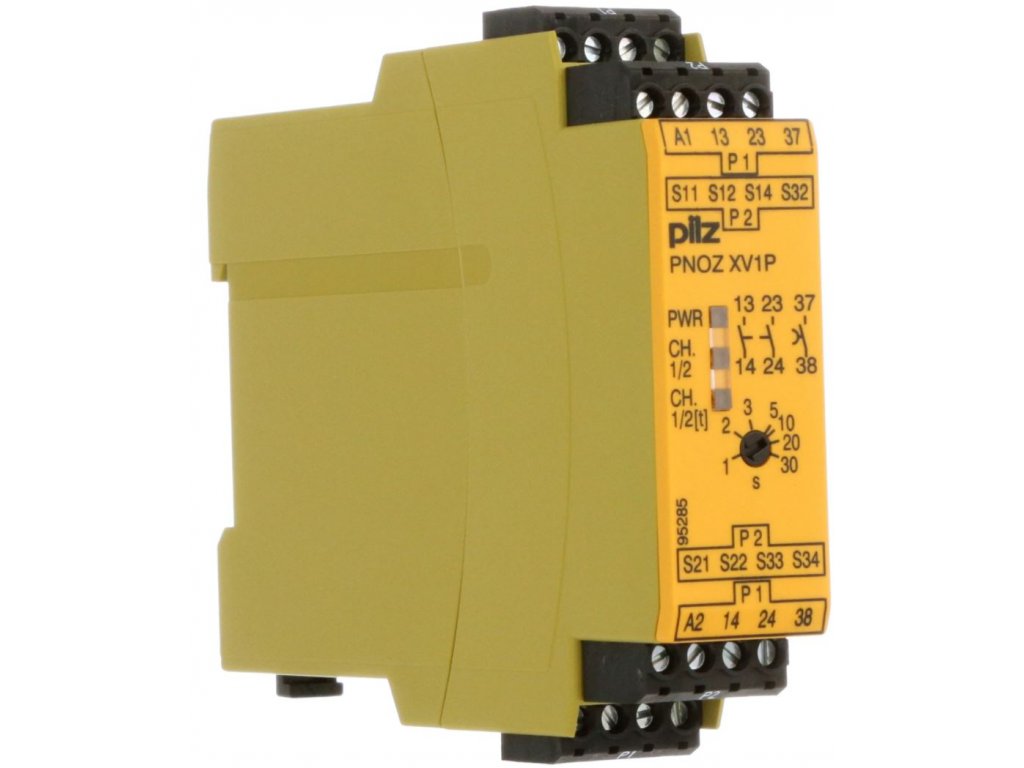

PNOZ XV1P 30/24VDC 2n/0 1n/o t 777602 Pilz
Detailní popis produktu
Hlavní přednosti
- Bezpečnostní relé s 2 okamžitými NO výstupy + 1 NO-t (delay-on de-energisation)
- Napájení 24 V DC, univerzálně pro E-STOP tlačítka, bezpečnostní zábrany či světelné závory
- Vstupy v režimu 1-kanál nebo 2-kanál, s volitelnou detekcí zkratů mezi vstupy
- Šířka 22,5 mm – kompaktní provedení pro DIN lištu, rozměry 94 × 22,5 × 121 mm
- Provozní teplota -10 až +55 °C, certifikace dle EN 60947-5-1, EN 60204-1, EN ISO 13849-1 (PL e), TÜV / cULus / CCC
Technické údaje
| Parametr | Hodnota |
|---|---|
| Model | PNOZ XV1P |
| Značka | Pilz |
| Objednací číslo (MPN) | 777602 |
| Napájení | 24 V DC |
| Výstupy | 2 N/O (okamžitý) + 1 N/O-t (zpožděný výpadek napájení) |
| Vstupní režim | 1-kanál / 2-kanál, s/bez detekce zkratů |
| Rozměry (Š × V × H) | 22,5 × 94 × 121 mm |
| Provozní teplota | −10 až +55 °C |
| Normy / standardy | EN 60947-5-1; EN 60204-1; EN ISO 13849-1, SIL-SILCL / PL e |
| Proud při DC13 (6 cyklů/min) | 2,0 A |
| Proud při AC15 | 1,5 A |
| Zatížitelnost relé | Standardní relé AC1 / DC1 5 A |
Doporučené použití a výhody
- Nouzové zastavení (E-STOP), bezpečnostní zábrany a světelné závory
- Dynamický režim resetu, s automatickým nebo monitorovaným startem
- Možnost volby mezi 1-kanálovým nebo 2-kanálovým uspořádáním s vyšší bezpečnostní integritou
- Kompaktní montáž díky šířce 22,5 mm pro úsporu prostoru v rozvaděčích
FAQ
Kolik výstupů má PNOZ XV1P?
Zařízení nabízí 2 normálně otevřené (NO) výstupy a 1 zpožděný výstup NO-t.
Co znamená výstup NO-t?
Je to bezpečnostní relé výstup, který se při odpojení napájení nebo po aktivaci vstupu se zpožděním otevře (delay-on de-energisation).
Pro jaké prostředí je relé vhodné?
Pro průmyslové použití při provozní teplotě -10 až +55 °C, montáž na DIN lištu, splňuje požadavky norem pro bezpečnost (PL e, EN ISO 13849-1).
