Pojistka T 40mA 522.503 ESKA
Detailní popis produktu
Detailní popis

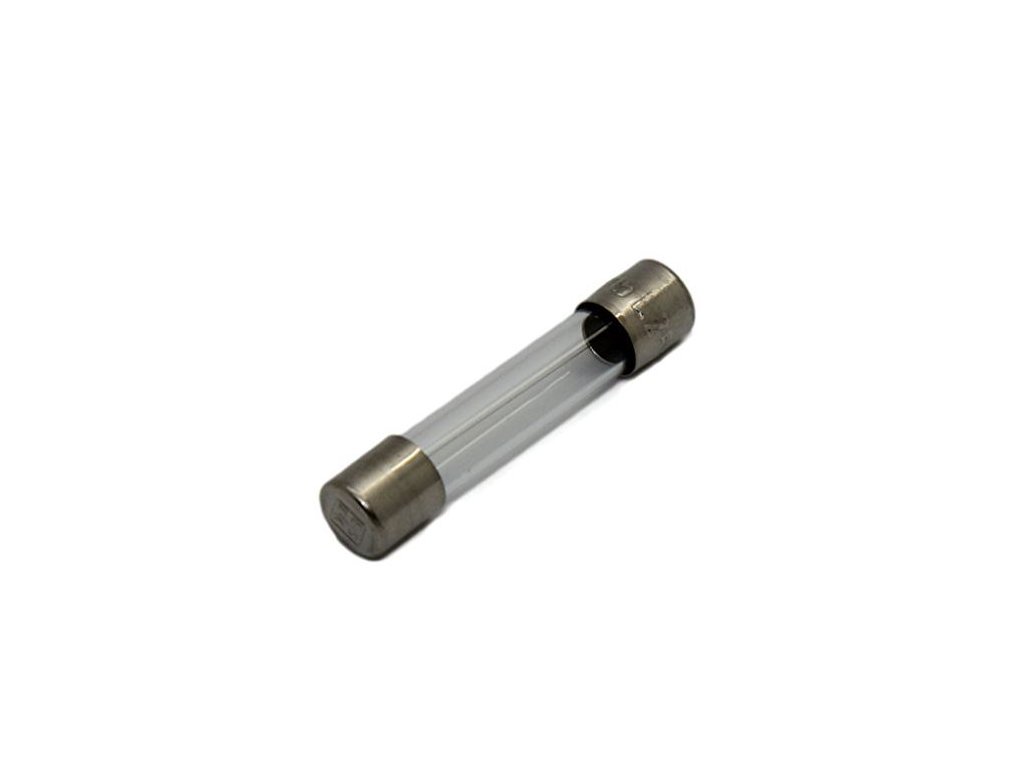

Pojistka T 40mA 522.503 ESKA je skleněná trubičková pojistka s časovou charakteristikou T a rozměrem 5 x 20 mm, určená pro jištění slaboproudých AC obvodů. Jmenovitý proud činí 40 mA při jmenovitém napětí 250 V AC.
Konstrukce využívá válcové skleněné tělo bez zhášecího média a mosazné niklované koncovky, což umožňuje vizuální kontrolu stavu tavného vodiče a spolehlivý kontakt v běžných pojistkových držácích 5 x 20 mm.
Pojistka patří do řady 522.500, která splňuje požadavky normy IEC 60127-2-3 pro trubičkové pojistky. Časová charakteristika T (time-lag) je vhodná pro obvody s krátkodobým náběhovým proudem, kde je třeba kombinovat jištění proti nadproudu a omezení nežádoucího spínacího vypínání.
Pro hodnotu 40 mA datasheet udává maximální napěťový úbytek 4000 mV, maximální ztrátový výkon 1,6 W, vypínací schopnost 35 A a integrační hodnotu I²t 0,012 A²s. Tato kombinace parametrů předurčuje pojistku pro precizní ochranu jemných elektronických obvodů při poruše.
Technické údaje
Přednosti
- Jmenovitý proud 40 mA s časovou charakteristikou T pro jištění nízkých proudů.
- Standardizovaný rozměr 5 x 20 mm pro běžné skleněné pojistkové držáky.
- Skleněná trubička umožňuje vizuální kontrolu přepálení tavného vodiče.
- Vypínací schopnost 35 A při 250 V AC v souladu s IEC 60127-2-3.
- Definované hodnoty I²t a ztrátového výkonu pro přesné dimenzování ochrany.
Využití
Pojistka T 40mA 522.503 ESKA se používá v citlivých elektronických obvodech, kde je třeba chránit zařízení proti nadproudu při velmi nízkých proudech. Časová charakteristika T umožňuje krátkodobé přetížení například při náběhovém proudu zdrojů nebo motorů, aniž by došlo k okamžitému přepálení pojistky.
Typickými aplikacemi jsou měřicí a řídicí obvody, ochrana jemných komponent v napájecích částech přístrojů a slaboproudé pomocné obvody v průmyslové automatizaci a elektrotechnice.
FAQ
Otázka: K čemu je vhodná pojistka ESKA 522.503 T 40 mA?
Odpověď: Pojistka je určena pro jištění slaboproudých AC obvodů do 250 V, kde protéká proud v desítkách miliampér a kde je potřeba chránit citlivou elektroniku před trvalým nadproudem, ale zároveň tolerovat krátkodobý náběhový proud.
Otázka: Jaký je rozdíl mezi charakteristikou T a rychlou pojistkou F?
Odpověď: Pojistky s charakteristikou T (time-lag) snášejí krátkodobé přetížení při náběhu a taví se až při déle trvajícím nadproudu, zatímco rychlé pojistky F reagují na nadproud výrazně rychleji a používají se tam, kde je nutná okamžitá ochrana citlivých obvodů.
Více produktů od značky ESKA najdete zde.
Buďte první, kdo napíše příspěvek k této položce.
Profesionální ochrana elektrických a elektronických obvodů
Přesná pojistková technika od roku 1919
ESKA se specializuje na návrh a výrobu pojistek, které spolehlivě chrání před přetížením a zkraty. Výroba v Kasselu probíhá na plně automatizovaných linkách s důrazem na vysokou opakovatelnost a přesnost.
Produktové portfolio
- Trubičkové pojistky (glass & ceramic cartridge fuses): široký rozsah jmenovitých proudů a napětí, nízká ztrátovost.
- SMD a subminiaturní pojistky: kompaktní řešení pro desky plošných spojů s vysokou hustotou osazení.
- Resetovatelné pojistky (PTC): ochrana proti přetížení s možností automatického obnovení funkce.
- Termické pojistky: bezpečné odpojení při překročení teplotních limitů.
- Fotovoltaické pojistky: vysokonapěťová ochrana speciálně pro DC aplikace v solárních systémech.
- Držáky a příslušenství: pro panelovou i PCB montáž, včetně pojistkových zásuvek a clip-in systémů.
Oblasti použití
- Automotive a e-mobilita: ochrana bateriových modulů, nabíjecích systémů a palubních sítí.
- Průmyslová elektronika: řízení motorů, napájecí zdroje, frekvenční měniče.
- Spotřební elektronika: domácí spotřebiče, napájecí adaptéry, LED osvětlení.
- Obnovitelné zdroje: fotovoltaické a větrné systémy, systémy pro ukládání energie.
Certifikovaná kvalita a testování
Každý produkt ESKA je testován podle mezinárodních standardů a splňuje požadavky VDE, UL, SEMKO. Výroba je řízena systémem kvality DIN EN ISO 9001, s možností zákaznických testů v interní laboratoři společnosti.
Technická podpora a individuální řešení
Kromě standardního sortimentu vyvíjí ESKA také pojistky a držáky na zakázku, přičemž inženýři společnosti spolupracují přímo se zákazníky na návrhu optimální ochrany, včetně simulací, výpočtů a prototypování.
