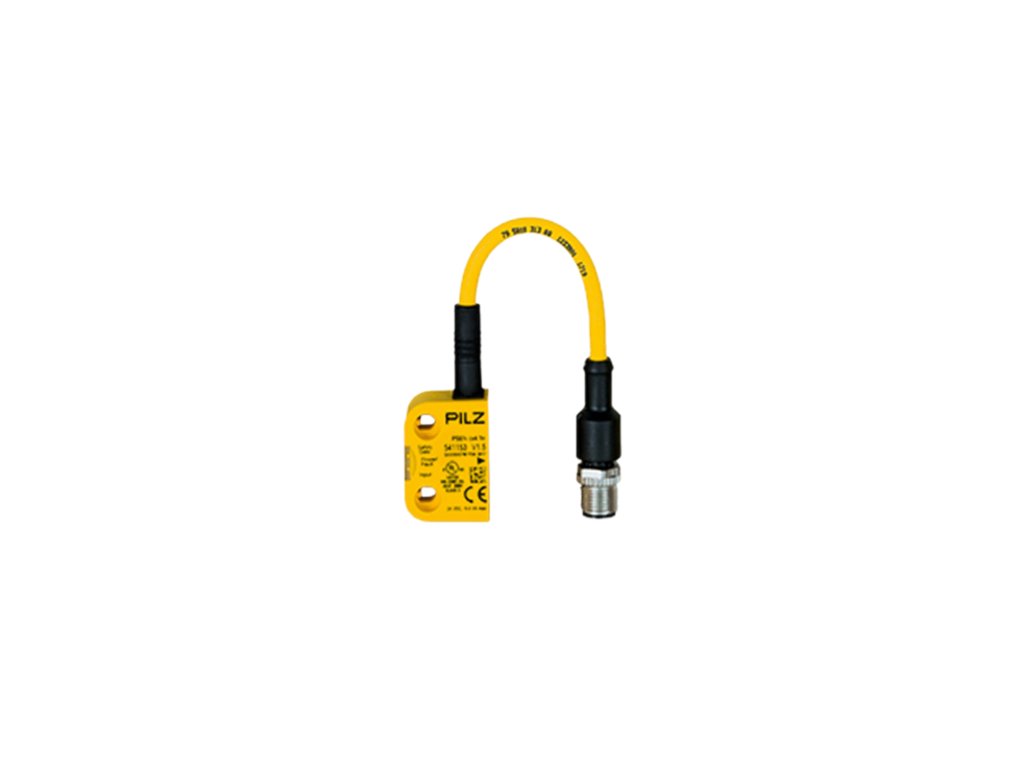

PSEN cs4.1 M12/8-0.15m 541159 Pilz
Detailní popis produktu
Hlavní přednosti
- Plně kódovaný RFID (transponder) safety switch – maximální ochrana proti manipulaci
- 2 bezpečnostní OSSD (SC) výstupy – vyšší stupeň bezpečnosti pro aplikace s více kontakty
- Konektor M12-8 s připojeným kabelem 0,15 m pro přímé zapojení bez nutnosti dodatečných kabelů
- Spínací vzdálenost (Sao) 8 mm, uvolňovací (Sar) 20 mm; automatické diagnostické funkce (SDD)
- Rozsáhlé provozní teploty -25 až +70 °C a krytí IP67/IP6K9K pro náročné podmínky
- Kompaktní tělo: 26 × 37 × 18 mm, relativně nízká hmotnost cca 44 g netto
Technické údaje
| Parametr | Hodnota |
|---|---|
| Model | PSEN cs4.1 M12/8-0.15m |
| Značka | Pilz |
| Objednací číslo (MPN) | 541159 |
| Napájení | 24 V DC |
| Bezpečnostní výstupy | 2 SC / OSSD výstupy |
| Vstupy / diagnostika | 2 vstupy, podporuje diagnostiku SDD |
| Připojení | M12, 8-pólový samec + 0,15 m kabel |
| Spínací vzdálenost (Sao) | 8 mm |
| Uvolňovací vzdálenost (Sar) | 20 mm |
| Rozměry (Š × V × H) | 26 × 37 × 18 mm |
| Provozní teplota | −25 až +70 °C |
| Krytí | IP67 / IP6K9K |
| Hmotnost netto / brutto | 44 / 64 g |
| Normy / Certifikace | ISO 14119 (fully coded), EN 60947-5-3; CE; cULus; EAC; TÜV |
Doporučené použití a výhody
- Bezpečnostní kryty a dveře, kde je třeba rychlé, bezkontaktní a bezpečné přepínání
- Vhodné při použití více spínačů v sérii; podpora diagnostiky SDD
- Odolné provedení do náročného prostředí (prach, voda, výkyvy teplot)
- Kompaktní konstrukce a integrovaný kabel zjednodušují montáž
FAQ
Kolik bezpečnostních výstupů má tento switch?
Má dva bezpečnostní polovodičové výstupy (SC / OSSD), určené pro bezpečnostní obvody.
Jaká je spínací vzdálenost Sao a uvolňovací vzdálenost Sar?
Spínací vzdálenost je 8 mm, uvolňovací přibližně 20 mm podle typu montáže.
Je vhodný pro použití v náročném prostředí?
Ano – díky krytí IP67/IP6K9K, širokému rozsahu teplot -25 až +70 °C a plně kódované konstrukci.
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
Bezpečnostní relé, senzory a řídicí systémy
Značka Pilz patří mezi přední výrobce bezpečnostních prvků pro průmyslovou automatizaci. V našem portfoliu najdete bezpečnostní relé PNOZ, expanzní moduly PZE, senzory a spínače PSEN a systémy PNOZmulti pro návrh komplexních bezpečnostních funkcí.
- Široké pokrytí aplikací: E-STOP, dveřní spínače, světelné závory, zámky a blokace ochranných krytů.
- Certifikace pro průmysl (např. CE, TÜV, cULus) a možnost dosažení PL e / SIL 3 v závislosti na konkrétním řešení.
- Kompaktní rozměry, jasné svorkování a dokumentace – snadná integrace do nových i stávajících rozvaděčů.
Bezpečnostní relé Pilz PNOZ
Relé PNOZ se používají pro monitorování nouzového zastavení, ochranných dveří a dalších bezpečnostních signálů. K dispozici jsou varianty se standardními relé výstupy i s polovodičovými (OSSD/SC) výstupy pro rychlou diagnostiku.
Expanzní moduly PZE
Moduly PZE rozšiřují počet výstupů bezpečnostního obvodu. Nabízejí normálně otevřené i pomocné kontakty a modely se zpožděním při vypnutí.
Senzory a spínače PSEN
Řada PSEN zahrnuje magnetické, RFID a mechanické spínače pro bezpečné snímání polohy ochranných krytů a dveří. Vybrané modely jsou plně kódované podle ISO 14119 a podporují diagnostiku.
Systémy PNOZmulti
Konfigurovatelné bezpečnostní řídicí systémy pro komplexní stroje. Umožňují kombinovat více funkcí, jednoduše měnit konfiguraci a rozšiřovat I/O.
Často kladené dotazy
Jak vybrat mezi PNOZ, PZE a PSEN?
PNOZ zpracovává bezpečnostní signály (E-STOP, dveře apod.), PZE rozšiřuje počet výstupních kontaktů a PSEN snímá stav ochranných krytů či dveří.
Mohu dosáhnout vyššího stupně bezpečnosti?
Ano, volbou vhodné architektury, redundance výstupů a správných komponent lze navrhnout řešení směřující k vyšším úrovním (např. PL e / SIL 3) dle použitého produktu a návrhu obvodu.
Co mám připravit pro správný návrh?
Popis rizik, seznam vstupních prvků (E-STOP, dveře, závory), požadované výstupy, napájení, prostředí (krytí, teplota) a případné požadavky na diagnostiku či zpoždění výstupů.
