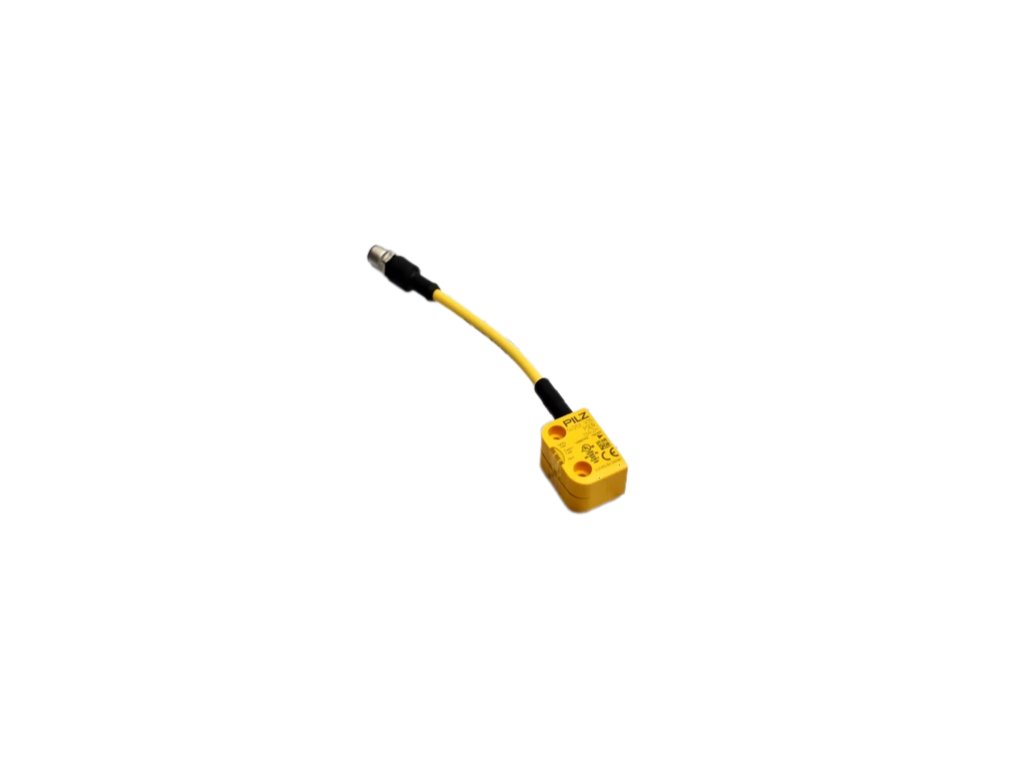

PSEN cs4.2n 541253 Pilz
Detailní popis produktu
Nový díl bez originálního obalu
Hlavní přednosti
- Unikátní plně kódovaný RFID princip bezpečnostního spínače – ochrana proti manipulaci dle ISO 14119
- Dva bezpečnostní polovodičové (SC / OSSD) výstupy – spolehlivé vyhodnocení v bezpečnostních obvodech
- Napájení 24 V DC, připojení přes 5pinový M12 male konektor
- Spínací vzdálenost 8 mm, uvolňovací vzdálenost 20 mm; typická pracovní vzdálenost cca 11 mm
- Odolné provedení: krytí IP67 / IP6K9K, provozní teplota -25 až +70 °C
- Kompaktní rozměry 37×26×18 mm; LED indikace stavu
Technické údaje
| Parametr | Hodnota |
|---|---|
| Model | PSEN cs4.2n |
| Značka | Pilz |
| Objednací číslo (MPN) | 541253 |
| Napájení | 24 V DC |
| Výstupy bezpečnostní | 2 SC / OSSD |
| Konektor | 5-pin M12 male |
| Spínací vzdálenost | 8 mm |
| Uvolňovací vzdálenost | 20 mm |
| Krytí | IP67 / IP6K9K |
| Rozměry (V × Š × H) | 37 × 26 × 18 mm |
| Provozní teplota | −25 až +70 °C |
| Normy / Certifikace | EN ISO 14119, EN 60947-5-3, EN ISO 13849-1 (PL e), SIL CL 3, CE, UKCA, cULus, EAC, TÜV |
Doporučené použití a výhody
- Monitorování bezpečnostních dveří, krytů a zábran v průmyslových aplikacích
- Vhodný do prostředí s prachem, vodou a vysokým mechanickým zatížením
- Spolehlivý provoz díky plně kódovanému principu a redundantním výstupům
- Kompaktní konstrukce usnadňuje montáž i v omezeném prostoru
FAQ
Kolik bezpečnostních výstupů má PSEN cs4.2n?
Má dva bezpečnostní polovodičové (SC / OSSD) výstupy.
Jaká je spínací a uvolňovací vzdálenost?
Spínací vzdálenost je 8 mm, uvolňovací vzdálenost je 20 mm.
Je spínač vhodný do náročného prostředí?
Ano – díky krytí IP67/IP6K9K a provoznímu rozsahu −25 až +70 °C.
