VNP35N07 STMicroelectronics
Detailní popis produktu

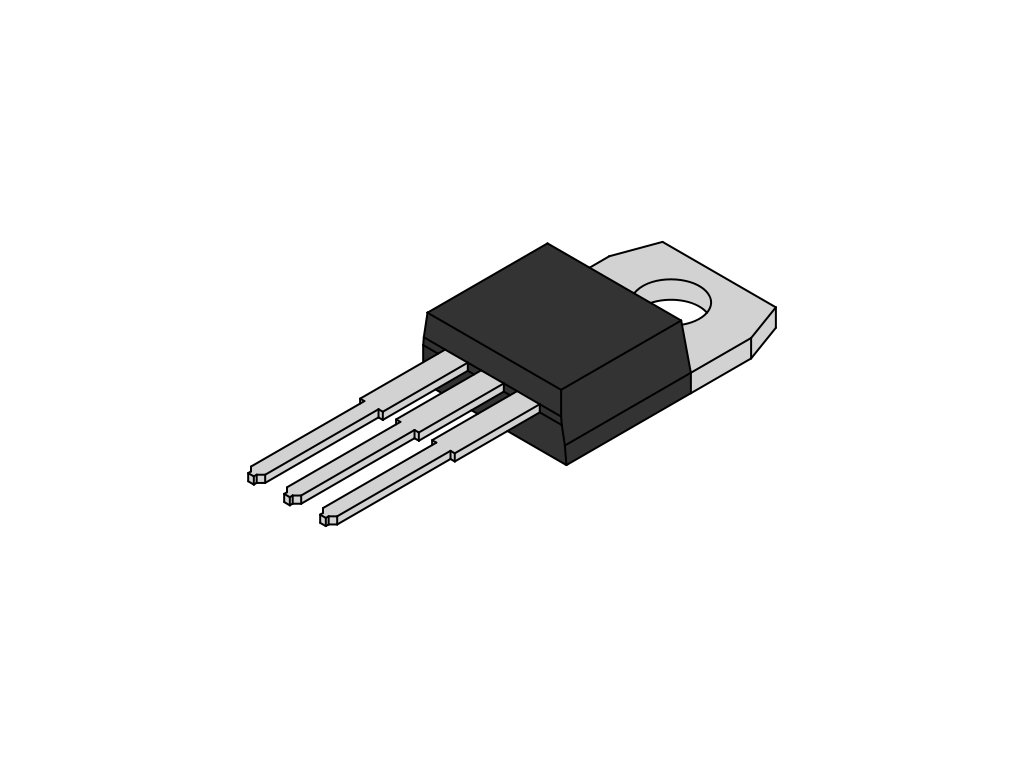

VNP35N07-E je autoochranný MOSFET (OMNIFET / VIPower) určený pro low-side spínání. Integruje lineární omezení proudu, tepelné vypnutí a přepěťový clamp (~70 V), takže zůstává chráněn i při zkratu nebo induktivním přepětí. Vstup je TTL-kompatibilní a umožňuje jednoduché řízení z MCU/PLC. Díky nízkému RDS(on) 0,028 Ω a pouzdru TO-220 zvládá spínání rezistivních i induktivních zátěží do ~50 kHz.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Výrobce / označení | STMicroelectronics / VNP35N07-E |
| Topologie | Low-side, „smart“ MOSFET (OMNIFET) |
| Pouzdro | TO-220 (VNP35N07-E; TR = VNP35N07TR-E) |
| RDS(on) | 0,028 Ω (typ. podmínky dle datasheetu) |
| Limit proudu (Ilim) | 35 A (lineární omezení) |
| Přepěťový clamp (Vclamp) | ~70 V (typ., rozsah 60–80 V) |
| Vstupní práh (VIN(th)) | 0,8 – 3,0 V (TTL-kompatibilní) |
| ESD odolnost | 2 kV (HBM) |
| Tepelný odpor Rth(j-c) | 3,12 °C/W (TO-220) |
| Pracovní frekvence | DC až ~50 kHz (aplikace spínání zátěží) |
| Integrované ochrany | Lineární limitace proudu, thermal shutdown, zkratová ochrana, přepěťový clamp |
| Diagnostika | Diagnostická indikace dostupná na vstupu |
Přednosti
- Integrované ochrany minimalizují riziko poškození při zkratu či přetížení
- Nízký RDS(on) 28 mΩ pro malé vodivé ztráty a vyšší účinnost
- TTL-kompatibilní řízení – jednoduché buzení z MCU/PLC
- Standardní pouzdro TO-220 usnadňuje chlazení a integraci
Využití
Low-side spínání rezistivních, kapacitních i induktivních zátěží v průmyslových a automotive sestavách: ventily, relé, ohmické zátěže, motory s řízením na nízkých frekvencích, výstupy I/O. Zařízení spojuje výkon MOSFETu s ochranami, takže zjednodušuje návrh a zvyšuje spolehlivost.
FAQ
Otázka: Lze VNP35N07-E řídit přímo z digitálního výstupu PLC?
Odpověď: Ano, vstup je TTL-kompatibilní (VIN(th) 0,8–3 V); je však nutné zohlednit ztráty a chlazení.
Otázka: Jaké ochrany jsou integrovány přímo v čipu?
Odpověď: Lineární omezení proudu, tepelné vypnutí, zkratová ochrana a přepěťový clamp (~70 V); ESD HBM 2 kV.
