Detailní popis produktu

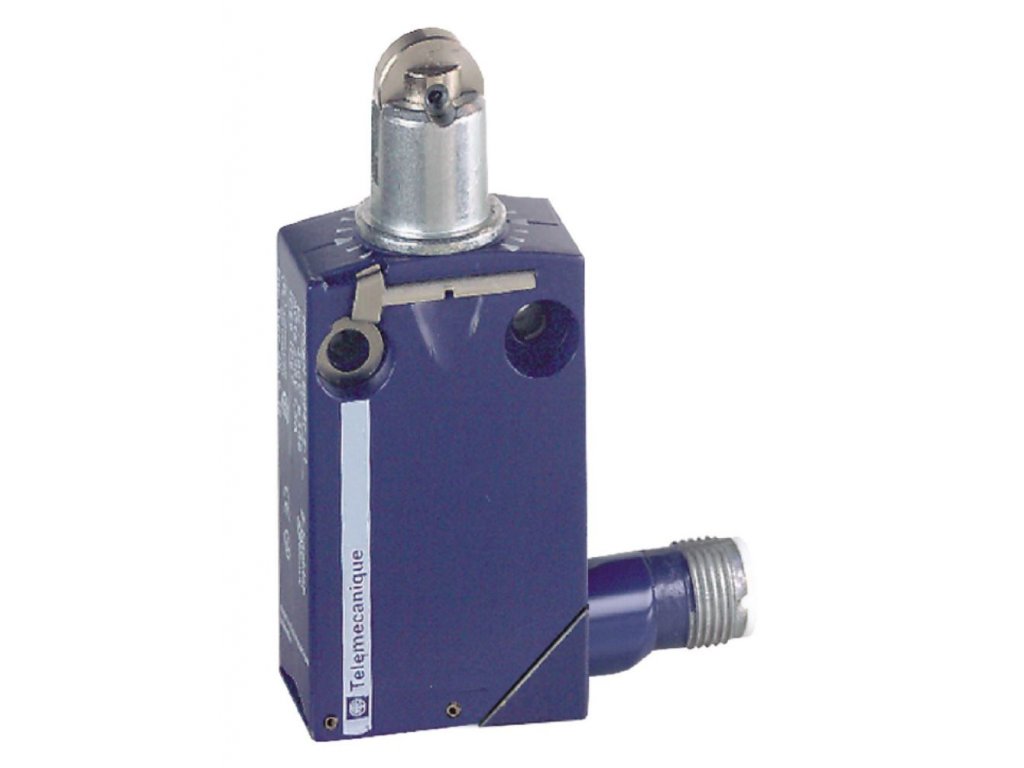

XCMD2102M12 je miniaturní koncový spínač Schneider Electric / Telemecanique Sensors řady XC Standard s kovovým tělem ze slitiny Zamak. Využívá plunžr s ocelovou kladkou a pružinovým návratem, přičemž umožňuje boční přístup vačky ve dvou směrech. Kontaktní blok poskytuje konfiguraci 1NC+1NO se snap akcí a pozitivním rozpínáním. Elektrické připojení je realizováno pomocí integrovaného konektoru M12 se 4 piny. Zařízení dosahuje krytí IP66 a IP69, takže je vhodné pro náročné průmyslové prostředí. Pracovní teplotní rozsah -25…70 °C umožňuje nasazení v běžných i zhoršených provozních podmínkách.

Tělo spínače má kompaktní rozměry 30 × 50 × 16 mm a montáž probíhá přes dvě upevňovací otvory v těle. Mechanická životnost dosahuje 10 milionů cyklů a elektrická životnost 5 milionů cyklů při zatížení DC-13, 24 V / 3 W. Jmenovitý proud kontaktu je 1 A při 24 V DC-13 a konvenční tepelný proud Ithe je 3 A. Izolační napětí Ui je 250 V, impulsní výdržné napětí Uimp 2,5 kV. Spínač splňuje požadavky norem EN/IEC 60947-5-1, EN/IEC 60204-1, UL 508 a CSA C22.2 No 14 a je dodáván jako Green Premium produkt.

Přednosti

• Miniaturní kovové tělo se šířkou pouze 30 mm a hloubkou 16 mm pro montáž v úzkých prostorách.
• Konfigurace kontaktů 1NC+1NO se snap akcí a pozitivním rozpínáním pro spolehlivé odpojení.
• Plunžr s ocelovou kladkou a bočním přístupem ve dvou směrech pro flexibilní ovládání vačkou.
• Integrovaný konektor M12 se 4 piny zjednodušuje zapojení a servisní výměnu spínače.
• Vysoké krytí IP66/IP69 a ověřená mechanická životnost 10 milionů cyklů pro náročné provozy.

Využití

XCMD2102M12 je vhodný pro koncové snímání polohy v průmyslových strojích, montážních a balicích linkách nebo manipulátorech. Lze jej použít pro sledování krajních poloh pohyblivých částí, stav dvířek, zarážek nebo polohu vozíků a stolů. Díky robustnímu kovovému provedení a krytí IP66/IP69 obstojí i v prostředí s vibracemi, vlhkostí nebo znečištěním.

FAQ

Otázka: Jaký je rozsah pracovních teplot koncového spínače XCMD2102M12?
Odpověď: Podle datasheetu výrobce je provozní rozsah -25…70 °C, což umožňuje použití v běžných průmyslových aplikacích i v chladnějších provozech.

Otázka: Jaký typ konektoru je použit pro připojení XCMD2102M12?
Odpověď: Spínač má integrovaný konektor M12, 4pólový, samec. To usnadňuje použití standardních průmyslových propojovacích kabelů s M12 konektory.

Otázka: Je spínač vhodný pro mechanicky namáhané aplikace s častým spínáním?
Odpověď: Ano, mechanická životnost 10 milionů cyklů a elektrická životnost 5 milionů cyklů při DC-13, 24 V / 3 W je vhodná pro aplikace s vysokým počtem sepnutí.
