1660669 HCC 4-MC PHOENIX CONTACT
Detailní popis produktu

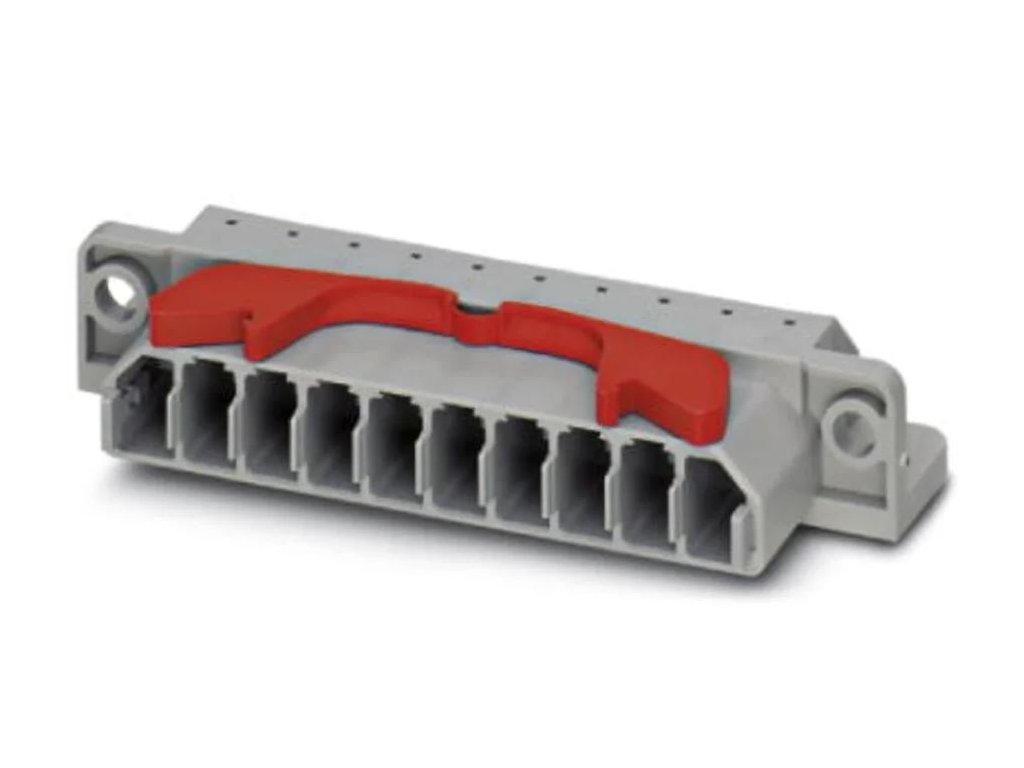

Kabelová zástrčka Phoenix Contact HCC 4-MC 1660669 je plug vysokoproudé svorkovnice s deseti krimpovacími kontakty pro připojení vodičů v rozsahu 0,2–4 mm². Je určena pro jmenovité napětí 400 V a jmenovitý proud 13,5 A v obvodech kategorií přepětí III a stupně znečištění 3. Zástrčka používá krimpovací připojení kontaktů a montuje se přímým přišroubováním na panel nebo skříň zařízení. Šířka tělesa je 92 mm, výška 34,6 mm a hloubka 17 mm, což umožňuje použití v kompaktních rozvaděčích. Izolační těleso z materiálu PA (RAL 7042) je navrženo pro provoz v teplotním rozsahu −60 až +110 °C. Součástí systému jsou odpovídající vložky a krimpovací kontakty řady HCC 4 pro kompletní vysokoproudé připojení.
Zástrčka HCC 4-MC tvoří součást modulárního systému vysokoproudých svorkovnic Phoenix Contact pro napájecí obvody a rozvody výkonu. Konstrukce umožňuje připojení jednoho nebo dvou vodičů na kontakt v závislosti na použitém krimpovacím kontaktu a průřezu. Krimpovací spoje splňují požadavky normy IEC 61984 a jsou určeny pro průmyslové aplikace s častými vibracemi a mechanickým namáháním vodičů. Uživatel může kombinovat plug HCC 4-MC s odpovídající zásuvnou vložkou HCC 4-FC a krimpovacími kontakty HCC 4-MC MT 0,5-1,0 BAND.
Technické údaje
Přednosti
- Desetipólové provedení pro vysokoproudé přívody v jednom konektoru.
- Krimpovací připojení vodičů 0,2–4 mm² podle IEC 61984.
- Přímé přišroubování na panel bez dodatečných adaptérů.
- Provozní teplotní rozsah −60 až +110 °C pro průmyslové prostředí.
- Kompatibilita se svorkovnicemi a vložkami systému HCC 4.
Využití
Zástrčka HCC 4-MC se používá v napájecích obvodech strojů, výrobních linek a rozvaděčů, kde je nutné kompaktní a servisovatelně odpojitelné připojení vodičů. Je vhodná pro energetické rozvody v distribučních blocích, napájecích svorkovnicích a výkonových modulech. Uplatní se také v pohonové technice a průmyslových aplikacích s vyššími proudy v omezeném montážním prostoru.
FAQ
Otázka: Jaký rozsah průřezů vodičů lze do HCC 4-MC připojit?
Odpověď: Konektor umožňuje krimpovací připojení jednožilových i laněných vodičů v rozsahu 0,2–4 mm², pro jednovodičové i dvojité připojení dle použitého krimpovacího kontaktu.
Otázka: Pro jaké jmenovité napětí a proud je zástrčka HCC 4-MC určena?
Odpověď: Zástrčka je navržena pro jmenovité napětí 400 V a jmenovitý proud 13,5 A při kategorii přepětí III a stupni znečištění 3 podle údajů výrobce.
Otázka: Jakým způsobem se HCC 4-MC mechanicky montuje na zařízení?
Odpověď: Těleso konektoru se upevňuje přímým přišroubováním do panelu nebo čela rozvaděče, rozteč montážních otvorů je 83 mm.
