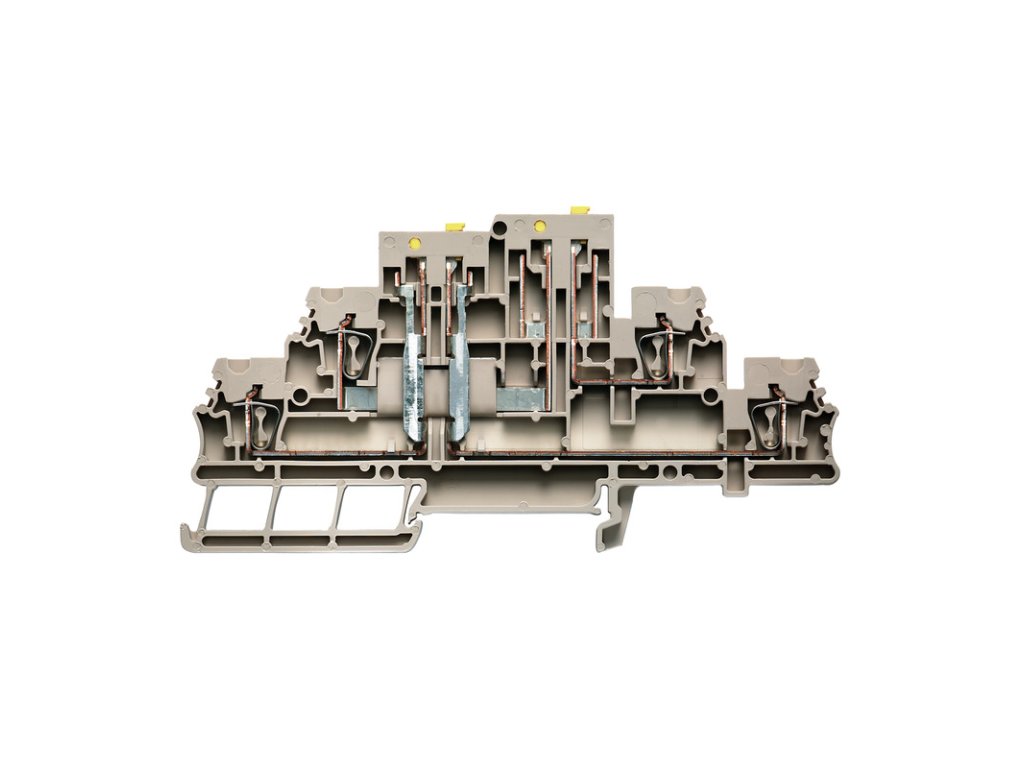

1745400000 ZDTR 2.5 Weidmüller
Detailní popis produktu
ZDTR 2.5 je dvouvrstvá testovací odpojovací svorka řady Z určená pro bezpečné měření a odpojování obvodů. Využívá pružinové upínání (tension/spring clamp) pro spolehlivé připojení vodičů do 2,5 mm². Jmenovitě 400 V / 16 A, se čtyřmi připojovacími místy a doporučeným odizolováním 10 mm.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Objednací číslo / typ | 1745400000 / ZDTR 2.5 |
| Provedení | Testovací odpojovací svorka, dvouvrstvá (double-tier) |
| Technologie připojení | Pružinové upínání (tension/spring clamp) |
| Jmenovité hodnoty | 400 V / 16 A |
| Průřez vodiče | do 2,5 mm²; AWG 26 – 12 |
| Odizolování | 10 mm |
| Počet připojení | 4 (dvojitá úroveň) |
| Rozměry (š × v × h) | 5,1 mm × 117 mm × 67 mm |
| Hmotnost | ≈ 21,04 g (jednotlivý kus) |
| GTIN (EAN) | 4032248003389 |
| Barva | Dark beige |
Přednosti
- Bezpečné testování a odpojování obvodů na dvou úrovních
- Rychlá montáž díky pružinovému upínání bez šroubů
- Kompaktní šířka 5,1 mm pro úsporu místa v rozváděči
- Široký rozsah vodičů: jemně laněné i s dutinkou do 2,5 mm²
Využití
Měření, servisní odpojování a zkoušky v rozváděčích průmyslové automatizace. Vhodné pro signální i napájecí obvody v konstrukci s omezeným prostorem.
FAQ
Otázka: Jaké průřezy vodičů a AWG rozsah svorka podporuje?
Odpověď: Jemně laněné/pevné vodiče do 2,5 mm², rozsah AWG 26–12.
Otázka: Jaké jsou jmenovité elektrické hodnoty?
Odpověď: 400 V a 16 A pro verzi ZDTR 2.5 dle datasheetu.
