1757051 MSTB2,5/6-ST-5,08 PHOENIX CONTACT
Detailní popis produktu

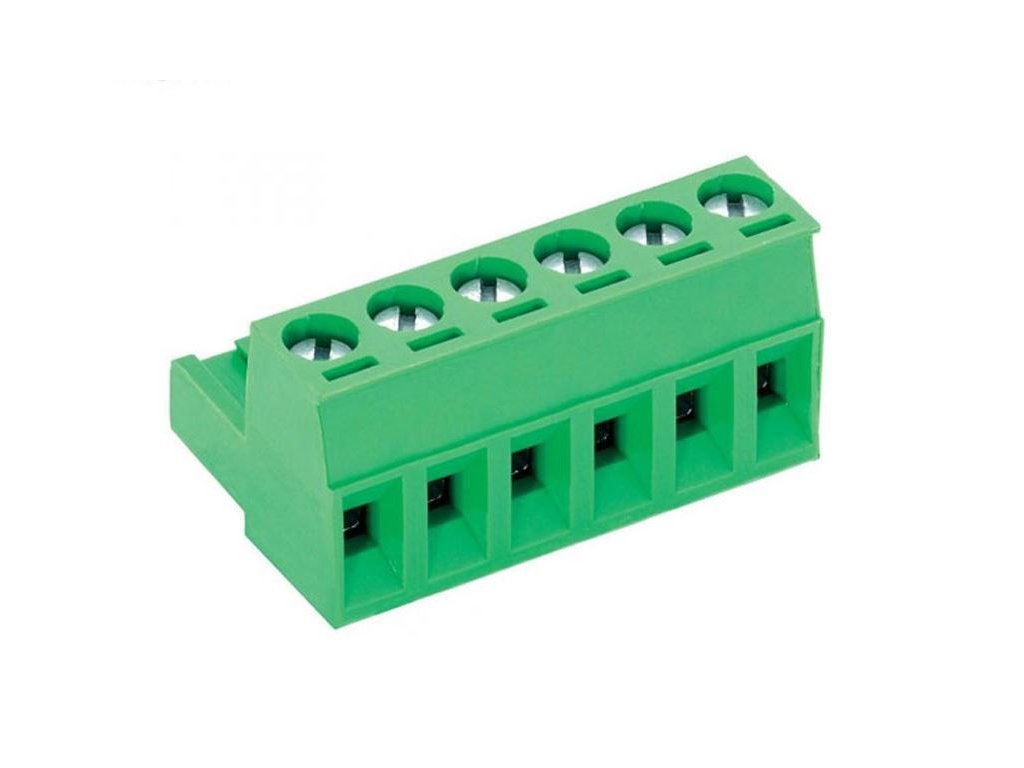

PHOENIX CONTACT 1757051 (MSTB 2,5/6-ST-5,08) je konektor desek plošných spojů ze systému COMBICON MSTB 2,5 určený pro šroubové připojení vodičů s tahovým pouzdrem. Provedení má 6 pólů v jedné řadě s roztečí 5,08 mm a je dimenzováno pro jmenovitý proud 12 A. Jmenovité napětí je 320 V (III/2) a pro další izolační kategorie jsou uvedeny i hodnoty 250 V (III/3) a 630 V (II/2). Konektor je určen pro jmenovitý průřez 2,5 mm² a podporuje vodiče v rozsahu 0,2 až 2,5 mm² (tuhé i ohebné), případně vodiče s dutinkami dle specifikace výrobce.
Montáž je bez aretace a zajištění je bez zajišťovacího prvku. Připojení vodič/deska je v přímém směru (0°) a délka odizolování je 7 mm. Utahovací moment šroubů je 0,5 až 0,6 Nm a typ pohonu hlavy šroubu je podélná štěrbina (L). Kontakty jsou z Cu slitiny s povrchem cín (5–7 µm) pro bod připojení i kontaktní oblast. Pouzdro je z PA v zelené barvě (6021), s CTI 600 a třídou hořlavosti UL 94 V0. Rozměry konektoru jsou 30,48 × 15 × 18,3 mm.
Přednosti
- 6 pólů v jedné řadě s roztečí 5,08 mm
- Šroubová svorka s tahovým pouzdrem, utahovací moment 0,5…0,6 Nm
- Jmenovitý proud 12 A a jmenovité napětí 320 V (III/2)
- Podpora vodičů 0,2…2,5 mm², délka odizolování 7 mm
- PA pouzdro, CTI 600 a hořlavost UL 94 V0
Využití
Konektor se používá pro připojení vodičů k deskám plošných spojů v rozvaděčových a strojních aplikacích, například pro signálové a napájecí rozvody, kde je požadována rozteč 5,08 mm a šroubové připojení vodičů.
Otázka: Jaký je jmenovitý proud a napětí konektoru?
Odpověď: Jmenovitý proud je 12 A a jmenovité napětí 320 V (III/2).
Otázka: Jaké průřezy vodičů lze připojit?
Odpověď: Tuhé i ohebné vodiče v rozsahu 0,2 až 2,5 mm²; délka odizolování je 7 mm.
