2-5174339-5 TE CONNECTIVITY
Detailní popis produktu

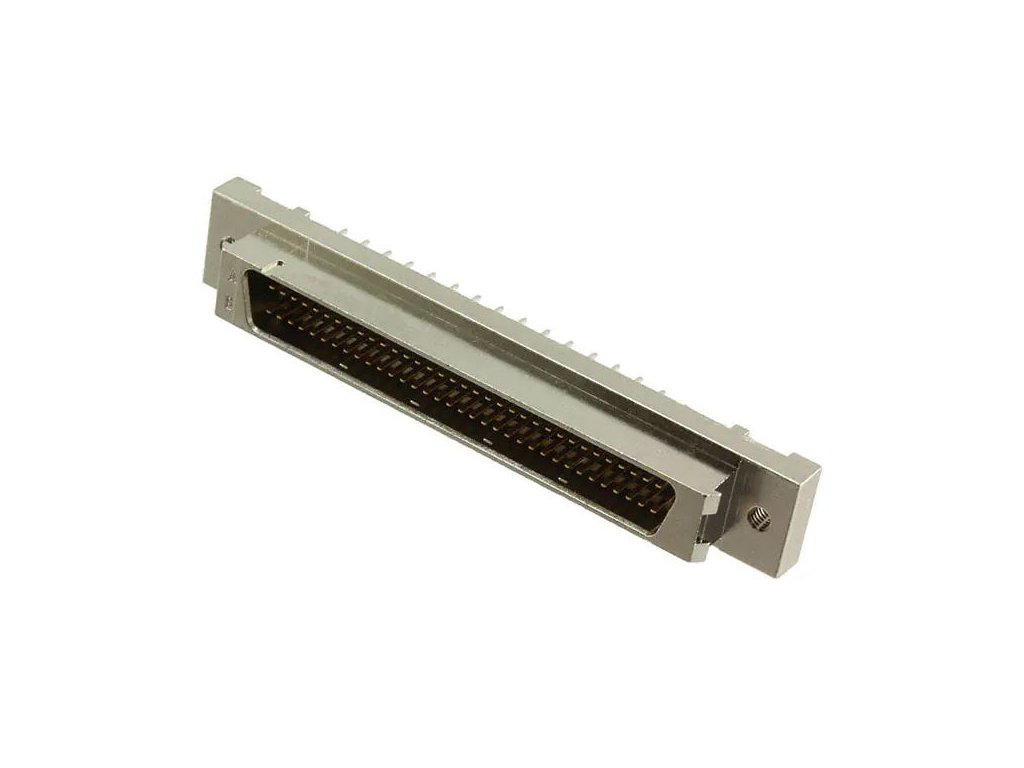

Konektor 2-5174339-5 je stíněná D-Sub zástrčka řady AMPLIMITE .050 pro montáž do desky (THT). Nabízí 68 pozic ve 2 řadách s roztečí 1,27 mm a vertikální orientací. Kovový kryt zajišťuje spolehlivé stínění, kontakty s povrchovou úpravou zlatem poskytují stabilní přechodový odpor a PBT těleso splňuje UL94 V-0.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Počet pozic / řad | 68 / 2 |
| Rozteč kontaktů | 1,27 mm (.05 in) |
| Rozteč mezi řadami | 2,54 mm (.1 in) |
| Montáž k PCB | THT – pájení do otvorů, vertikální |
| Délka pájecího vývodu | 3,1 mm (.122 in) |
| Tl./šířka vývodu | 0,40 / 0,45 mm |
| Materiál kontaktu | Fosforbronz |
| Povrch kontaktu (mating) | Au 30 µin (nad Ni) |
| Povrch na pájecí části | Sn nad Ni |
| Kryt / stínění | Zinek, povrch Ni/Cu, plný kovový plášť |
| Materiál pouzdra | PBT, černé |
| Zajištění k desce | Boardlock (s retenční funkcí) |
| Průměr montážního otvoru | 2,7 mm |
| Rozsah teplot | −55 … +105 °C |
| Hořlavost | UL 94V-0 |
| Balení | Tray, 70 ks |
Přednosti
- Vysoká hustota 68 pozic v rozteči 1,27 mm pro kompaktní PCB
- Plný kovový kryt a stínění pro nízké EMI
- Kontakty Au 30 µin pro stabilní nízký přechodový odpor
- Robustní boardlock pro mechanickou stabilitu při pájení
- PBT těleso s UL94 V-0 a široký teplotní rozsah
Využití
Určeno pro desky sítě/komunikace, průmyslové řídicí moduly a periferie, kde je požadováno kompaktní D-Sub rozhraní se stíněním a spolehlivým THT uchycením.
FAQ
Otázka: Je konektor vhodný pro THT pájení na vertikální montáž?
Odpověď: Ano, provedení je THT s vertikální orientací a retenčním boardlockem.
Otázka: Jaké je materiálové a povrchové provedení kontaktů?
Odpověď: Kontakty z fosforbronzu s povlakem Au 30 µin (mating) a Sn/Ni na pájecí části.
