2966100 PLC-BSC-60DC/21 PHOENIX CONTACT
Detailní popis produktu

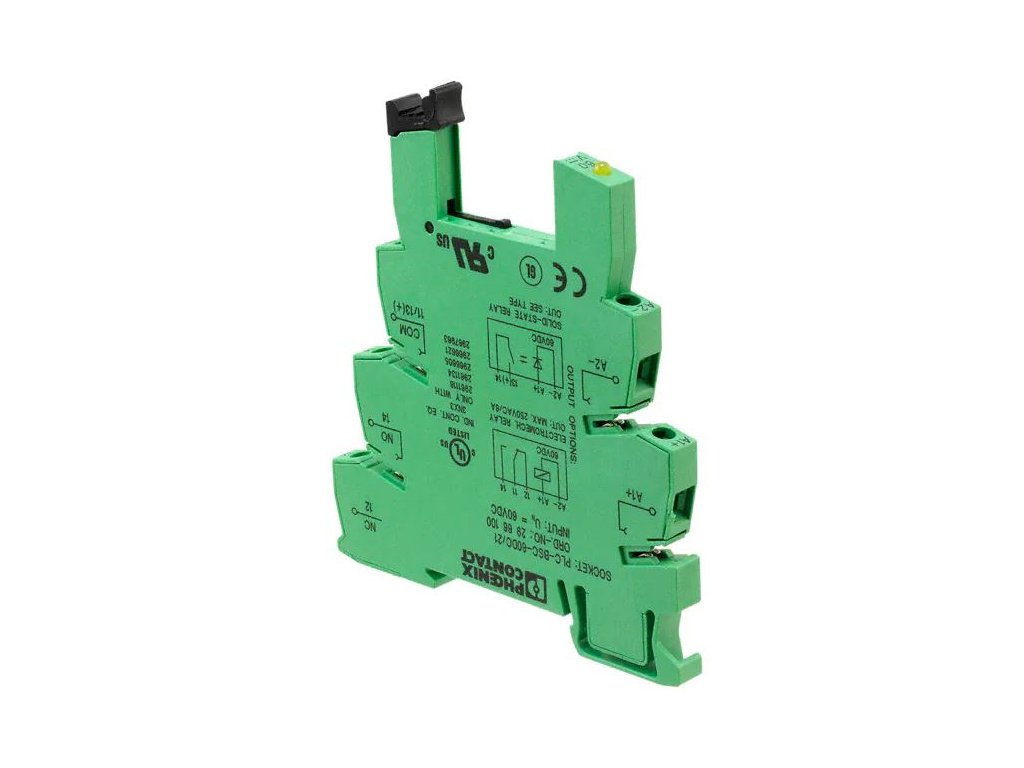

PHOENIX CONTACT PLC-BSC-60DC/21 (2966100) je patice pro relé ze systému PLC-INTERFACE určená pro montáž na nosnou lištu NS 35/7,5. Základna je dodávána bez osazeného relé nebo elektronického relé a slouží jako mechanická i elektrická platforma pro příslušné funkční moduly. Připojení vodičů je řešeno šroubovým připojením se závitem M3 a definovanou délkou odizolování 8 mm. Vstupní jmenovité napětí je 60 V DC a součástí je LED indikace stavu. Konstrukce je dimenzována pro použití v rozvaděčích, kde se uplatní úzké provedení o šířce 6,2 mm. Provozní teplota je uvedena v rozsahu −40 °C až +60 °C a pouzdro je v barvě šedá RAL 7042.
Technické údaje
Přednosti
- Úzká patice šířky 6,2 mm pro vysokou hustotu osazení na DIN liště.
- Šroubové připojení M3 s definovaným momentem utažení 0,6–0,8 Nm.
- Vstupní jmenovité napětí 60 V DC a ochranné spínání pomocí ochranné diody.
- LED indikace stavu pro diagnostiku v rozvaděči.
- Provozní teplota −40 °C až +60 °C a hořlavost pouzdra UL 94 V0.
Využití
Patice PLC-BSC-60DC/21 se používá jako základna pro rozhraní mezi výstupy PLC a spínanými obvody, typicky při modulární stavbě rozhraní v rozvaděčích. Vhodná je pro řazení více patic do řady bez odstupu, například pro signalizační a pomocné obvody strojů, technologických linek a rozvaděčových sestav.
FAQ
Otázka: Jaký je rozsah vodičů pro šroubové připojení?
Odpověď: Výrobce uvádí průřez vodiče 0,14 až 2,5 mm² (tuhý i ohebný) a rozsah AWG 26 až 14.
Otázka: Jaká je požadovaná délka odizolování a utahovací moment?
Odpověď: Délka odizolování je 8 mm a utahovací moment 0,6 až 0,8 Nm.
Otázka: Jaké jsou rozměry paticové základny?
Odpověď: Šířka je 6,2 mm, výška 80 mm a hloubka 94 mm.
