2SK2847

Detailní popis produktu

Toshiba 2SK2847 je N-kanálový výkonový MOSFET určený pro vysokorychlostní a vysokonapěťové spínací aplikace. Tranzistor podporuje maximální napětí drain-source 900 V a trvalý proud 8 A, proto je vhodný pro DC-DC měniče, spínané zdroje, chopper regulátory a motorové pohony.

Součástka využívá technologii Silicon N Channel MOS Type π-MOSIII a nabízí typický odpor RDS(on) 1,1 Ω při řízení hradla 10 V. Díky pulznímu proudu 24 A, nízkému svodovému proudu a rychlým spínacím časům se hodí pro výkonovou elektroniku, kde je důležitá účinnost, stabilita a spolehlivé řízení zátěže.

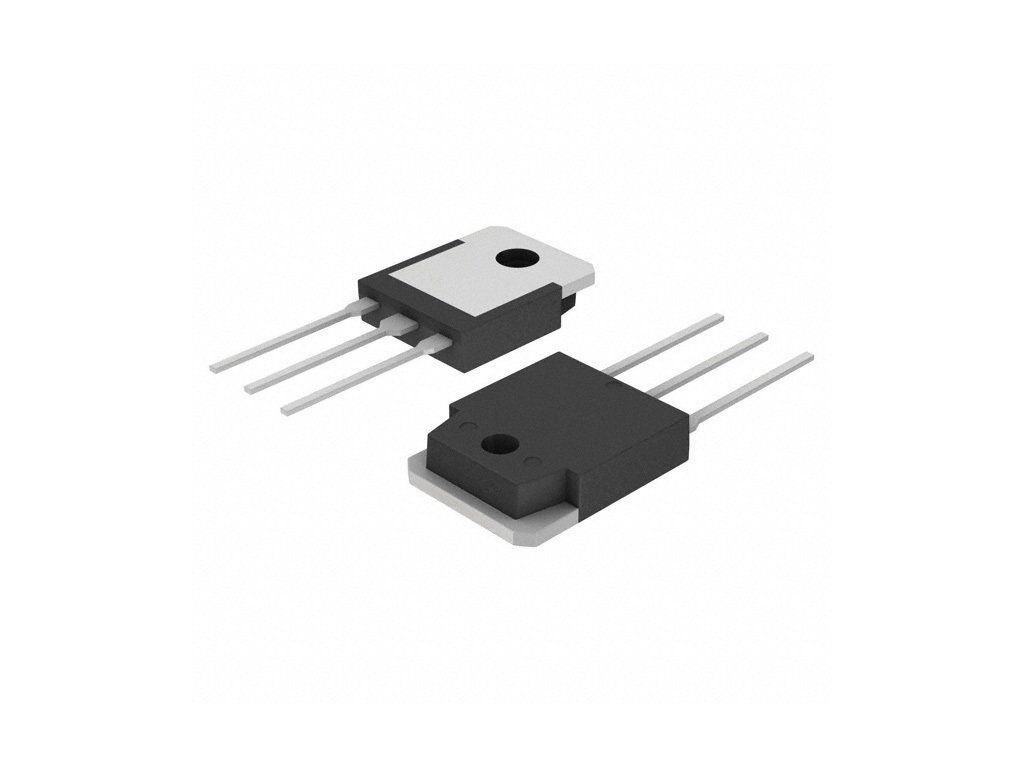

Pouzdro Toshiba 2-16F1B umožňuje montáž do výkonových aplikací s požadavkem na odvod tepla. Při návrhu je nutné zohlednit ztrátový výkon, tepelný odpor a maximální teplotu kanálu 150 °C. Tranzistor je elektrostaticky citlivý, proto vyžaduje správnou manipulaci v režimu ESD ochrany.

Technické údaje

Přednosti

• Vysoké závěrné napětí 900 V pro výkonové spínací obvody
• Trvalý proud 8 A a pulzní proud 24 A pro náročnější zátěže
• Typický odpor RDS(on) 1,1 Ω při řízení hradla 10 V
• Vhodný pro DC-DC měniče, spínané zdroje a motorové pohony
• Výkonové pouzdro Toshiba 2-16F1B pro montáž s chlazením
• Nízký svodový proud a rychlé spínací vlastnosti

Využití

MOSFET Toshiba 2SK2847 se používá ve výkonové elektronice, kde je nutné spínat vyšší napětí a proudy. Typické použití zahrnuje DC-DC měniče, chopper regulátory, spínané napájecí zdroje, motorové pohony a průmyslové řídicí obvody. Díky napětí 900 V je vhodný také pro aplikace s vyšším napěťovým namáháním.

FAQ

Otázka: Jaké maximální napětí podporuje MOSFET 2SK2847?
Odpověď: Maximální napětí drain-source je 900 V.

Otázka: Jaký je trvalý proud tranzistoru 2SK2847?
Odpověď: Trvalý drain proud je 8 A při dodržení tepelných podmínek.

Otázka: Pro jaké aplikace je 2SK2847 vhodný?
Odpověď: Pro DC-DC měniče, motorové pohony, spínané zdroje a chopper regulátory.
