3046249 UT4-HEDI Svorkovnice na DIN lištu PHOENIX CONTACT
Detailní popis produktu

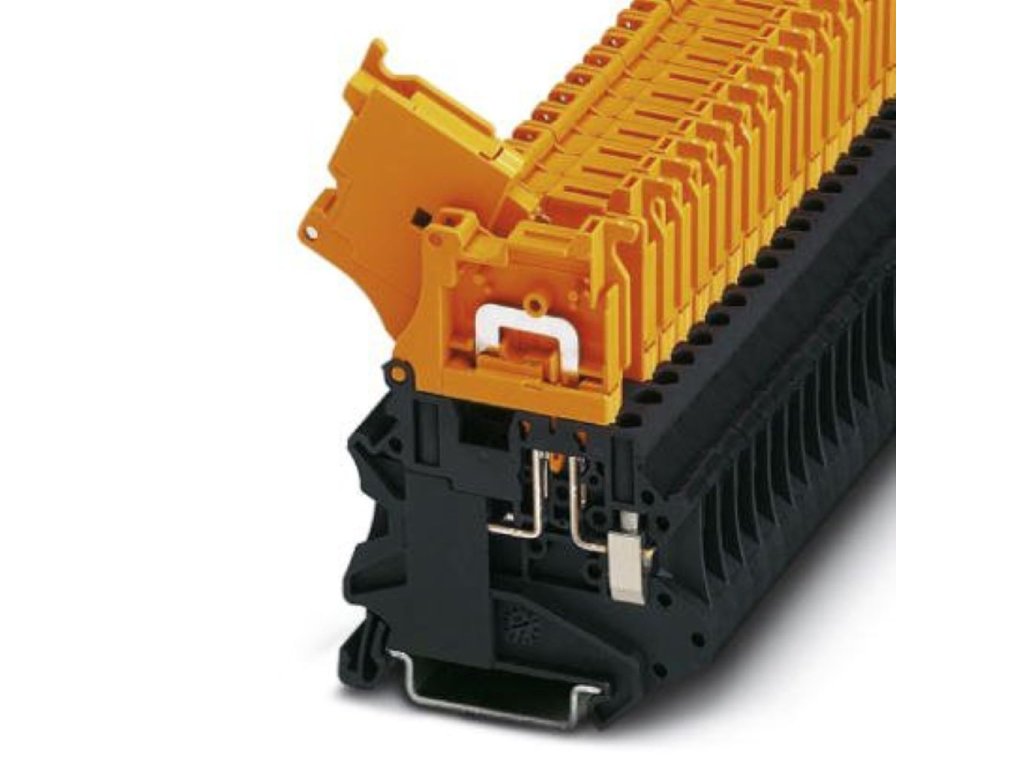

PHOENIX CONTACT UT 4-HEDI (3046249) je odpojovací svorkovnice na DIN lištu určená pro přerušování obvodu v rozvaděčových a strojních aplikacích. Svorkovnice používá šroubové připojení vodičů a je určena pro jmenovitý průřez 4 mm². V technických údajích je uvedeno jmenovité napětí 500 V a jmenovitý proud 20 A. Podporovaný rozsah vodičů je 0,14–6 mm² (AWG 26–10) a odizolování vodiče 9 mm. Šroub má závit M3 a utahovací moment 0,6 až 0,8 Nm. Pro montáž je určena na NS 35/7,5 nebo NS 35/15 a šířka svorky je 6,2 mm. Barevné provedení je černá/oranžová.
Technické údaje
Přednosti
- Odpojovací funkce páčkou pro servisní přerušení obvodu v rozvaděči.
- Jmenovité parametry 500 V a 20 A pro běžné silové a signálové rozvody.
- Šroubové připojení pro vodiče 0,14–6 mm² s definovaným momentem utažení.
- Montáž na NS 35/7,5 i NS 35/15 pro standardní DIN lišty.
- Šířka 6,2 mm pro kompaktní osazení svorkovnicového pole.
Využití
UT 4-HEDI se používá v rozvaděčích pro odpojování a testování jednotlivých obvodů, například při uvádění do provozu a při údržbě. Nasazuje se v instalacích strojů a technologických celků, kde je potřeba odpojit vodičový úsek bez demontáže vodičů a při zachování přehledného svorkovnicového pole.
FAQ
Otázka: Jaký rozsah vodičů lze do UT 4-HEDI připojit?
Odpověď: Výrobce uvádí rozsah vodičů 0,14 až 6 mm² (AWG 26 až 10).
Otázka: Na jakou DIN lištu je svorkovnice určena?
Odpověď: Montáž je určena pro NS 35/7,5 a NS 35/15.
Otázka: Jaký je požadovaný utahovací moment šroubu?
Odpověď: Pro šroub M3 je uveden utahovací moment 0,6 až 0,8 Nm.
