4011 SMD - CD4011BPW Texas Instruments
Detailní popis produktu

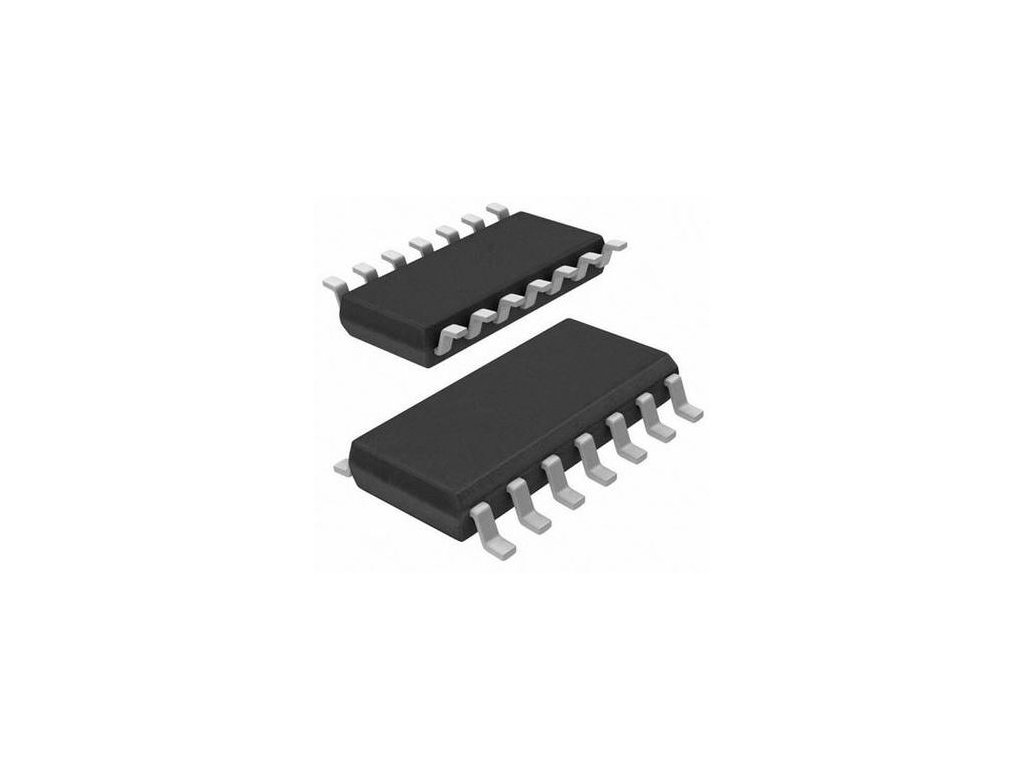

CD4011BPW od Texas Instruments je CMOS integrovaný obvod se čtyřmi nezávislými 2vstupovými NAND hradly (4 kanály) pro obecnou pomocnou logiku. Varianta BPW je osazena v pouzdře TSSOP-14 (PW) a je určená pro SMD montáž. Obvod pracuje v širokém rozsahu napájecího napětí 3–18 V a díky buffered vstupům a výstupům je vhodný pro propojení logických signálů v řídicích deskách. Pro časování logiky lze vycházet z typické doby šíření 60 ns při VDD = 10 V a kapacitní zátěži CL = 50 pF. Maximální vstupní proud je uveden 1 µA při 18 V v celém teplotním rozsahu, což podporuje návrh s vysokou vstupní impedancí. Provozní teplotní rozsah je −55 až +125 °C. V datasheetu je zároveň uvedeno, že CD4011BPW je „obsolete“ a jako přímá náhrada se uvádí CD4011BPWR.
Technické údaje
Přednosti
- 4 nezávislá 2vstupová NAND hradla v jednom pouzdře TSSOP-14.
- Široký rozsah napájení 3–18 V pro různé logické úrovně v systému.
- Buffered vstupy a výstupy pro stabilní propojení logických signálů.
- Typická doba šíření 60 ns při VDD = 10 V a CL = 50 pF pro běžné časování.
- Specifikovaný teplotní rozsah −55 až +125 °C pro průmyslové aplikace.
Využití
CD4011BPW se používá jako pomocná logika v řídicích jednotkách, rozhraních signálů, jednoduchých blokovacích a povolovacích funkcích a ve vstupních/ výstupních logických kombinacích. V automatizaci se uplatní například při tvorbě logiky pro signály z čidel, pro podmíněné spínání výstupů a pro jednoduché logické vazby v rozvaděčových modulech.
FAQ
Otázka: Jaké napájecí napětí je pro CD4011BPW specifikováno?
Odpověď: Pro zařízení je uveden rozsah napájecího napětí 3–18 V.
Otázka: V jakém pouzdře je varianta CD4011BPW dodávána?
Odpověď: CD4011BPW je v pouzdře TSSOP (PW) se 14 vývody.
Otázka: Je CD4011BPW stále aktivní pro nové návrhy?
Odpověď: U CD4011BPW je uveden stav „obsolete“ a jako náhrada se uvádí CD4011BPWR.
