WAGO 733-112 12pólový zásuvný konektor CAGE CLAMP

145,20 Kč 120 Kč bez DPH Měrná cena:
Skladem (>5 ks)

WAGO 733-112 je 12pólový zásuvný konektor (samice) řady MCS MICRO pro připojení vodičů. Nabízí pružinové svorky CAGE CLAMP®, rozteč 2,5 mm a ochranu proti nesprávnému zasunutí. Umožňuje připojit pevné i ohebné vodiče 0,08–0,5 mm² a spojit je s odpovídajícím kolíkovým protikusem.

Obrázek je ilustrační, skutečné provedení produktu se může v detailech lišit.

Detailní informace

Detailní popis produktu

WAGO 733-112 je kompaktní 12pólový zásuvný konektor řady MCS MICRO pro připojení vodičů k odpovídající kolíkové části. Zásuvný konektor (samice) s roztečí 2,5 mm umožňuje rozebíratelné elektrické propojení bez šroubového připojení vodičů.

Hlavní vlastnosti

  • 12 samostatných připojovacích míst a potenciálů v jednom kompaktním konektoru.
  • Pružinové svorky CAGE CLAMP® pro pevné a ohebné vodiče do 0,5 mm².
  • Ochrana proti chybnému zasunutí, možnost kódování a ochrana proti pootočení.
  • Světle šedé izolační těleso z polyamidu PA66 a cínované kontakty.

Připojení vodičů a protikusy

Pro připojení vodiče se otevře pružinová svorka vhodným ovládacím nástrojem. Použít lze pevné i ohebné vodiče s průřezem 0,08–0,5 mm²; pro ohebné vodiče s dutinkou platí průřez 0,25–0,34 mm². Délka odizolování je 5–6 mm. Samotný konektor 733-112 se nepájí do desky plošných spojů.

Jako odpovídající 12pólové protikusy lze použít například kabelový kolíkový konektor WAGO 733-212 nebo kolíkové THT lišty WAGO 733-342 (přímá) a 733-372 (úhlová). Připojení či rozpojení konektorů pod napětím nebo při zatížení není přípustné.

Elektrické hodnoty a podmínky použití

Jmenovitý proud podle IEC činí 6 A. Přípustné jmenovité napětí závisí na kategorii přepětí a stupni znečištění: 100 V (III/3), 160 V (III/2) nebo 320 V (II/2). Ve všech třech případech je jmenovité impulzní výdržné napětí 2,5 kV. Pro skupinu použití B podle UL 1059 a CSA platí odděleně 150 V / 4 A.

Technické parametry

Typ výrobku Zásuvný konektor (samice) pro připojení vodičů
Produktová řada MCS MICRO, řada 733
Počet pólů 12
Počet úrovní 1
Připojovací místa / potenciály 12 / 12
Rozteč pólů 2,5 mm
Technologie připojení CAGE CLAMP® (pružinové svorky)
Ovládání svorek Ovládacím nástrojem, rovnoběžně nebo kolmo ke směru zavádění vodiče
Pevné vodiče 0,08–0,5 mm² (AWG 28–20)
Ohebné vodiče 0,08–0,5 mm² (AWG 28–20)
Ohebné vodiče s dutinkou 0,25–0,34 mm²; s izolovanou i neizolovanou dutinkou
Délka odizolování 5–6 mm
Směr zavádění vodiče vůči směru spojení 0°
Jmenovitý proud podle IEC 6 A (pro všechny níže uvedené podmínky IEC)
Jmenovité napětí IEC – III/3 100 V (kategorie přepětí III, stupeň znečištění 3)
Jmenovité napětí IEC – III/2 160 V (kategorie přepětí III, stupeň znečištění 2)
Jmenovité napětí IEC – II/2 320 V (kategorie přepětí II, stupeň znečištění 2)
Jmenovité impulzní výdržné napětí IEC 2,5 kV (u uvedených podmínek IEC)
Hodnoty UL 1059 – skupina B 150 V / 4 A
Hodnoty CSA – skupina B 150 V / 4 A
Typ zásuvného kontaktu Zásuvka (samice)
Ochrana proti chybnému spojení Ano, ochrana proti záměně
Možnost kódování Ano, variabilní kódování
Ochrana proti pootočení Ano
Konstrukční provedení Kabelová zásuvná část; nepájí se přímo do DPS
Kompatibilní protikusy 733-212 (vodičový konektor); 733-342 (přímá THT kolíková lišta); 733-372 (úhlová THT kolíková lišta)
Barva Světle šedá
Materiál izolačního tělesa Polyamid PA66
Hořlavost materiálu UL 94 V-0
Materiál a povrch kontaktů Slitina mědi, cínovaný povrch
Materiál svorkovací pružiny Chromniklová pružinová ocel (CrNi)

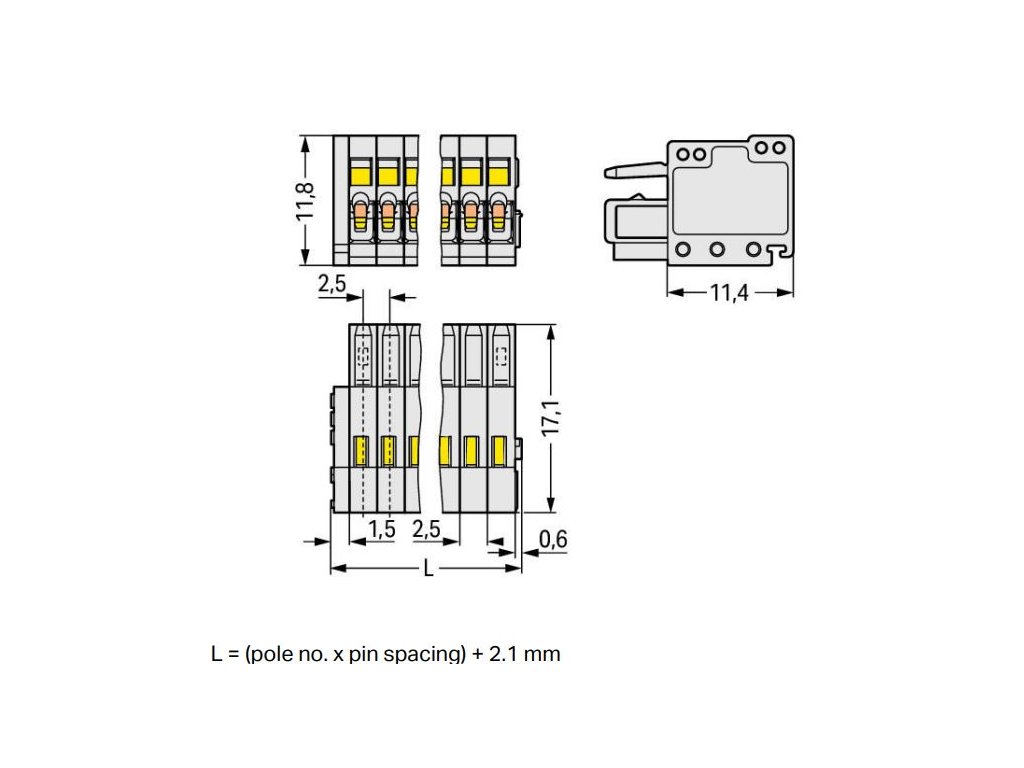

Rozměry (Š × V × H) 32,1 × 11,8 × 17,1 mm
Hmotnost 5,2 g
Mezní teplotní rozsah −60 až +100 °C
Teplota při zpracování −35 až +60 °C
Schválení CCA EN 61984 (2169534.01); CCA IEC 61984 (NL-31141); UL 1977 (E45171); CSA C22.2 (1465035)
RoHS Vyhovuje, bez výjimky
GTIN / EAN výrobce 4044918294348

Časté dotazy

Je WAGO 733-112 konektor pro přímé pájení do DPS?

Ne. Jde o zásuvný konektor (samice), do kterého se připojují vodiče. Pro spojení s deskou plošných spojů se používá odpovídající kolíkový protikus, například přímý 733-342 nebo úhlový 733-372.

Jaké vodiče lze do 733-112 připojit?

Pevné i ohebné vodiče 0,08–0,5 mm² (AWG 28–20). U ohebných vodičů s izolovanou i neizolovanou dutinkou je přípustný průřez 0,25–0,34 mm². Vodič odizolujte v délce 5–6 mm a svorku ovládejte vhodným nástrojem.

Může se konektor používat při napětí 320 V?

Ano, ale pouze za podmínek IEC pro kategorii přepětí II a stupeň znečištění 2. Pro kategorii III platí 160 V při stupni znečištění 2 a 100 V při stupni 3. Hodnoty podle UL 1059 a CSA pro skupinu B jsou 150 V / 4 A.

Je možné konektor rozpojit pod napětím?

Ne. Tento zásuvný systém není určen ke spojování ani rozpojování pod napětím nebo při zatížení. Před rozpojením je nutné obvod bezpečně odpojit.
