770-934 WAGO
Detailní popis produktu

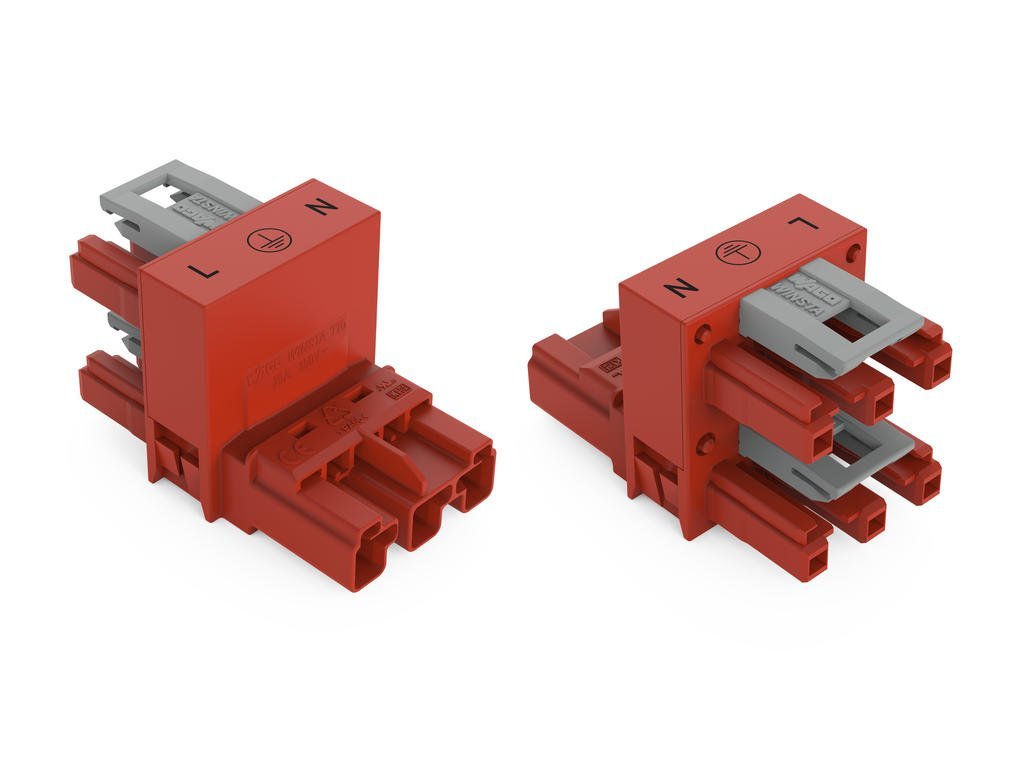

WAGO 770-934 je 3-pólový h-distribution konektor ze série 770 určený pro kabelové montáže. Umožňuje rozdělit jeden vstup na dva výstupy, všechny výstupy jsou umístěny na jedné straně. Konstrukce zahrnuje uzamykatelné páčky pro bezpečné spojení a kódování typu P, které zabrání nesprávnému zasunutí. Kontakty jsou navrženy pro proud až 25 A a jmenovité napětí 250 V (při IEC). Konektor je vyráběn z plastového izolantu (PA 66) s kontakty z mědi nebo slitiny mědi, povrchově upravenými.
Rozměry konektoru jsou 30 mm šířka × 32,7 mm výška × 51 mm hloubka. Pinová rozteč je 10 mm. Společně s ostatními komponenty systému řady 770 umožňuje modulární a flexibilní zapojení v instalačních aplikacích. Konektor je určen k montáži kabel–kabel nebo kabel–zásuvka a je vhodný pro rozvody osvětlení, rozvodů napájení nebo ovládacích systémů.
Přednosti
- Umožňuje rozbočit jeden vstup na dva výstupy, čímž šetří prostor a zjednodušuje kabelové rozvody.
- Jmenovitý proud 25 A a napětí 250 V vhodné pro osvětlení a napájení domácích či komerčních instalací.
- Konstrukce s uzamykatelnými páčkami brání neúmyslnému rozpojení.
- Malé rozměry (30 × 32,7 × 51 mm) a 3-pólová konfigurace umožňují použití v kompaktních rozvaděčích nebo instalačních kanálech.
- Materiál PA 66 a provedení podle norem pro průmyslové a instalační aplikace.
Využití
WAGO 770-934 nachází uplatnění v instalačních elektrických rozvodech pro budovy, osvětlení, rozvody napájení a modulární rozvaděče. Je vhodný pro rozbočení kabeláže v obytných, komerčních i průmyslových instalacích. Díky jednoduché montáži a zamykatelnosti je ideální pro použití tam, kde je třeba flexibilní a bezpečné připojení vodičů.
FAQ
Otázka: Kolik pólů má konektor WAGO 770-934?
Odpověď: Konektor má 3 póly. :contentReference[oaicite:2]{index=2}
Otázka: Jaký je maximální proud a napětí pro 770-934?
Odpověď: Jmenovitý proud je 25 A při 250 V AC podle IEC; podle certifikace UL 1977 až 600 V (factory wiring only). :contentReference[oaicite:3]{index=3}
