BIM-UNT-AP6X 4685720 Turck
Detailní popis produktu

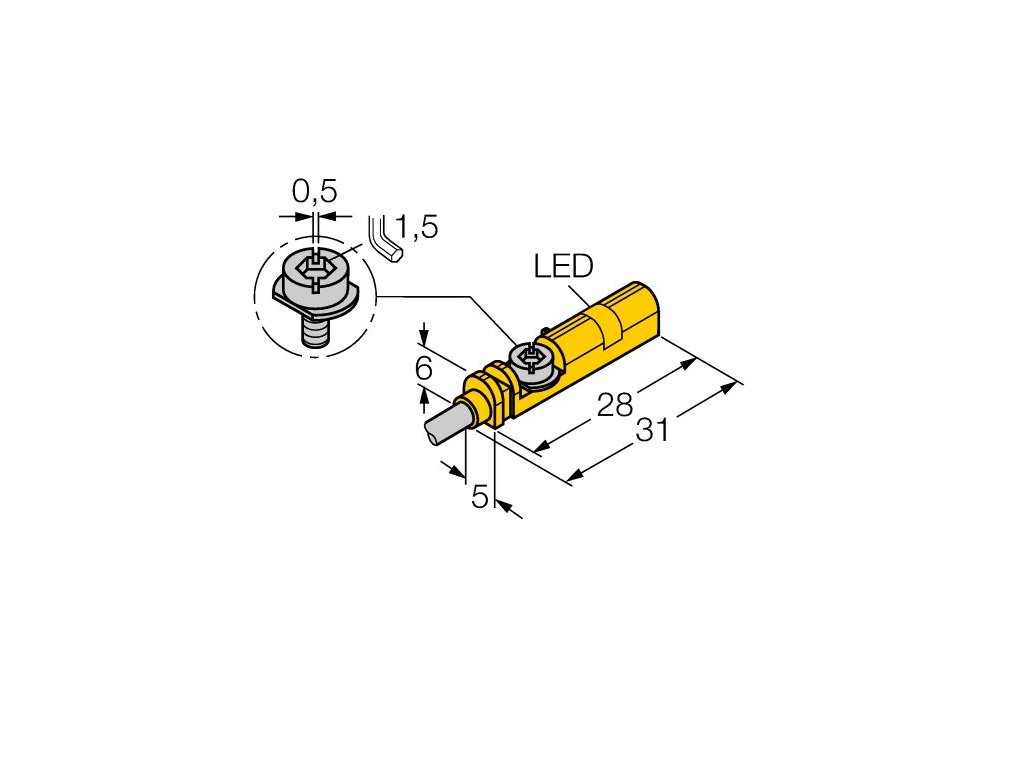

Magnetický senzor Turck BIM-UNT-AP6X (ID 4685720) je určen pro snímání polohy pístu v pneumatických válcích, zejména ve válcích s T drážkou. Senzor využívá magnetorezistivní princip a reaguje na permanentní magnet umístěný na pístu, přičemž magnetické pole je spolehlivě detekováno i přes hliníkovou stěnu válce. Elektrická část je navržena jako třívodičový DC obvod s napájením 10…30 VDC, spínacím PNP výstupem a frekvencí spínání až 1 kHz, takže je vhodný i pro rychlejší pohyby. Kvádrové pouzdro typu UNT s rozměry 28 × 5 × 6 mm je z plastu PP a umožňuje zasunutí senzoru do drážky z horní strany s následným zajištěním patentovaným křídlovým šroubem. Připojení je realizováno kabelem Ø 3 mm z PUR v délce 2 m s vodiči 3 × 0,14 mm², který je vhodný i pro energetické řetězy. Senzor dosahuje stupně krytí IP68, odolává vibracím a rázům dle specifikace datasheetu a má výpočtovou střední dobu do poruchy MTTF 2283 let při 40 °C.
Technické údaje
Přednosti
- Speciálně navrženo pro pneumatické válce s T drážkou, volitelné příslušenství pro další typy válců.
- Magnetorezistivní princip umožňuje spolehlivou detekci pístu přes hliníkovou stěnu válce.
- 3vodičové připojení 10…30 VDC s PNP NO výstupem a frekvencí spínání 1 kHz pro rychlé aplikace.
- Robustní plastové pouzdro PP s krytím IP68, odolnost proti vibracím a rázům pro průmyslové prostředí.
- Kabel PUR Ø 3 mm, 2 m, vhodný i pro použití v energetických řetězech, včetně kabelclipu pro vedení kabelu.
Využití
Senzor BIM-UNT-AP6X slouží k detekci polohy pístu v pneumatických válcích v automatizačních a manipulačních aplikacích. Používá se pro monitorování koncových poloh, mezilehlých poloh nebo bezpečnostních mezí v pneumatických pohonech. Díky kompaktním rozměrům, jednoduché montáži do T drážky a vysokému krytí je vhodný do rozvaděčů, na stroje i do decentralizovaných montážních a balicích linek.
FAQ
Otázka: Jaké napájecí napětí a výstupní typ má BIM-UNT-AP6X?
Odpověď: Senzor je napájen napětím 10…30 VDC, má třívodičové DC připojení a spínací PNP výstup (NO) s frekvencí spínání 1 kHz.
Otázka: Pro jaké typy válců je BIM-UNT-AP6X vhodný?
Odpověď: Primárně je určen pro válce s T drážkou, s použitím vhodných úchytek však lze senzor montovat i na válce s táhlem, kruhové válce nebo válce s rybinovou drážkou.
