CGA3E2X8R1H472KT0Y9H
Detailní popis produktu
Detailní popis

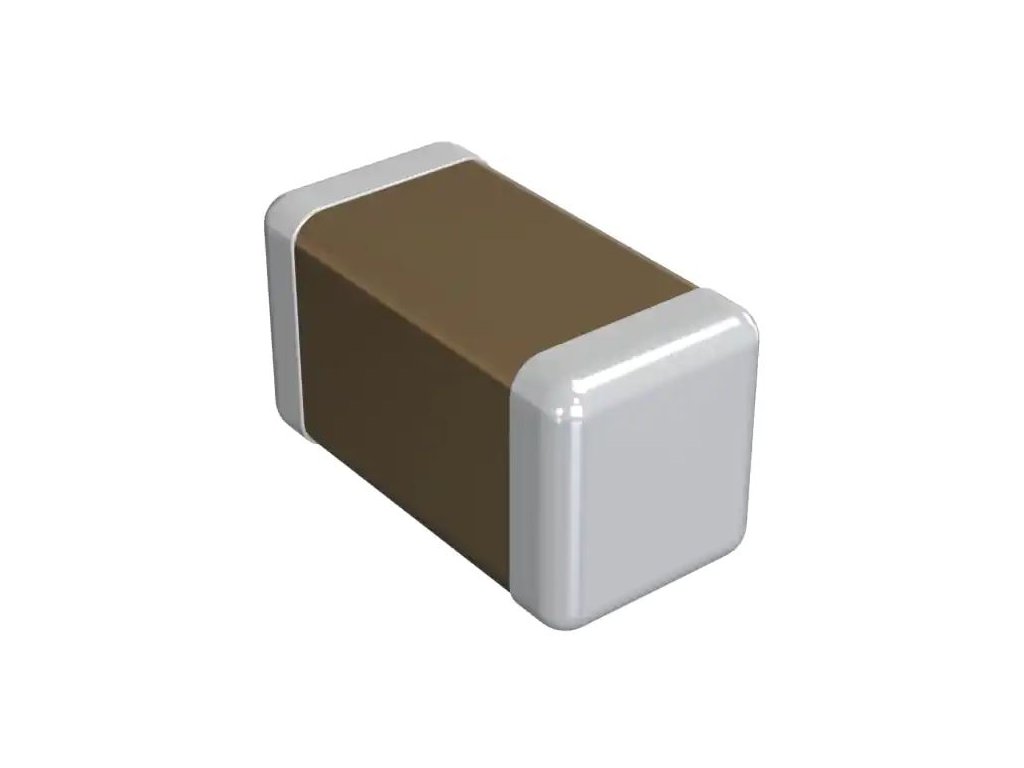

Keramický SMD kondenzátor TDK CGA3E2X8R1H472KT0Y9H patří do série CGA3, která nabízí vysokou spolehlivost pro průmyslové a automobilové aplikace. Jednotka je určena pro povrchovou montáž v pouzdru 0603 (typické rozměry 1,6 × 0,8 mm) a poskytuje kapacitu 4,7 nF při jmenovitém napětí 50 V. Dílektrikum X8R zaručuje stabilitu v rozsahu teplot −55 °C až +150 °C a řada splňuje standard AEC-Q200 pro automobilový průmysl.
Technické údaje
| Parametr | Hodnota |
| Výrobce | TDK Corporation |
| Model | CGA3E2X8R1H472KT0Y9H |
| Typ součástky | Multilayer Ceramic Chip Capacitor (MLCC) |
| Pouzdro | 0603 (1,6 × 0,8 mm) – série CGA3 |
| Kapacita | 4,7 nF |
| Jmenovité napětí | 50 V DC |
| Charakteristika dielektrika | X8R (-55 °C až +150 °C) |
| Tolerance | ±10 % (K) |
| Automobilová norma | AEC-Q200 kompatibilní |
Přednosti
- Malé SMD pouzdro 0603 umožňuje úspornou montáž ve vysoké hustotě plošných spojů
- Charakteristika X8R umožňuje provoz v širokém teplotním rozsahu (-55 °C až +150 °C)
- Jmenovité napětí 50 V umožňuje použití ve středních výkonových aplikacích
- Automobilová kvalita (AEC-Q200) zaručuje vysokou spolehlivost v náročném prostředí
- Kapacita 4,7 nF je vhodná pro filtrace, odrušování a decoupling v řídicích obvodech
Využití
Tento kondenzátor je vhodný pro použití v průmyslové automatizaci, v automobilových modulech, jako je decoupling napájení, filtrace vysokofrekvenčního rušení nebo v obvodech s vysokou spolehlivostí. Díky malé velikosti pouzdra 0603 lze komponentu využít i v kompaktních řídicích jednotkách s vysokou hustotou montáže.
FAQ
Otázka: Je CGA3E2X8R1H472KT0Y9H vhodný pro automobilové aplikace?
Odpověď: Ano, řada CGA3 od TDK je vyráběna v souladu s normou AEC-Q200 a dielektrikum X8R umožňuje provoz až do +150 °C.
Otázka: Jaká je velikost tohoto komponentu a jak to ovlivňuje montáž?
Odpověď: Komponent je v pouzdru 0603 (cca 1,6 mm × 0,8 mm). To umožňuje vysokou hustotu montáže a vhodnost pro moderní automatizační a řídicí desky plošných spojů.
Více produktů od značky TDK najdete zde.
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
