CQ2WB12-5D SMC
Detailní popis produktu

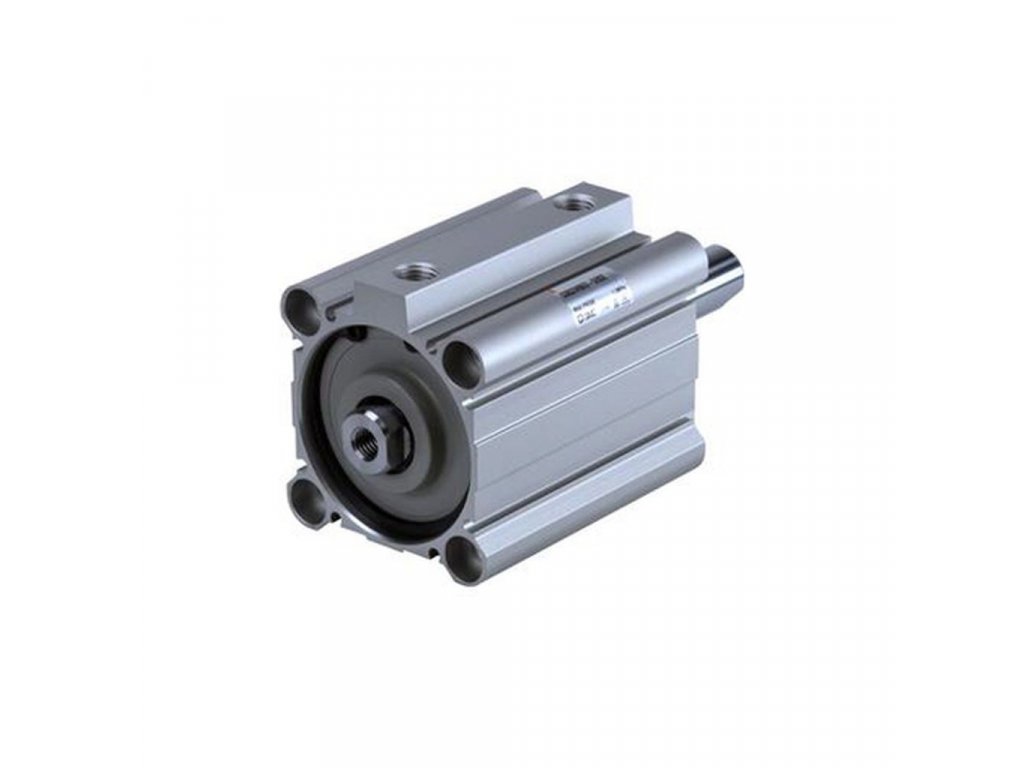

SMC CQ2WB12-5D je kompaktní pneumatický válec řady CQ2W (CQ2-Z) v provedení dvojčinný s dvojitou pístnicí. Konstrukce je určená pro montáž do strojů a rozvaděčových pneumatických celků, kde je důležitá krátká zástavbová délka. Tato konfigurace odpovídá vrtání Ø12 mm a zdvihu 5 mm. Připojení je řešeno portovým závitem typu M (pro vrtání 12 až 25 mm) a provedení zahrnuje vestavěný magnet (D) pro použití s auto spínači. V řadě CQ2 je zároveň uvedena možnost montáže malých snímačů na čtyřech plochách tělesa podle instalačních podmínek.
Konfigurace „B“ odpovídá standardnímu uchycení přes průchozí montážní otvory. Válec je vhodný pro aplikace s požadavkem na symetrické vedení díky dvojité pístnici, například pro jemné polohování, upínání nebo opakované krátké zdvihy. Volba magnetu umožňuje snímání polohy pístu pomocí kompatibilních spínačů, přičemž konkrétní typ spínače a kabeláže se volí dle potřeb instalace.
Přednosti
- Kompaktní provedení řady CQ2W (CQ2-Z) pro omezený instalační prostor
- Dvojčinná funkce a dvojitá pístnice pro stabilní vedení
- Konfigurace Ø12 mm se zdvihem 5 mm pro krátké opakované pohyby
- Portový závit typu M pro vrtání 12 až 25 mm
- Vestavěný magnet D pro použití s auto spínači
Využití
Válec se používá pro krátké zdvihy v automatizačních sestavách, například pro upínání, přítlaky, vyhazování dílů nebo pomocné pohyby na montážních a balicích linkách. Díky dvojité pístnici je vhodný i tam, kde je požadována vyšší stabilita vedení pohybu.
Otázka: Co znamená „B“ v označení CQ2WB12-5D?
Odpověď: Jde o standardní uchycení přes průchozí montážní otvory (through hole).
Otázka: K čemu slouží „D“ na konci označení?
Odpověď: Označuje vestavěný magnet pro použití s auto spínači.
