Taiwan Semiconductor GPA1607 – výkonová usměrňovací dioda
Detailní popis produktu
Taiwan Semiconductor GPA1607 je výkonová usměrňovací dioda řady GPA1601–GPA1607. V této řadě nabízí nejvyšší opakované špičkové závěrné napětí – 1 000 V – a kombinuje vysokou proudovou zatížitelnost s nízkým propustným napětím a odolností vůči krátkodobým proudovým špičkám.
Technické parametry
| Typ součástky | Samostatná výkonová usměrňovací dioda |
|---|---|
| Max. opakované špičkové závěrné napětí VRRM | 1 000 V |
| Max. efektivní závěrné napětí VRMS | 700 V |
| Max. blokovací napětí DC VDC | 1 000 V |
| Střední usměrněný proud IAV | 16 A při TC = 100 °C; jednofázové jednocestné usměrnění, 60 Hz, odporová nebo indukční zátěž. Pro kapacitní zátěž snížit proud o 20 %. |
| Krátkodobý nárazový proud IFSM | 250 A; pro jedinou sinusovou půlvlnu 8,3 ms při jmenovité zátěži. |
| Max. propustné napětí VF | 1,1 V při IF = 16 A |
| Max. závěrný proud IR při TA = 25 °C | 10 µA při jmenovitém blokovacím napětí DC |
| Max. závěrný proud IR při TA = 125 °C | 250 µA při jmenovitém blokovacím napětí DC |
| Kapacita přechodu CJ (typická) | 100 pF při 1 MHz a závěrném napětí 4 V DC |
| Tepelný odpor přechod–pouzdro RθJC (typický) | 2,0 °C/W; při referenčním uchycení na PCB s hliníkovou deskou 3 × 5 × 0,25 palce |
| Provozní teplota přechodu TJ | −65 až +150 °C |
| Skladovací teplota TSTG | −65 až +150 °C |

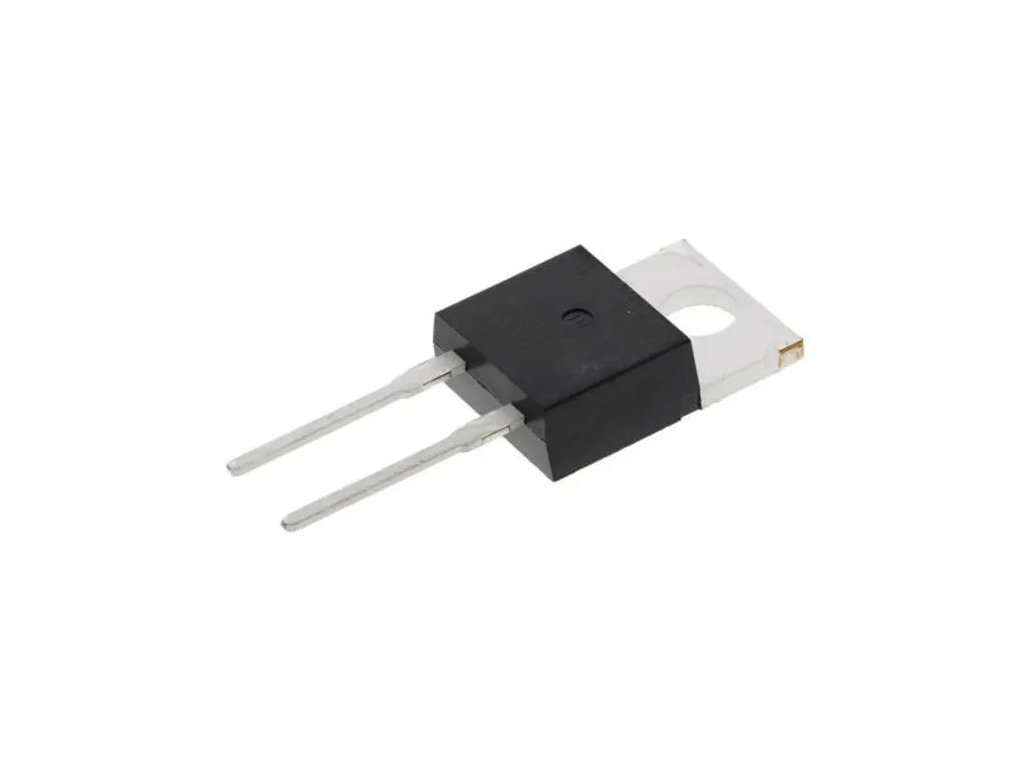

| Pouzdro | TO-220AC |
| Počet vývodů | 2 |
Časté otázky
Co znamená údaj 1 000 V?
Jde o maximální opakované špičkové závěrné napětí VRRM. Pro efektivní závěrné napětí VRMS platí mez 700 V a pro blokovací napětí DC VDC mez 1 000 V. Tyto hodnoty označují různé elektrické veličiny.
Kdy platí proud 16 A?
Střední usměrněný proud 16 A platí při teplotě pouzdra TC = 100 °C při jednofázovém jednocestném usměrnění 60 Hz s odporovou nebo indukční zátěží. U kapacitní zátěže je nutné proudové zatížení snížit o 20 %.
Může diodou trvale protékat 250 A?
Ne. Proud 250 A platí pouze pro jedinou sinusovou půlvlnu dlouhou 8,3 ms při jmenovité zátěži. Není to hodnota pro trvalý ani opakovaný provoz.
Je GPA1607 jedna dioda, nebo dvojitý diodový modul?
Jde o jednu výkonovou usměrňovací diodu v pouzdře TO-220AC se dvěma vývody. Nejde o dvojici diod se společnou anodou nebo katodou.
