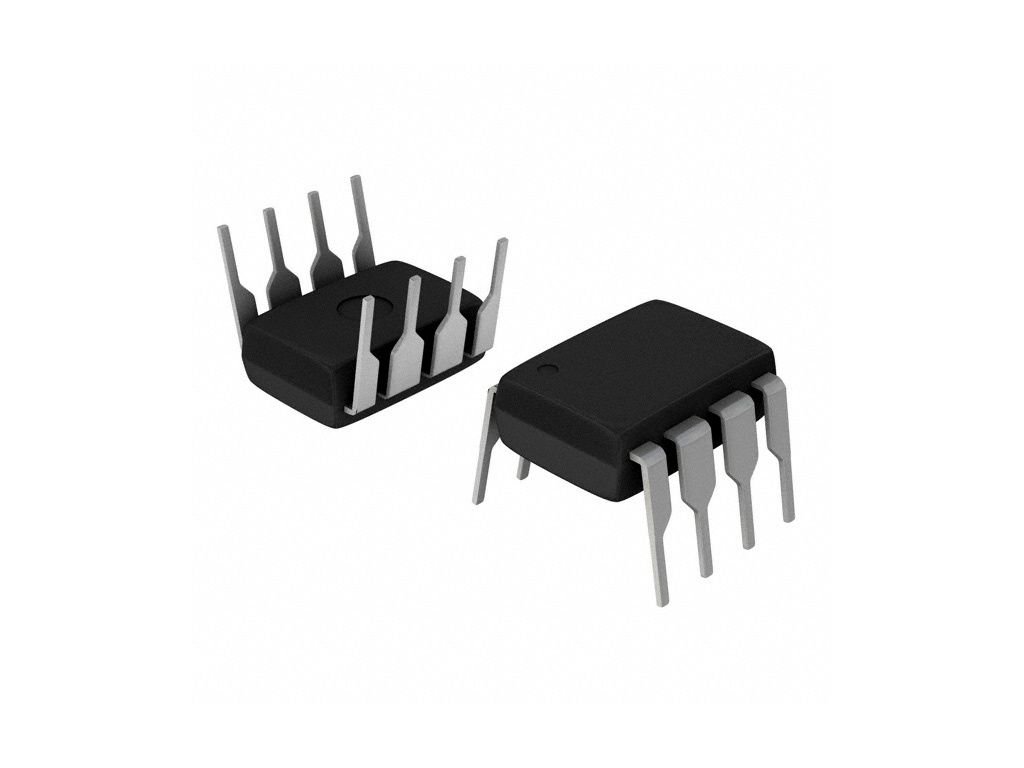

HCPL-2200-000E BROADCOM (AVAGO)
Detailní popis produktu

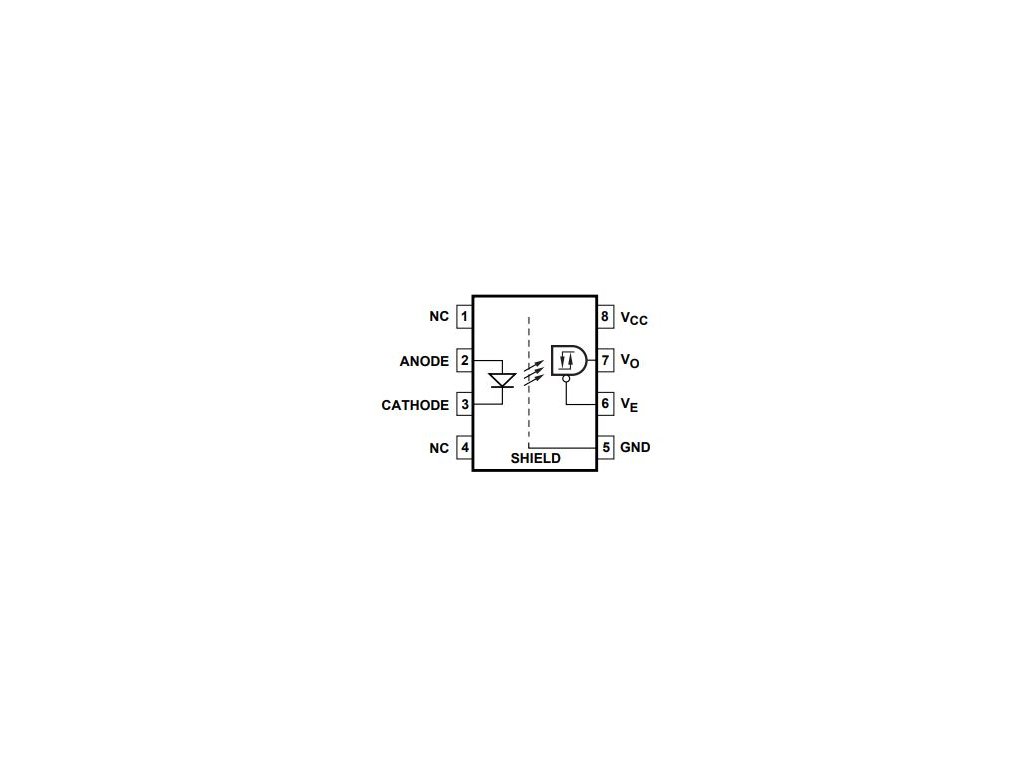

Broadcom HCPL-2200-000E je low input current logic gate optočlen navržený pro galvanické oddělení rychlých logických signálů v průmyslových a systémových aplikacích. Uvnitř kombinuje GaAsP LED a integrovaný fotodetektor s vysokým ziskem, který obsahuje třístavový výstupní stupeň a vstupní hysterézi. Třístavový výstup eliminuje nutnost externího pull-up rezistoru a umožňuje přímé buzení datových sběrnic, zatímco hysteréze zvyšuje odolnost proti šumu a eliminuje chvění výstupního signálu. Zaručený rozsah napájecího napětí je 4,5 až 20 V, což zajišťuje kompatibilitu s TTL, LSTTL i CMOS logikou a zároveň snižuje spotřebu energie ve srovnání s jinými vysokorychlostními optočleny. Typická prodleva šíření logického signálu je přibližně 160 ns, přičemž garantovaná datová rychlost dosahuje 2,5 Mbd v celém běžném teplotním rozsahu. Konstrukce optočlenu spolu se schváleními UL a CSA poskytuje izolační pevnost 3750 Vrms po dobu 1 minuty podle UL 1577.
Technické údaje
Přednosti
- Nízký vstupní proud od 1,6 mA umožňuje přímé buzení z TTL, LSTTL i CMOS logiky.
- Třístavový výstup s hysterézí eliminuje potřebu pull-up rezistoru a omezuje chvění signálu.
- Datová rychlost 2,5 Mbd a krátká prodleva šíření vhodná pro rychlé logické rozhraní.
- Široké napájecí napětí 4,5–20 V a provozní teplota až do +85 °C.
- Izolační pevnost 3750 Vrms dle UL 1577 vhodná pro oddělení silové a řídicí části systému.
Využití
Optočlen HCPL-2200-000E se používá pro galvanické oddělení vysokorychlostních logických signálů v mikroprocesorových systémech, periferních rozhraních, průmyslových komunikačních linkách a pro odstraňování zemních smyček. Uplatní se jako izolovaný line receiver, izolovaný budič datových sběrnic nebo náhrada pulzních transformátorů v aplikacích, kde je požadována vysoká odolnost proti rušení a bezpečnostní oddělení.
FAQ
Otázka: Jaký je garantovaný rozsah napájecího napětí VCC pro HCPL-2200-000E?
Odpověď: Datasheet udává doporučený rozsah napájecího napětí 4,5 až 20 V DC v celém provozním teplotním rozsahu.
Otázka: Jak rychlý přenos dat optočlen umožňuje?
Odpověď: Pro HCPL-2200 je garantována datová rychlost 2,5 Mbd v rozsahu teplot 0…85 °C, typické prodlevy šíření jsou kolem 160 ns.
