HCPL-3120-300E BROADCOM (AVAGO)
Detailní popis produktu
HCPL-3120-300E je izolovaný budič hradla s integrovaným výkonovým výstupem pro přímé řízení IGBT/MOSFET. Poskytuje špičkový proud 2.5 A, pracuje při VCC 15–30 V a obsahuje UVLO pro bezpečné zapnutí/vypnutí. Vysoká odolnost proti rušení (CMTI 25–35 kV/µs) a izolace dle UL1577 3750 Vrms/1 min umožňují použití v měničích, pohonech a napájecích zdrojích.
Technické údaje

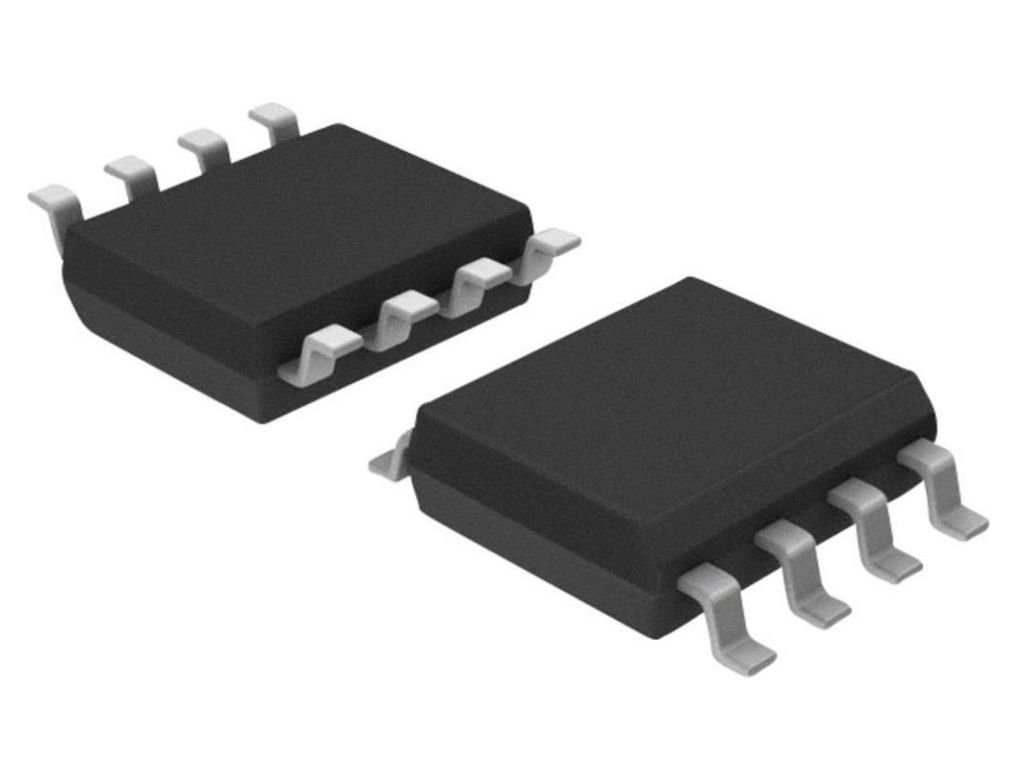

| Parametr | Hodnota |
|---|---|
| Výrobce / označení | Broadcom / HCPL-3120-300E |
| Funkce | Izolovaný gate-drive optočlen pro IGBT/MOSFET |
| Výstupní špičkový proud | 2.5 A |
| Napájecí napětí (VCC) | 15 – 30 V |
| UVLO prahy (typ.) | Zapnutí 13.5 V / vypnutí 12.0 V |
| CMTI (25 °C) | 25 – 35 kV/µs (HIGH/LOW stav) |
| Izolace | UL1577 3750 Vrms / 1 min |
| Pouzdro | DIP-8; varianta -300E = gull-wing (SMD) |
| Provozní teplota | −40 … +100 °C (doporuč. rozsah) |
| Poznámka k zapojení | Mezi piny 5 a 8 použijte bypass kondenzátor 0.1 µF |
Parametry potvrzeny v oficiálním datasheetu Broadcom (AV02-0161EN). :contentReference[oaicite:7]{index=7}
Přednosti
- Vysoký špičkový proud 2.5 A pro rychlé buzení hradla
- Široké napájení 15–30 V a integrované UVLO
- Vysoká odolnost vůči rušení: CMTI až 35 kV/µs
- Certifikovaná izolace UL1577 3750 Vrms / 1 min
Využití
Budiče IGBT/MOSFET v střídačích, motorových pohonech, PFC a spínaných zdrojích. Vhodné pro aplikace s vysokým dV/dt a požadavkem na bezpečnou galvanickou izolaci.
FAQ
Otázka: Jaké napájení a prahy UVLO modul vyžaduje?
Odpověď: VCC 15–30 V; UVLO typicky zapíná při ~13.5 V a vypíná při ~12.0 V.
Otázka: Co znamená přípona -300E?
Odpověď: Verze s gull-wing vývody pro SMD montáž (DIP-8 GW) dle objednacích informací.
