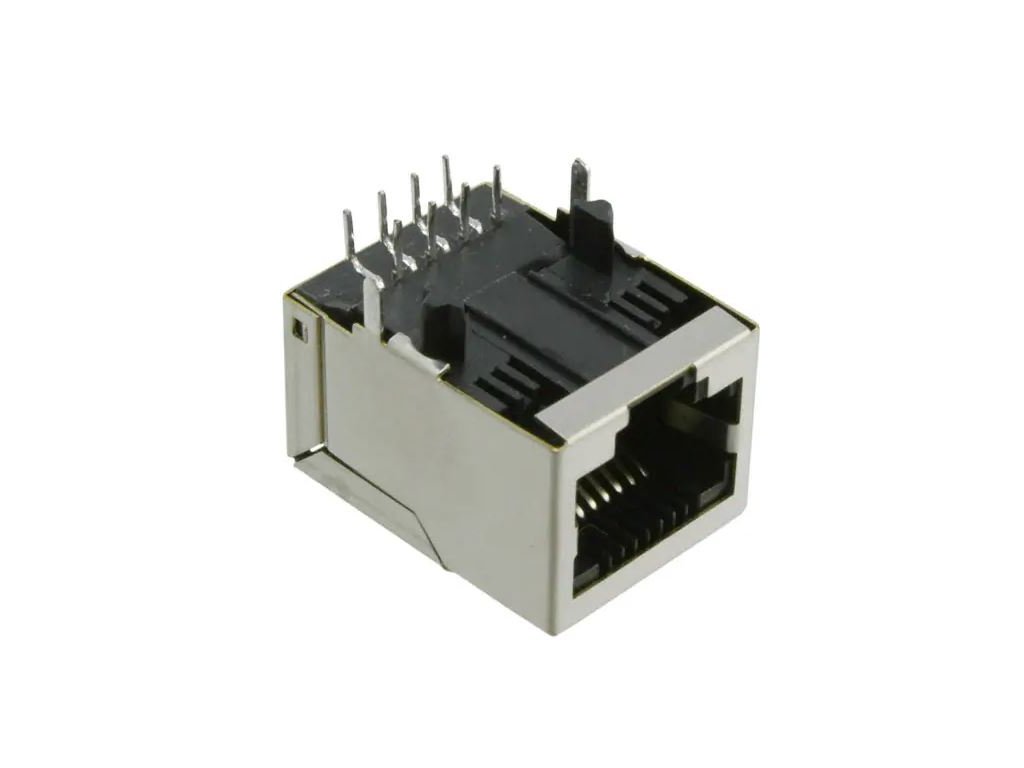

J00-0014NL PULSE ELECTRONICS
Detailní popis produktu
J00-0014NL je průmyslový RJ45 konektor s integrovanými magnetikami (MagJack) pro sítě 100BASE-TX. Provedení tab-down / side entry umožňuje pravoúhlé osazení na PCB, mechanika latch down a varianta bez LED jsou vhodné pro aplikace s vlastní signalizací na panelu. Konektor je THT, ne-PoE, s převodem transformátoru 1:1.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Výrobce / P/N | Pulse Electronics / J00-0014NL |
| Rozhraní / rychlost | RJ45 1×1, 100BASE-TX (IEEE 802.3) |
| Orientace / montáž | Side entry (tab-down), THT |
| LED indikace | Ne (bez LED) |
| PoE | Non-PoE |
| Převod magnetik | 1:1; OCL ≥ 350 µH @ 8 mA |
| Izolace | ≥ 1500 Vrms (dle datasheetu řady J403) |
| Provozní teplota | 0 … 70 °C |
| Pozlacení kontaktů | 15 µ" Au – kontaktní plocha |
| Rozměry (v × d × š) | 13,590 × 21,340 × 16,010 mm |
| Pájení vlnou | Peak 260 °C |
| Shoda / ekologie | RoHS-6 |
Přednosti
- Integrované magnetiky pro 100BASE-TX, vyhovuje IEEE 802.3
- Robustní THT provedení, pravoúhlé osazení (side entry/tab-down)
- Vysoká izolace (≥ 1500 Vrms) a OCL ≥ 350 µH @ 8 mA
- Pozlacení 15 µ" pro stabilní kontakt a životnost
Využití
Síťové porty embedded zařízení, průmyslové rozhraní 100BASE-TX, přepínače a směrovače SOHO/LOM, kde je požadováno pravoúhlé osazení bez LED indikace a splnění IEEE 802.3.
FAQ
Otázka: Má tato varianta integrované LED diody?
Odpověď: Ne, varianta J00-0014NL je bez LED indikace (No LEDs).
Otázka: Je konektor vhodný pro PoE aplikace?
Odpověď: Ne, výrobce uvádí Non-PoE; pro PoE zvolte jinou variantu řady.
