Detailní popis produktu

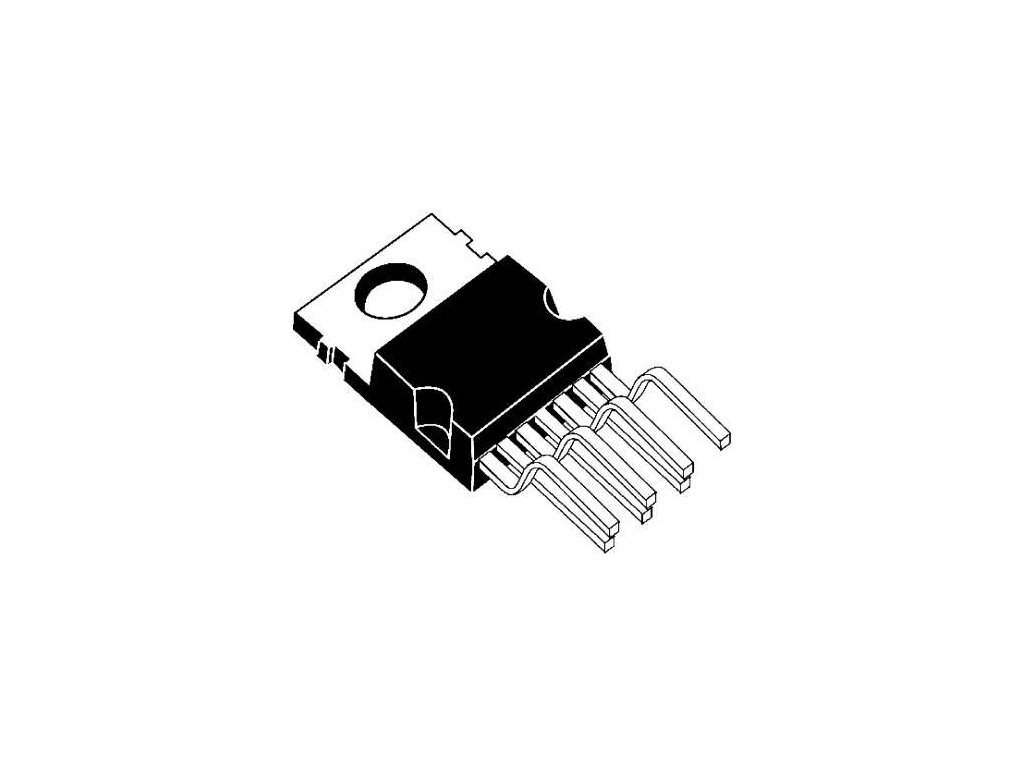

LM2678T-5.0 od Texas Instruments je monolitický snižovací (buck) DC/DC regulátor SIMPLE SWITCHER určený pro tvorbu stabilního napětí 5 V s výstupním proudem až 5 A. Integruje výkonový DMOS tranzistor s nízkým RDS(on) a řídicí obvod spínaného zdroje, takže vytváří kompletní měnič s minimem externích součástek. Široký rozsah vstupního napětí 8–40 V umožňuje napájení z průmyslových 12 V, 24 V i 36 V sběrnic. Pevná spínací frekvence 260 kHz podporuje použití relativně malých indukčností a filtrů. Vestavěné proudové omezení, tepelná ochrana a vstup ON/OFF zajišťují bezpečný provoz a možnost dálkového vypínání se standby proudem kolem 50 µA. Pouzdro TO-220-7 (NDZ) s průchozími vývody usnadňuje montáž do desky a připojení chladiče.

Obvod je k dispozici jako pevná 5 V verze, u které je výstupní napětí specifikováno na ±2 % v celém rozsahu vstupního napětí a zatížení. Návrh aplikace typicky zahrnuje výkonovou indukčnost, Schottkyho diodu, vstupní a výstupní filtrační kondenzátory a případnou RC kompenzaci dle doporučení v datasheetu. LM2678T-5.0 je vhodný jako vysoce účinný předregulátor pro lineární stabilizátory nebo jako samostatný zdroj 5 V pro digitální elektroniku a řídicí systémy.

Technické údaje

Přednosti

• Široký rozsah vstupního napětí 8–40 V pro napájení z běžných průmyslových sběrnic.
• Pevné výstupní napětí 5 V s tolerancí ±2 % při zatížení až 5 A.
• Integrovaný výkonový DMOS spínač a spínací frekvence 260 kHz pro kompaktní filtrační prvky.
• Vestavěná tepelná ochrana, proudové omezení a vstup ON/OFF pro bezpečný provoz a řízení napájení.
• Pouzdro TO-220-7 s nízkým tepelným odporem vhodné pro montáž s chladičem.

Využití

LM2678T-5.0 se používá jako snižovací DC/DC zdroj 5 V v průmyslových řídicích systémech, PLC, napájecích modulech a vestavných zařízeních. Vhodný je jako předregulátor z 24V nebo 36V sběrnice pro lokální 5V napájení logických obvodů, mikrořadičů nebo komunikačních modulů. Uplatnění nachází také v nabíječkách, decentralizovaných napájecích blocích a v aplikacích, kde je požadován vysoký proud 5 V při dobré účinnosti.

FAQ

Otázka: Jaký je doporučený rozsah vstupního napětí pro LM2678T-5.0?
Odpověď: Doporučený provozní rozsah vstupního napětí je 8–40 V DC, přičemž obvod udržuje specifikovanou regulaci výstupního napětí 5 V v celém tomto rozsahu.

Otázka: Jaký maximální výstupní proud může LM2678T-5.0 dodat?
Odpověď: Obvod je navržen pro výstupní proud až 5 A, přičemž vnitřní proudové omezení a tepelná ochrana chrání měnič při přetížení nebo zkratu na výstupu.

Otázka: Jaké základní externí součástky jsou pro LM2678T-5.0 potřeba?
Odpověď: Typická aplikace vyžaduje výkonovou indukčnost, Schottkyho diodu, vstupní a výstupní filtrační kondenzátory a případné kompenzační prvky podle doporučeného zapojení v datasheetu.
