MAX333CP Maxim Integrated

MAX333CP je integrovaný čtyřkanálový CMOS analogový přepínač řady MAX333 od Maxim Integrated. Obsahuje čtyři nezávislé spínače typu SPDT (single-pole double-throw), které umožňují směrování signálu mezi dvěma větvemi na každý kanál.

Obvod lze napájet buď z dvoupólového zdroje v rozsahu ±5 až ±18 V, nebo z jednoho kladného zdroje 10 až 30 V. Logické vstupy jsou kompatibilní s TTL i CMOS úrovněmi, takže je čip snadno ovladatelný přímo z běžných mikrořadičů či logických obvodů.

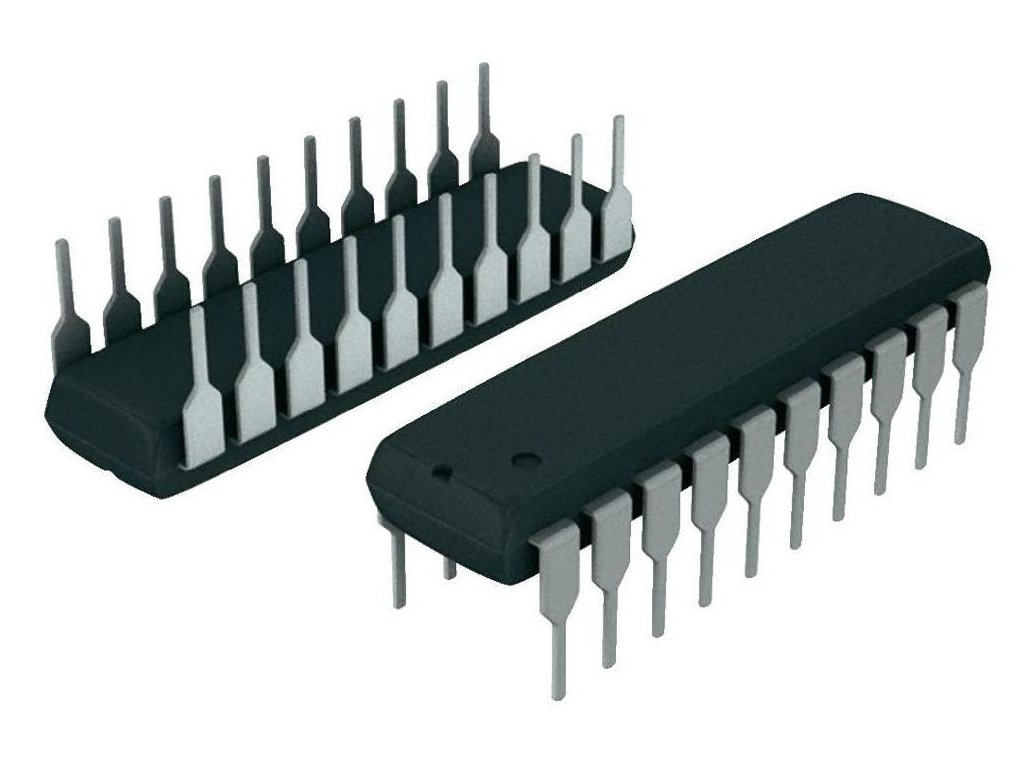

Typické použití zahrnuje přepínání analogových signálů v testovací a měřicí technice, komunikačních systémech nebo ovládání různých větví signálu v přístrojových obvodech. Pouzdro PDIP-20 umožňuje jednoduchou průchozí montáž a pohodlné prototypování na klasických deskách.

Technické údaje

Přednosti

• Čtyři nezávislé SPDT kanály v jednom obvodu šetří místo na desce.
• Možnost single i dual napájení pro snadné začlenění do různých zapojení.
• TTL/CMOS kompatibilní logické vstupy pro přímé řízení z mikrořadiče.
• Rychlé spínání s dobou sepnutí do 1 µs a rozepnutí do 500 ns.
• Standardní pouzdro PDIP-20 vhodné pro vývoj, servis i kusovou výrobu.

Využití

MAX333CP se používá pro přepínání a směrování analogových signálů v testovací a měřicí technice, laboratorních přístrojích, komunikačních systémech nebo v řídicích obvodech, kde je potřeba volit mezi několika signálovými cestami.

Díky kombinaci čtyř SPDT kanálů, širokého rozsahu napájení a kompatibilních logických vstupů je vhodný i pro prototypování a univerzální spínací moduly v průmyslové automatizaci, řízení a zpracování signálů.

FAQ

Otázka: Kolik spínacích kanálů nabízí MAX333CP?
Odpověď: MAX333CP obsahuje čtyři nezávislé SPDT analogové přepínače, tedy celkem 4 kanály v jednom integrovaném obvodu.

Otázka: Jaké napájecí napětí a logické úrovně čip vyžaduje?
Odpověď: Obvod může být napájen single 10 – 30 V nebo dual ±5 – ±18 V a jeho logické vstupy jsou kompatibilní s TTL a CMOS úrovněmi.
