NR24A-SR BELIMO
Detailní popis produktu

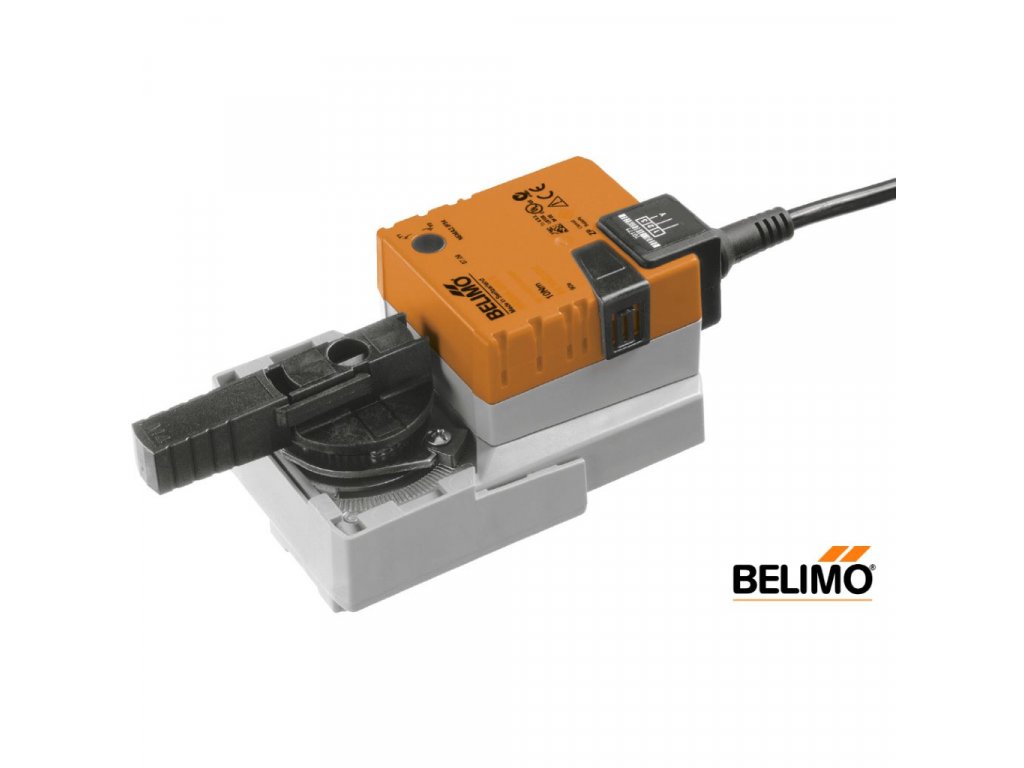

Belimo NR24A-SR je spojitý otočný pohon určený pro řízení kulových kohoutů v systémech vytápění, ventilace a klimatizace. Poskytuje krouticí moment 10 Nm a pracuje s napájením AC/DC 24 V. Řízení probíhá pomocí analogového signálu 2 až 10 V, který umožňuje plynulé nastavení polohy ventilu v rozsahu 0 až 100 %. Díky zpětnému hlášení polohy 2 až 10 V lze zařízení snadno integrovat do nadřazených systémů řízení.
Doba přestavení činí 90 sekund při úhlu 90°, což umožňuje přesné a stabilní řízení průtoku média. Pohon je vybaven ochranou proti přetížení a automatickým zastavením na koncových dorazech bez nutnosti koncových spínačů. Ruční ovládání pomocí tlačítka s možností uzamčení umožňuje servisní zásahy bez odpojení zařízení. Konstrukce s krytím IP54 je vhodná pro instalaci v technických zařízeních budov i průmyslových aplikacích.
Technické údaje
| Parametr | Hodnota |
| Výrobce | Belimo |
| Model | NR24A-SR |
| Napájecí napětí | AC/DC 24 V |
| Frekvence | 50/60 Hz |
| Funkční rozsah napětí | AC/DC 19.2–28.8 V |
| Příkon za provozu | 2.5 W |
| Příkon v klidu | 0.4 W |
| Příkon pro dimenzování | 5 VA |
| Krouticí moment | 10 Nm |
| Řídicí signál | 2–10 V |
| Zpětné hlášení | 2–10 V |
| Přesnost polohy | ±5 % |
| Doba přestavení | 90 s / 90° |
| Hlučnost | 35 dB(A) |
| Krytí | IP54 |
| Provozní teplota | −30 °C až +50 °C |
| Skladovací teplota | −40 °C až +80 °C |
| Připojení | Kabel 1 m, 4×0.75 mm² |
| Hmotnost | 0.75 kg |
Přednosti
- Krouticí moment 10 Nm pro přesné řízení ventilů
- Plynulé řízení signálem 2–10 V
- Zpětné hlášení polohy 2–10 V pro automatizaci
- Napájení AC/DC 24 V pro bezpečné aplikace SELV
- Automatické zastavení bez koncových spínačů
- Ruční ovládání s možností uzamčení
- Bezúdržbový provoz
Využití
Pohon Belimo NR24A-SR je určen pro řízení kulových kohoutů v systémech HVAC a technických instalacích budov. Používá se pro regulaci průtoku vody a dalších médií v distribučních systémech. Díky spojitému řízení je vhodný pro aplikace vyžadující přesnou regulaci. Konstrukce umožňuje použití v průmyslové automatizaci i komerčních objektech.
FAQ
Otázka: Jaký typ řízení pohon používá?
Odpověď: Pohon používá spojité řízení signálem 2–10 V.
Otázka: Má zařízení zpětnou vazbu?
Odpověď: Ano, poskytuje zpětné hlášení polohy 2–10 V.
Otázka: Je vhodný pro bezpečné napětí?
Odpověď: Ano, pracuje s napětím SELV 24 V AC/DC.
