IFM electronic OG5124 optický senzor
Detailní popis produktu

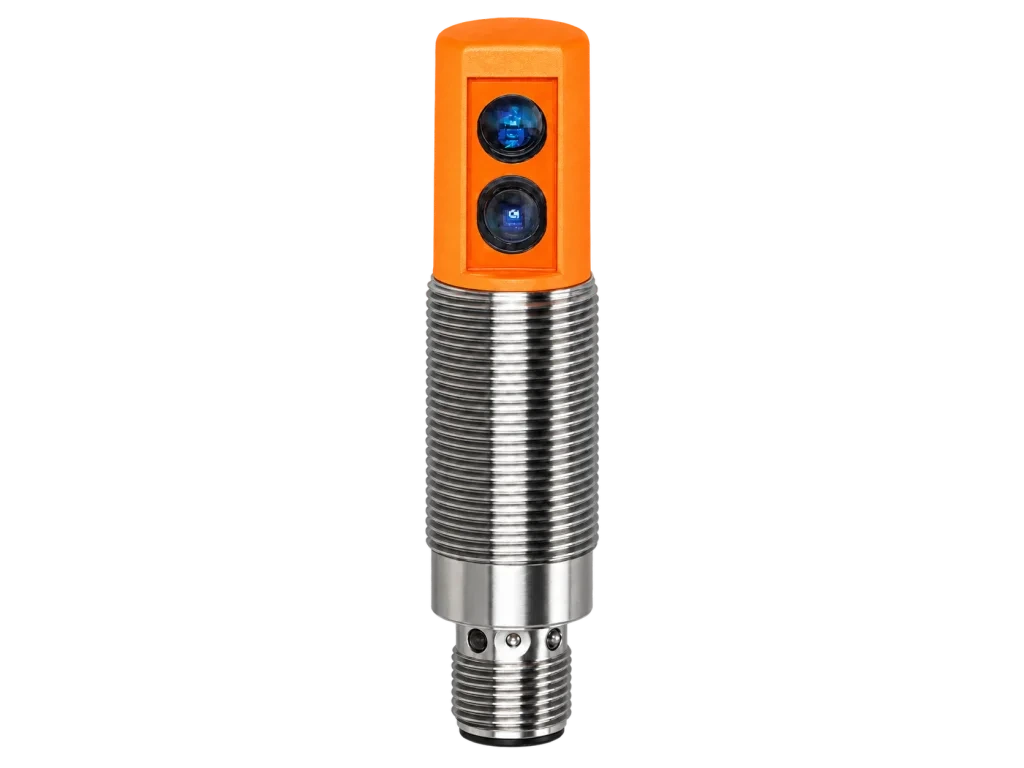

IFM electronic OG5124 je reflexní světelný snímač s potlačením pozadí v závitovém pouzdře M18 × 1. Pracuje s červeným světlem o vlnové délce 625 nm, má PNP výstup v režimu spínání při světle a pevný snímací rozsah < 200 mm pro bílý papír 200 × 200 mm s 90% remisí.
Hlavní vlastnosti
- reflexní optická detekce s potlačením pozadí;
- pevný snímací rozsah < 200 mm;
- červené světlo s vlnovou délkou 625 nm;
- PNP výstup, spínání při světle a spínací frekvence 1000 Hz;
- napájení 10…30 V DC a připojení přes konektor M12 A-coded;
- závitové pouzdro M18 × 1 a krytí IP68.
Technické parametry
| Typové označení výrobce | OGH-HPKG/US/90°/200MM |
|---|---|
| Princip funkce | Reflexní světelný snímač s potlačením pozadí |
| Potlačení pozadí | Ano |
| Druh světla | Červené světlo |
| Vlnová délka | 625 nm |
| Snímací rozsah | < 200 mm (bílý papír 200 × 200 mm, 90 % remise) |
| Nastavení rozsahu | Ne |
| Max. průměr světelné skvrny | 28 mm při maximálním rozsahu |
| Elektrické provedení | PNP |
| Funkce výstupu | Spínání při světle (light-on) |
| Napájecí napětí | 10…30 V DC (supply class 2 dle cULus) |
| Proudový odběr | 25 mA |
| Třída ochrany | II |
| Ochrana proti přepólování | Ano |
| Max. úbytek napětí spínacího výstupu | 2,5 V |
| Trvalý zatěžovací proud spínacího výstupu | 200 mA |
| Spínací frekvence | 1000 Hz |
| Ochrana proti zkratu | Ano, pulzní |
| Ochrana proti přetížení | Ano |
| Teplota okolí | −25…60 °C |
| Krytí | IP68 |
| EMC | EN 60947-5-2; EN 55011, třída B |
| Pouzdro / závit | Závitové, M18 × 1 |
| Rozměry | M18 × 1 / L = 65 mm |
| Materiály | Nerezová ocel; ABS |
| Materiál čočky | PMMA |
| Indikace | Spínací stav: 1× žlutá LED; provoz: 1× zelená LED |
| Hmotnost | 57,5 g |
| Připojení | 1× M12, A-coded |
| Dodáváno s | 2 matice; 2 pojistné podložky |
Časté dotazy
Jaký je snímací rozsah senzoru IFM OG5124?
Snímací rozsah je < 200 mm při použití bílého papíru 200 × 200 mm s 90% remisí. Rozsah není nastavitelný a maximální průměr světelné skvrny při maximálním rozsahu je 28 mm.
Jaký výstup a elektrické připojení OG5124 používá?
Senzor má PNP výstup se spínáním při světle, pracuje s napájením 10…30 V DC a připojuje se pomocí konektoru M12 A-coded.
Jaké má OG5124 mechanické provedení a krytí?
Senzor má závitové pouzdro M18 × 1 o délce 65 mm, materiály nerezová ocel a ABS, krytí IP68 a je určen pro okolní teploty −25…60 °C.
