Pojistka F 100mA 520.607 ESKA
Detailní popis produktu

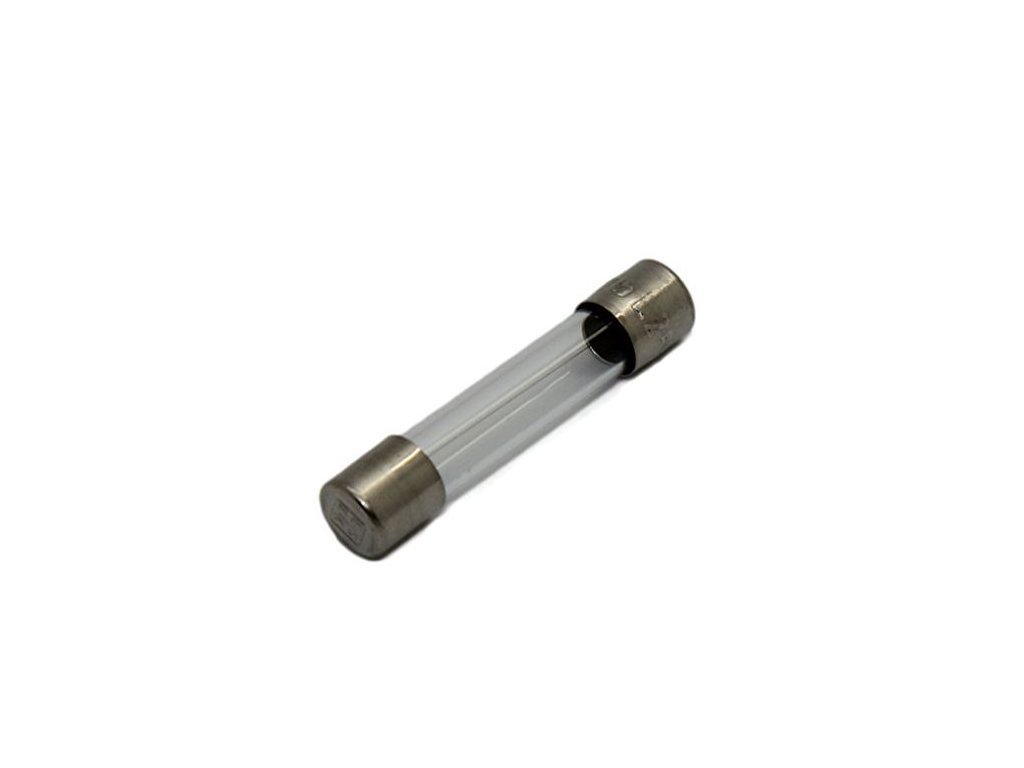

ESKA 520.607 je skleněná trubičková pojistka velikosti 5×20 mm s rychlou charakteristikou F. Varianta s jmenovitým proudem 100 mA je určena pro jmenovité napětí 250 V AC nebo 60 V DC. Vyznačuje se nízkou I²t hodnotou a přehledně specifikovaným úbytkem napětí a příkonem, což usnadňuje návrh ochrany obvodů.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Označení dílu | 520.607 |
| Velikost / provedení | 5×20 mm, skleněná trubička |
| Charakteristika | F (rychlá) |
| Jmenovitý proud | 100 mA |
| Jmenovité napětí | 250 V AC / 60 V DC |
| Vypínací schopnost (AC / DC) | 35 A AC / 1 A DC |
| I²t (předtavný) | 0,002 A²s |
| Ud_max (úbytek napětí) | 3500 mV |
| Pd_max (ztrátový výkon) | 1,6 W |
| Norma | IEC 60127-2-2 |
| Konstrukce | Bez zhášedla; kontakt. čepičky mosaz, niklované |
| Balení (typické) | Krabička 10 ks (průmyslové balení 100/1000 ks) |
Přednosti
- Rychlá reakce F pro ochranu nízkoproudých obvodů
- Jasně specifikované hodnoty I²t, Ud_max a Pd_max
- Standardní rozměr 5×20 mm pro širokou kompatibilitu
- Shoda s IEC 60127-2-2
- Ověřená kvalita výrobce ESKA
Využití
Vhodná pro laboratorní a přístrojovou elektroniku, měřicí techniku a napájecí větve s nízkým proudem, kde je vyžadována rychlá ochrana a zaručené parametry podle IEC 60127-2-2.
FAQ
Otázka: Je tato varianta vhodná i pro DC?
Odpověď: Ano, pro DC je jmenovité napětí 60 V a vypínací schopnost 1 A.
Otázka: Jaký je rozměr a provedení těla pojistky?
Odpověď: Skleněná trubičková pojistka 5×20 mm, bez zhášedla, s niklovanými mosaznými čepičkami.
Více produktů od značky ESKA najdete zde.
Buďte první, kdo napíše příspěvek k této položce.
Profesionální ochrana elektrických a elektronických obvodů
Přesná pojistková technika od roku 1919
ESKA se specializuje na návrh a výrobu pojistek, které spolehlivě chrání před přetížením a zkraty. Výroba v Kasselu probíhá na plně automatizovaných linkách s důrazem na vysokou opakovatelnost a přesnost.
Produktové portfolio
- Trubičkové pojistky (glass & ceramic cartridge fuses): široký rozsah jmenovitých proudů a napětí, nízká ztrátovost.
- SMD a subminiaturní pojistky: kompaktní řešení pro desky plošných spojů s vysokou hustotou osazení.
- Resetovatelné pojistky (PTC): ochrana proti přetížení s možností automatického obnovení funkce.
- Termické pojistky: bezpečné odpojení při překročení teplotních limitů.
- Fotovoltaické pojistky: vysokonapěťová ochrana speciálně pro DC aplikace v solárních systémech.
- Držáky a příslušenství: pro panelovou i PCB montáž, včetně pojistkových zásuvek a clip-in systémů.
Oblasti použití
- Automotive a e-mobilita: ochrana bateriových modulů, nabíjecích systémů a palubních sítí.
- Průmyslová elektronika: řízení motorů, napájecí zdroje, frekvenční měniče.
- Spotřební elektronika: domácí spotřebiče, napájecí adaptéry, LED osvětlení.
- Obnovitelné zdroje: fotovoltaické a větrné systémy, systémy pro ukládání energie.
Certifikovaná kvalita a testování
Každý produkt ESKA je testován podle mezinárodních standardů a splňuje požadavky VDE, UL, SEMKO. Výroba je řízena systémem kvality DIN EN ISO 9001, s možností zákaznických testů v interní laboratoři společnosti.
Technická podpora a individuální řešení
Kromě standardního sortimentu vyvíjí ESKA také pojistky a držáky na zakázku, přičemž inženýři společnosti spolupracují přímo se zákazníky na návrhu optimální ochrany, včetně simulací, výpočtů a prototypování.
