Pojistka T 100mA 522.507 ESKA
Detailní popis produktu

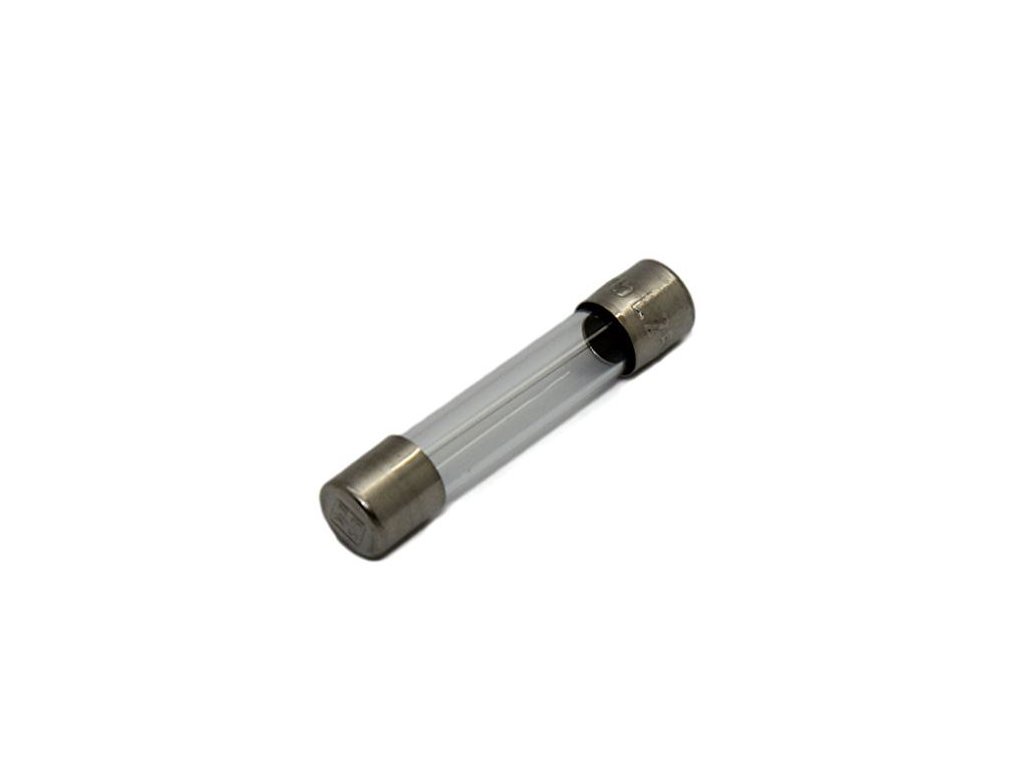

Pojistka ESKA 522.507 je trubičková skleněná pojistka pro rozměr držáku 5x20 mm. Patří do série 522.500 časově zpožděných pojistek typu T. Je určena pro jmenovitý proud 100 mA při střídavém napětí až 250 V AC. Úbytek napětí na pojistce dosahuje maximálně 2500 mV při plném zatížení podle údajů výrobce. Ztrátový výkon při jmenovitém proudu je 1,6 W. Vypínací schopnost pojistky je 35 A pro síťové aplikace v souladu s normou IEC 60127-2/3. Konstrukce využívá cylindrické skleněné tělo bez zhášecího média a niklované mosazné koncovky. Pojistka je navržena pro použití v držácích pro skleněné pojistky 5x20 mm na desce plošných spojů nebo v paticích. Díky časové zpožděné charakteristice T zvládá krátkodobé proudové špičky při zapnutí transformátorů nebo kapacitních zátěží.
| Parametr | Hodnota |
| Výrobce | ESKA Erich Schweizer GmbH |
| Model / katalogové číslo | 522.507 |
| Série | 522.500 |
| Typ pojistky | skleněná trubičková pojistka, časově zpožděná T (time-lag) |
| Rozměr pojistky | 5 x 20 mm |
| Jmenovitý proud | 100 mA AC |
| Jmenovité napětí | 250 V AC |
| Maximální úbytek napětí | 2500 mV |
| Maximální ztrátový výkon | 1,6 W |
| Vypínací schopnost | 35 A AC |
| Schmelzintegral (I²t) | 0,0480 A²s |
| Konstrukce | cylindrické skleněné tělo bez zhášecího média, niklované mosazné koncovky |
| Norma / schválení | IEC 60127-2/3, interní schválení výrobce pro síťové aplikace |
Přednosti
- Časově zpožděná charakteristika T umožňuje bezpečné překlenutí krátkodobých proudových špiček při zapnutí zátěže.
- Rozměr 5x20 mm je kompatibilní se standardními pojistkovými držáky a paticemi pro desky plošných spojů.
- Jmenovitý proud 100 mA a napětí 250 V AC umožňují použití v síťových i nízkovýkonových obvodech.
- Definovaný maximální úbytek napětí 2500 mV a ztrátový výkon 1,6 W usnadňují teplotní a výkonový návrh obvodu.
- Parametry a konstrukce odpovídají normě IEC 60127-2/3, což podporuje standardizaci ochranných prvků v zařízení.
Využití
Pojistka ESKA 522.507 se používá v sekundárních obvodech transformátorů, napájecích zdrojích s nízkým výkonem a pomocných obvodech řídicích jednotek. Vhodná je také pro ochranu vstupů měřicích přístrojů, signálových modulů a dalších citlivých elektronických obvodů, kde se vyskytují náběhové proudy a je požadována časová prodleva odpojení.
FAQ
Otázka: Pro jaký typ obvodů je pojistka ESKA 522.507 nejvhodnější?
Odpověď: Pojistka je určena zejména pro sekundární obvody transformátorů, napájecí zdroje s nízkým výkonem a slaboproudé měřicí a řídicí obvody, kde je požadována ochrana při jmenovitém proudu 100 mA a napětí 250 V AC.
Otázka: Jaký je rozdíl mezi pojistkou s charakteristikou T a rychlou pojistkou stejného rozměru?
Odpověď: Pojistka s charakteristikou T je časově zpožděná a umožňuje krátkodobé přetížení při náběhových proudech bez okamžitého přerušení obvodu, zatímco rychlá pojistka reaguje na nadproud v kratším čase a je vhodná pro ochranu citlivých prvků bez výrazných náběhových špiček.
Otázka: Lze pojistku ESKA 522.507 použít i v DC obvodech?
Odpověď: Primární parametry jsou definovány pro střídavé napětí 250 V AC. Pro použití v DC obvodech je nutné ověřit konkrétní podmínky aplikace, bezpečnostní rezervu a případně konzultovat technickou dokumentaci výrobce nebo návrháře zařízení.
