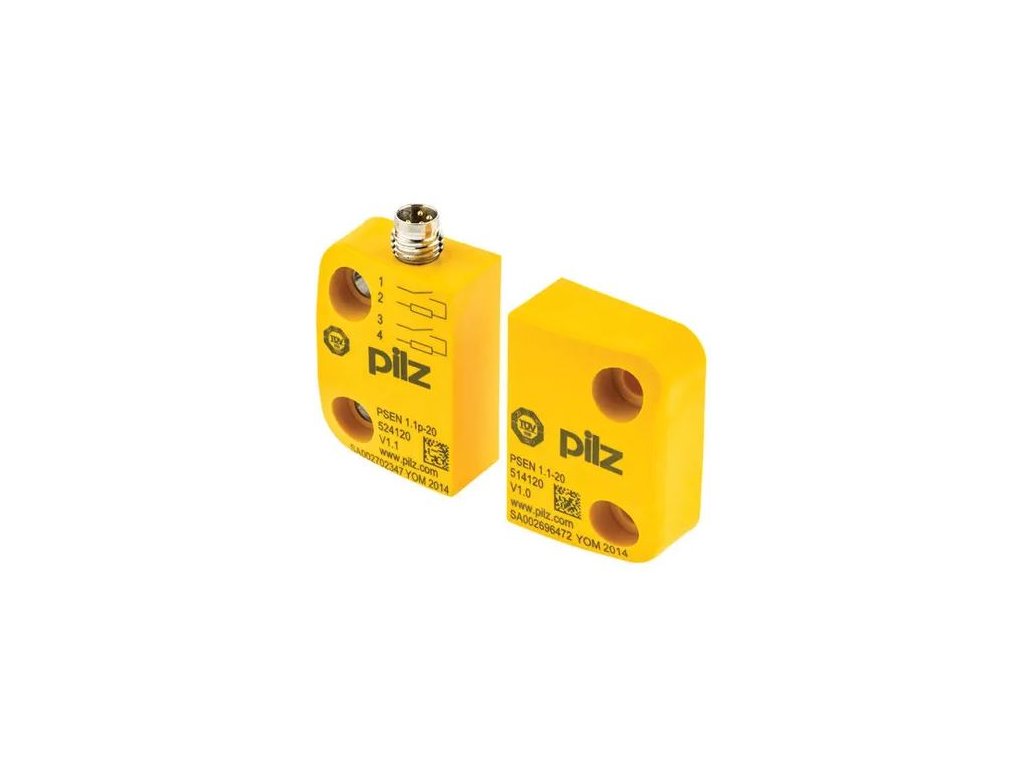

PSEN 1.1p-20/PSEN 1.1-20/8mm 1unit 504220 Pilz - ROZBALENÉ
Detailní popis produktu
Hlavní přednosti
- Magnetický senzor PSENmag – bezdotykové magnetické snímání pro spolehlivost a životnost
- 2 normálně otevřené kontakty (N/O) – vhodné pro bezpečnostní aplikace
- Spínací vzdálenost 8 mm, uvolňovací 26 mm – dobrá tolerance montáže
- Krytí IP65/IP67 pro použití v prašném nebo mokrém prostředí
- Připojení pomocí M8 4pólového samec konektoru
- Kompaktní rozměry: šířka 26 mm, výška 36 mm, hloubka 13 mm; provozní teplota -10 až +55 °C
Technické údaje
| Parametr | Hodnota |
|---|---|
| Model | PSEN 1.1p-20 / PSEN 1.1-20 |
| Značka | Pilz |
| Objednací číslo (MPN) | 504220 |
| Napájení | 24 V DC |
| Kontakty | 2 N/O (normálně otevřené) |
| Spínací vzdálenost (Sao) | 8 mm |
| Uvolňovací vzdálenost (Sar) | 26 mm |
| Krytí | IP65 / IP67 |
| Připojení | M8, 4pólový male konektor |
| Rozměry (Š × V × H) | 26 × 36 × 13 mm |
| Hmotnost netto / brutto | 31 / 41 g |
| Provozní teplota | −10 až +55 °C |
| Normy / Certifikace | CE, cULus, TÜV, EAC |
Doporučené použití a výhody
- Bezpečnostní dveře, kryty strojů, zábrany využívající magnetické spínání
- Odolnost vůči vodě a prachu díky vysokému krytí při IP67
- Kompaktní velikost vhodná tam, kde je málo místa
FAQ
Kolik kontaktů má PSEN 1.1p-20?
Má 2 normálně otevřené (N/O) kontakty.
Jak daleko spíná tento switch?
Spínací vzdálenost je 8 mm, uvolňovací cca 26 mm.
Je spínač vhodný do mokrého/prášného prostředí?
Ano – krytí IP65 a IP67 zajišťuje ochranu proti prachu i stříkající vodě.
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
Bezpečnostní relé, senzory a řídicí systémy
Značka Pilz patří mezi přední výrobce bezpečnostních prvků pro průmyslovou automatizaci. V našem portfoliu najdete bezpečnostní relé PNOZ, expanzní moduly PZE, senzory a spínače PSEN a systémy PNOZmulti pro návrh komplexních bezpečnostních funkcí.
- Široké pokrytí aplikací: E-STOP, dveřní spínače, světelné závory, zámky a blokace ochranných krytů.
- Certifikace pro průmysl (např. CE, TÜV, cULus) a možnost dosažení PL e / SIL 3 v závislosti na konkrétním řešení.
- Kompaktní rozměry, jasné svorkování a dokumentace – snadná integrace do nových i stávajících rozvaděčů.
Bezpečnostní relé Pilz PNOZ
Relé PNOZ se používají pro monitorování nouzového zastavení, ochranných dveří a dalších bezpečnostních signálů. K dispozici jsou varianty se standardními relé výstupy i s polovodičovými (OSSD/SC) výstupy pro rychlou diagnostiku.
Expanzní moduly PZE
Moduly PZE rozšiřují počet výstupů bezpečnostního obvodu. Nabízejí normálně otevřené i pomocné kontakty a modely se zpožděním při vypnutí.
Senzory a spínače PSEN
Řada PSEN zahrnuje magnetické, RFID a mechanické spínače pro bezpečné snímání polohy ochranných krytů a dveří. Vybrané modely jsou plně kódované podle ISO 14119 a podporují diagnostiku.
Systémy PNOZmulti
Konfigurovatelné bezpečnostní řídicí systémy pro komplexní stroje. Umožňují kombinovat více funkcí, jednoduše měnit konfiguraci a rozšiřovat I/O.
Často kladené dotazy
Jak vybrat mezi PNOZ, PZE a PSEN?
PNOZ zpracovává bezpečnostní signály (E-STOP, dveře apod.), PZE rozšiřuje počet výstupních kontaktů a PSEN snímá stav ochranných krytů či dveří.
Mohu dosáhnout vyššího stupně bezpečnosti?
Ano, volbou vhodné architektury, redundance výstupů a správných komponent lze navrhnout řešení směřující k vyšším úrovním (např. PL e / SIL 3) dle použitého produktu a návrhu obvodu.
Co mám připravit pro správný návrh?
Popis rizik, seznam vstupních prvků (E-STOP, dveře, závory), požadované výstupy, napájení, prostředí (krytí, teplota) a případné požadavky na diagnostiku či zpoždění výstupů.
