PSHI0432 Power-sem
Detailní popis produktu

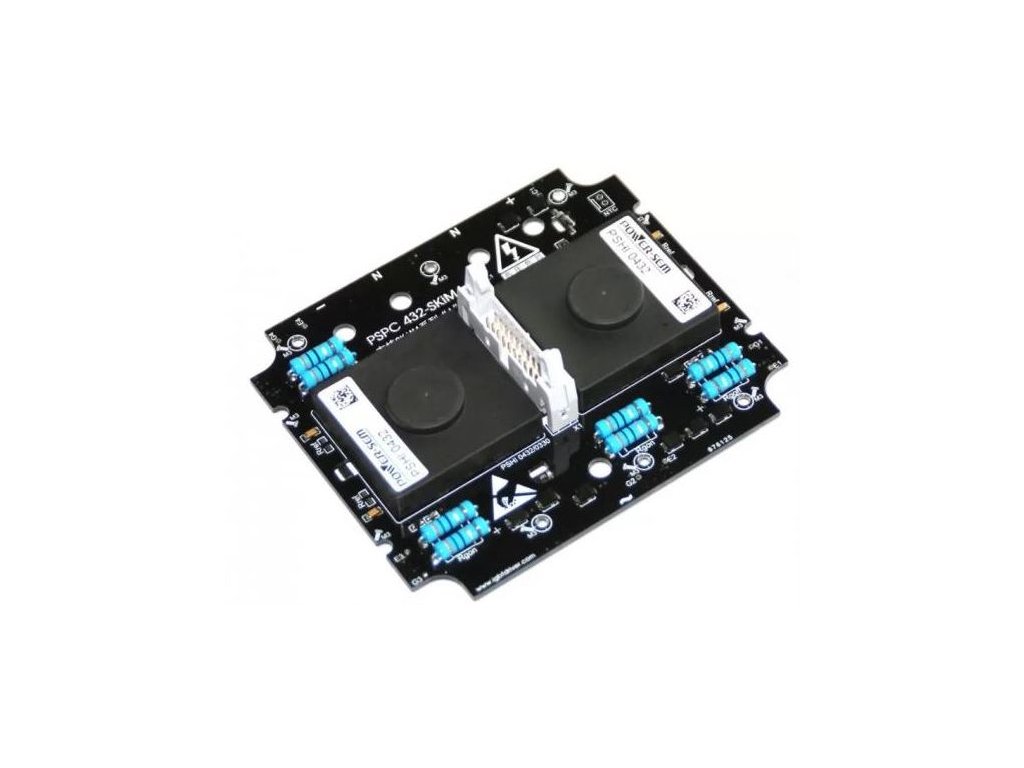

Power-sem PSHI0432 je dvoukanálové tříúrovňové IGBT driver jádro (ASIC) určené pro pohon páru IGBT v jednom rameni tříúrovňového měniče. Jádro pracuje s napájecím napětím VS = +15 V a využívá integrovaný izolovaný DC/DC zdroj s celkovým výkonem 6 W pro napájení výkonových výstupních stupňů. Každý kanál poskytuje průměrný výstupní proud 100 mA a špičkový proud až ±15 A, což umožňuje spolehlivé buzení výkonových IGBT modulů. Izolační napětí mezi vstupní a výstupní stranou dosahuje 5 kV AC (případně až 8 kV dle konkrétní varianty) a driver je navržen pro použití s IGBT moduly s kolektor-emitorovým napětím až 1700 V. Integrované funkce zahrnují monitorování VCEsat pro ochranu proti zkratu, podpěťovou ochranu napájení, monitorování gate napětí, aktivní clamping a potlačení napěťových špiček, přičemž řízení dead-time a časování zajišťuje správné pořadí spínání v tříúrovňových topologiích.
Technické údaje
Přednosti
- Dvoukanálové jádro optimalizované pro tříúrovňové topologie umožňuje současné řízení horní a dolní větve IGBT v jednom můstkovém rameni.
- Integrovaný izolovaný DC/DC zdroj s výkonem 6 W zjednodušuje návrh napájení driveru a výkonových stupňů.
- Vysoké izolační napětí až 5 kV AC a odolnost proti rychlým změnám napětí (dv/dt až 75 kV/μs) zajišťují bezpečný provoz ve výkonových aplikacích.
- Špičkový výstupní proud ±15 A a výstupní náboj ±10 μC umožňují spolehlivé buzení širokého spektra výkonových IGBT modulů.
- Integrované ochranné a diagnostické funkce, včetně monitorování VCEsat, podpěťové ochrany a aktivního clamping, zvyšují robustnost celého měniče.
Využití
Driver jádro PSHI0432 se uplatní v tříúrovňových IGBT měničích pro průmyslové pohony, měniče pro obnovitelné zdroje, vysokovýkonné napájecí zdroje, UPS a další výkonové aplikace, kde je požadována vysoká izolační pevnost a rychlé spínací děje. Používá se jako srdce hotových driver modulů, které přímo spolupracují s IGBT moduly s napětím až do 1700 V, a zajišťuje řízení časování, dead-time a ochranných funkcí jednotlivých spínačů v můstku.
FAQ
Otázka: Pro jaké IGBT moduly je driver jádro PSHI0432 vhodné?
Odpověď: Jádro je určeno pro tříúrovňové topologie s IGBT moduly s kolektor-emitorovým napětím až do 1700 V. Poskytuje průměrný proud 100 mA a špičkový proud ±15 A na kanál, což pokrývá široký rozsah výkonových modulů.
Otázka: Jaké ochrany a diagnostické funkce PSHI0432 nabízí?
Odpověď: Driver integruje monitorování VCEsat pro detekci zkratu nebo přetížení, podpěťovou ochranu napájecího napětí, monitorování gate napětí, aktivní clamping a potlačení napěťových špiček, což přispívá k bezpečnému provozu IGBT modulů.
