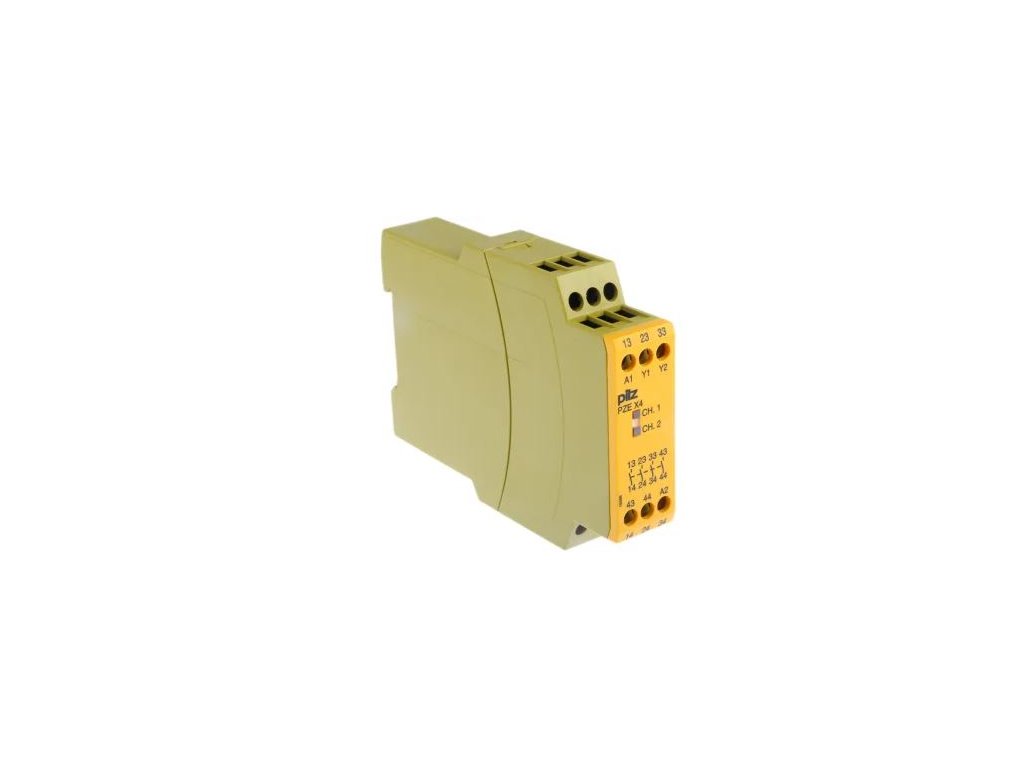

PZE X4 774585 Pilz
Detailní popis produktu
Hlavní přednosti
- Rozšiřující modul s 4 reléovými normálně otevřenými výstupy pro bezpečnostní obvody
- Jednorázové zapojení bez detekce zkratů mezi výstupy
- Nízká spotřeba cca 2,5 W při 24 V DC
- Kompaktní šířka pouzdra 22,5 mm, montáž do rozvaděče
- Provozní teplota -10 až +55 °C, vhodné pro průmyslové prostředí
- Certifikace CE, TÜV, UKCA, cULus, CCC
Technické údaje
| Parametr | Hodnota |
|---|---|
| Model | PZE X4 |
| Značka | Pilz |
| Objednací číslo (MPN) | 774585 |
| Napájení | 24 V DC |
| Výstupy relé | 4 normálně otevřené výstupy |
| Typ zapojení | Jednorázové zapojení |
| Spotřeba | ≈ 2,5 W |
| Šířka modul | 22,5 mm |
| Rozměry (V × Š × H) | 87 × 22,5 × 121 mm |
| Provozní teplota | -10 až +55 °C |
| Certifikace | CE, TÜV, UKCA, cULus, CCC |
Doporučené použití a výhody
- Rozšíření počtu relé výstupů pro PNOZ X při nízké šířce modulu
- Vhodné pro aplikace, kde jsou výstupy pouze normálně otevřené
- Snadná integrace díky standardnímu napájení 24 V DC
- Robustní a certifikované provedení pro bezpečnostní aplikace
FAQ
Kolik výstupů má PZE X4?
Modul má čtyři reléové normálně otevřené výstupy.
Je modul vhodný pro zapojení s redundancí / detekcí zkratů?
Ne – tento modul podporuje jednorázové zapojení bez detekce zkratů mezi výstupy.
Jaká je provozní teplota?
Rozsah je -10 až +55 °C.
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
Bezpečnostní relé, senzory a řídicí systémy
Značka Pilz patří mezi přední výrobce bezpečnostních prvků pro průmyslovou automatizaci. V našem portfoliu najdete bezpečnostní relé PNOZ, expanzní moduly PZE, senzory a spínače PSEN a systémy PNOZmulti pro návrh komplexních bezpečnostních funkcí.
- Široké pokrytí aplikací: E-STOP, dveřní spínače, světelné závory, zámky a blokace ochranných krytů.
- Certifikace pro průmysl (např. CE, TÜV, cULus) a možnost dosažení PL e / SIL 3 v závislosti na konkrétním řešení.
- Kompaktní rozměry, jasné svorkování a dokumentace – snadná integrace do nových i stávajících rozvaděčů.
Bezpečnostní relé Pilz PNOZ
Relé PNOZ se používají pro monitorování nouzového zastavení, ochranných dveří a dalších bezpečnostních signálů. K dispozici jsou varianty se standardními relé výstupy i s polovodičovými (OSSD/SC) výstupy pro rychlou diagnostiku.
Expanzní moduly PZE
Moduly PZE rozšiřují počet výstupů bezpečnostního obvodu. Nabízejí normálně otevřené i pomocné kontakty a modely se zpožděním při vypnutí.
Senzory a spínače PSEN
Řada PSEN zahrnuje magnetické, RFID a mechanické spínače pro bezpečné snímání polohy ochranných krytů a dveří. Vybrané modely jsou plně kódované podle ISO 14119 a podporují diagnostiku.
Systémy PNOZmulti
Konfigurovatelné bezpečnostní řídicí systémy pro komplexní stroje. Umožňují kombinovat více funkcí, jednoduše měnit konfiguraci a rozšiřovat I/O.
Často kladené dotazy
Jak vybrat mezi PNOZ, PZE a PSEN?
PNOZ zpracovává bezpečnostní signály (E-STOP, dveře apod.), PZE rozšiřuje počet výstupních kontaktů a PSEN snímá stav ochranných krytů či dveří.
Mohu dosáhnout vyššího stupně bezpečnosti?
Ano, volbou vhodné architektury, redundance výstupů a správných komponent lze navrhnout řešení směřující k vyšším úrovním (např. PL e / SIL 3) dle použitého produktu a návrhu obvodu.
Co mám připravit pro správný návrh?
Popis rizik, seznam vstupních prvků (E-STOP, dveře, závory), požadované výstupy, napájení, prostředí (krytí, teplota) a případné požadavky na diagnostiku či zpoždění výstupů.
