QUINT-PS-3X400-500AC/24DC/20 - 2938727 PHOENIX CONTACT - ROZBALENÉ
Detailní popis produktu

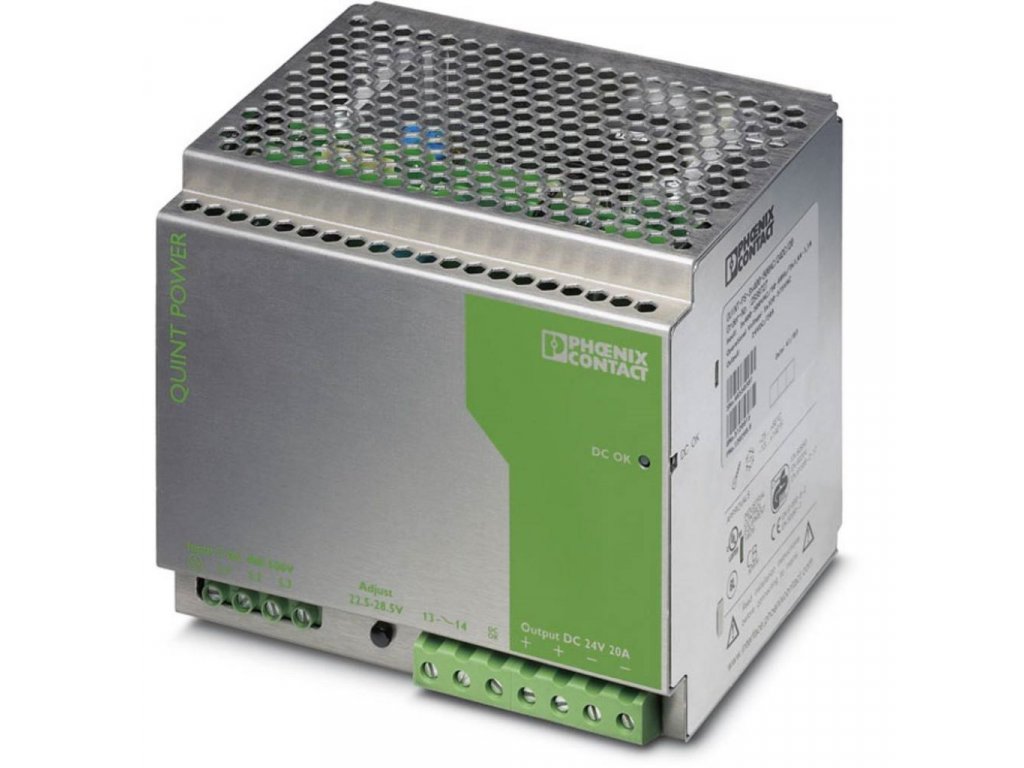

Phoenix Contact QUINT-PS-3X400-500AC/24DC/20 (2938727) – 3fázový napájecí zdroj 24 V / 20 A
Hlavní přednosti
- Napájení třífázově: 3× 400–500 V AC / 450–800 V DC
- Výstup: 24 V DC ±1 %, proud 20 A, POWER BOOST až 27 A
- Vysoká účinnost > 91 % při nominálním provozu
- Buffering (zádrž napájení): > 23 ms (400 V AC), > 25 ms (480 V AC)
- Diagnostika: výstupy DC OK (aktivní + relé kontakt)
- Možnost paralelního i sériového spojení zdrojů pro vyšší výkon nebo redundanci
Technické údaje
| Parametr | Hodnota |
|---|---|
| Objednací číslo (SKU) | 2938727 |
| Typ zařízení | 3fázový spínaný napájecí zdroj |
| Vstup AC napětí | 3× 400–500 V AC (rozsah 320–575 V) |
| Vstup DC napětí | 450–800 V DC |
| Frekvence AC | 45–65 Hz |
| Příkon při zátěži | ≈ 526 W |
| Inrush proud | < 15 A (typicky) |
| Výstupní napětí | 24 V DC ±1 % (nastavitelně 22,5–28,5 V) |
| Výstupní proud | 20 A (do 60 °C) |
| POWER BOOST (IBOOST) | 27 A krátkodobě |
| Snížení výkonu (derating) | 2,5 % / K nad 60 °C |
| Šum / zvlnění | < 10 mVpp při nominálním zatížení |
| Spotřeba naprázdno | < 7 W max |
| Ztráty při zatížení | < 47 W max |
| Rozměry (Š × V × H) | 160 × 130 × 125 mm |
| Stupeň ochrany | IP20 |
| Izolace (vstup/výstup) | 4 kV typická zkouška, 2 kV rutinní |
| Montáž | DIN lišta NS 35 (EN 60715) horizontálně |
| Certifikace / schválení | UL, cUL, CB, Ex, DNV, EAC, PRS |
| Hmotnost | 1,93 kg (±) |
Aplikace a použití
- Napájení 24 V DC pro automatizační zařízení, PLC, I/O moduly
- Situace s vyššími náběhovými proudy – POWER BOOST pro spouštění induktivních zátěží
- Redundance a rozšíření výkonu prostřednictvím paralelního či sériového zapojení
- Ideální pro průmyslové aplikace s třífázovým napájením
FAQ – Často kladené otázky
Krátkodobá výkonová rezerva zdroje umožňující proud až 27 A při rozjezdu zátěže.
Ano, lze je propojit pro redundanci nebo rozšíření výkonu.
Výstup “DC OK” v aktivní formě i jako reléový kontakt (float) pro vzdálený monitoring.
