SACC-DSI-MS-8CON-M16 1441804 PHOENIX CONTACT
Detailní popis produktu

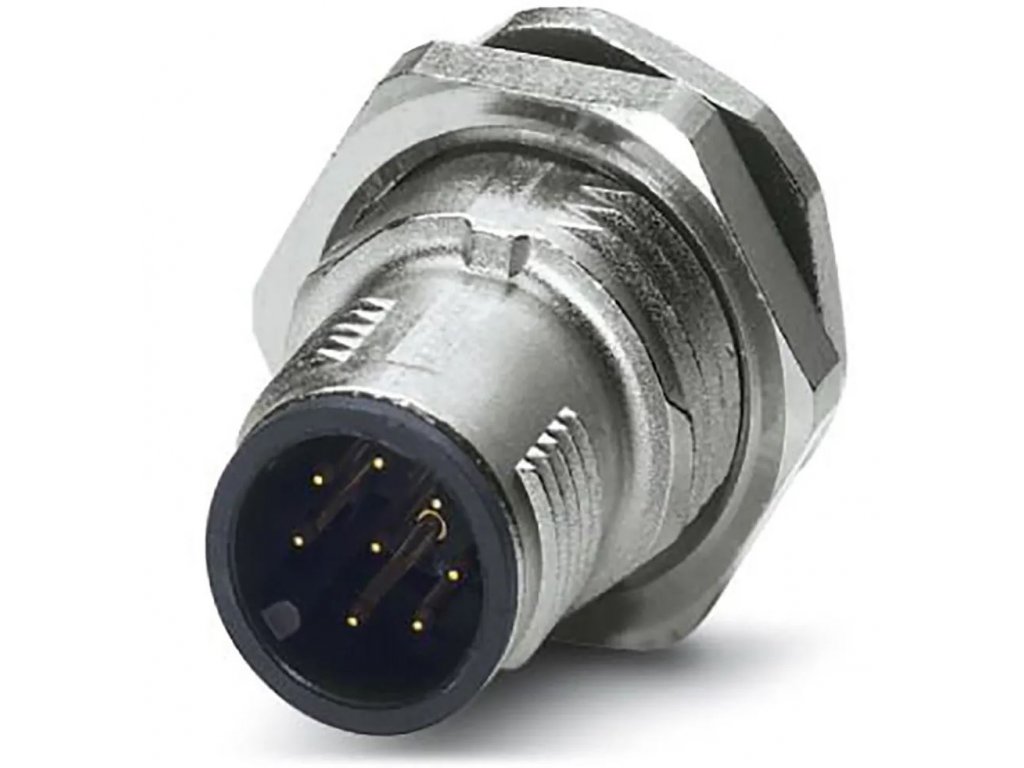

M12 panelový konektor Phoenix Contact SACC-DSI-M12MS-8CON-M16 (obj. č. 1441804) je určen pro zadní montáž do čelní stěny zařízení pomocí závitu M16×1,5 a přiložené ploché matice. Konektor je 8pólový, s A-kódovaným rozhraním M12-SPEEDCON a přímým vyústěním, takže je vhodný pro standardní senzorová a aktorová připojení. Elektrické parametry zahrnují jmenovité napětí 30 V a jmenovitý proud 2 A na kontakt při předepsaných podmínkách, se jmenovitým rázovým napětím 0,8 kV a izolačním odporem minimálně 100 MΩ. Kontakty z CuZn s pozlaceným povrchem jsou vedeny na pájecí piny pro vlnové pájení na DPS, což usnadňuje montáž v sériové výrobě. Těleso konektoru je z tlakově litého zinku s niklovaným povrchem, izolační těleso z PA 6.6 a těsnicí prvky z NBR zajišťují mechanickou i chemickou odolnost. Při spárovaném spojení je dosaženo krytí IP65/IP67 a konektor je určen pro provoz v rozsahu teplot −25 °C až +85 °C, s mechanickou životností více než 100 spojovacích cyklů.
Technické údaje
Přednosti
- Jednodílné provedení pro vlnové pájení usnadňuje osazení na DPS a montáž zařízení.
- M12-SPEEDCON rychlouzamykání zkracuje dobu zapojování senzorů a akčních členů.
- Osmipólové A-kódované rozhraní pro standardizovaný přenos signálů v průmyslové automatizaci.
- Robustní kovový kryt, pozlacené kontakty a těsnění IP65/IP67 pro náročné průmyslové prostředí.
- Zadní montáž s M16 závitem a plochou maticí umožňuje bezpečnou instalaci do panelů a skříní.
Využití
Konektor SACC-DSI-M12MS-8CON-M16 se používá jako panelová průchodka pro připojení senzorů a akčních členů s rozhraním M12 v systémech průmyslové automatizace. Je vhodný pro rozvaděče, řídiče strojů, I/O moduly a měřicí zařízení, kde je vyžadována spolehlivá, odolná a servisně přístupná M12 konektorová průchodka. Zadní montáž a pájené připojení na DPS usnadňují integraci do konstrukce zařízení.
FAQ
Otázka: Jaké je jmenovité napětí a proud konektoru 1441804?
Odpověď: Jmenovité napětí je 30 V a jmenovitý proud 2 A na kontakt při předepsaných podmínkách a správném spárování konektorů.
Otázka: Jaké krytí je dosaženo v zapojeném stavu?
Odpověď: Při správně spojeném a zajištěném páru konektorů je dosaženo krytí IP65 a IP67.
